产品详情

VAV多功能控制器

品牌 熙诚
电压 24V
型号 FHC100
产品详情

变风量系统控制器

产品描述

FHC100是用于控制通风柜面风速的专用控制器。通过监视通风柜的面风速变化或者通风柜视窗位移传感器的开度,快速调节风阀的开度,达到控制面风速的目的。内置自动门电机控制器,可以设定自动门开关的速度。有多种工作模式设定,可以满足客户的不同需求。

FHC100为实验室工作人员提供最大的安全保护。当设定排风量低于安全值,系统开启内置声光报警。适合各种类型的实验通风柜和排风设备。

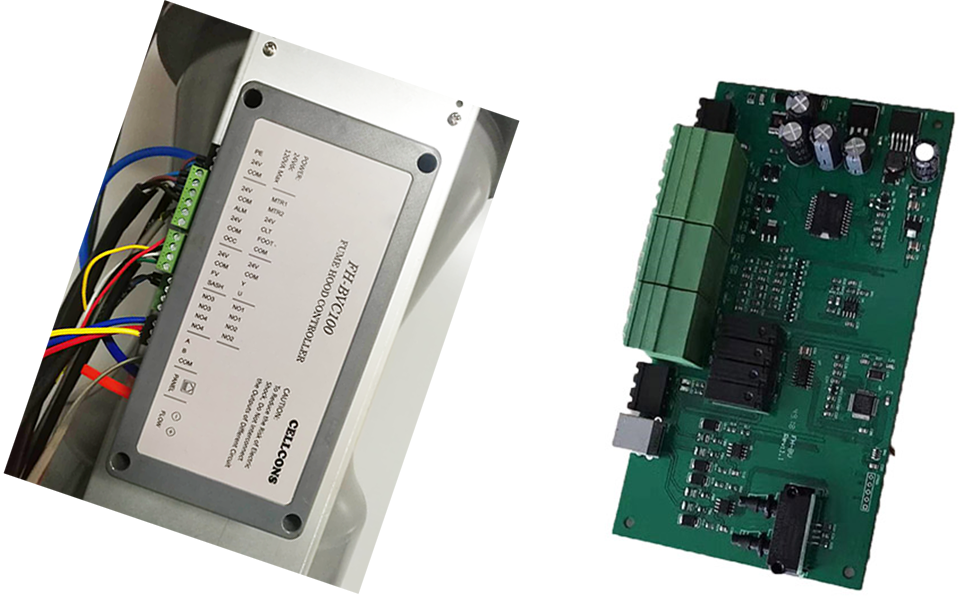

控制器接口及芯片


—— 产品特点


  • DC 24V供电

  • 支持防夹红外传感器

  • 内置风量传感器,可以测量流经风阀的空气流量。

  • 支持脚踏开关

  • 1个电阻型模拟输入端口,用于测量通风柜视窗开度

  • 4个继电器输出端口,用于排风机控制、排风量过低输出、照明控制

  • 1个0~10V的模拟输入端口,用于面风速传感器的监视

  • 独立的控制面板通信端口,采用RJ12接口。

  • 1个0~10V的模拟输出端口,用于控制快速风阀执行器

  • 面风速闭环控制,响应时间小于1秒, 面风速稳定时间小于2秒

  • 内置自动门控制器,可以精准控制自动 门位置。

  • 支持Modbus RTU或BACnet MS/TP,组网运行。

  • 自动门移动速度可以设定

  • 适合各式实验室通风柜。


输入输出端口
1.数字输入端口 x3 用于接脚踏开关、人员感知传感器、自动门防夹报警
2.数字输出端口 x5 排风机启停、密闭阀开关、视窗电机离合器、通风柜照明、外置声光报警器
3.模拟输入端口 x3 用于接面风速传感器、风阀执行器反馈信号、视窗位移传感器
4.模拟输出端口 x2 用于接视窗电机、风阀执行器
2个EIA-485串口:
a)支持BACnet MS/TP或Modbus RTU

b)RJ12接口,是连接通风柜面板专用。

接线图:
