不锈钢喷淋塔

产品概述

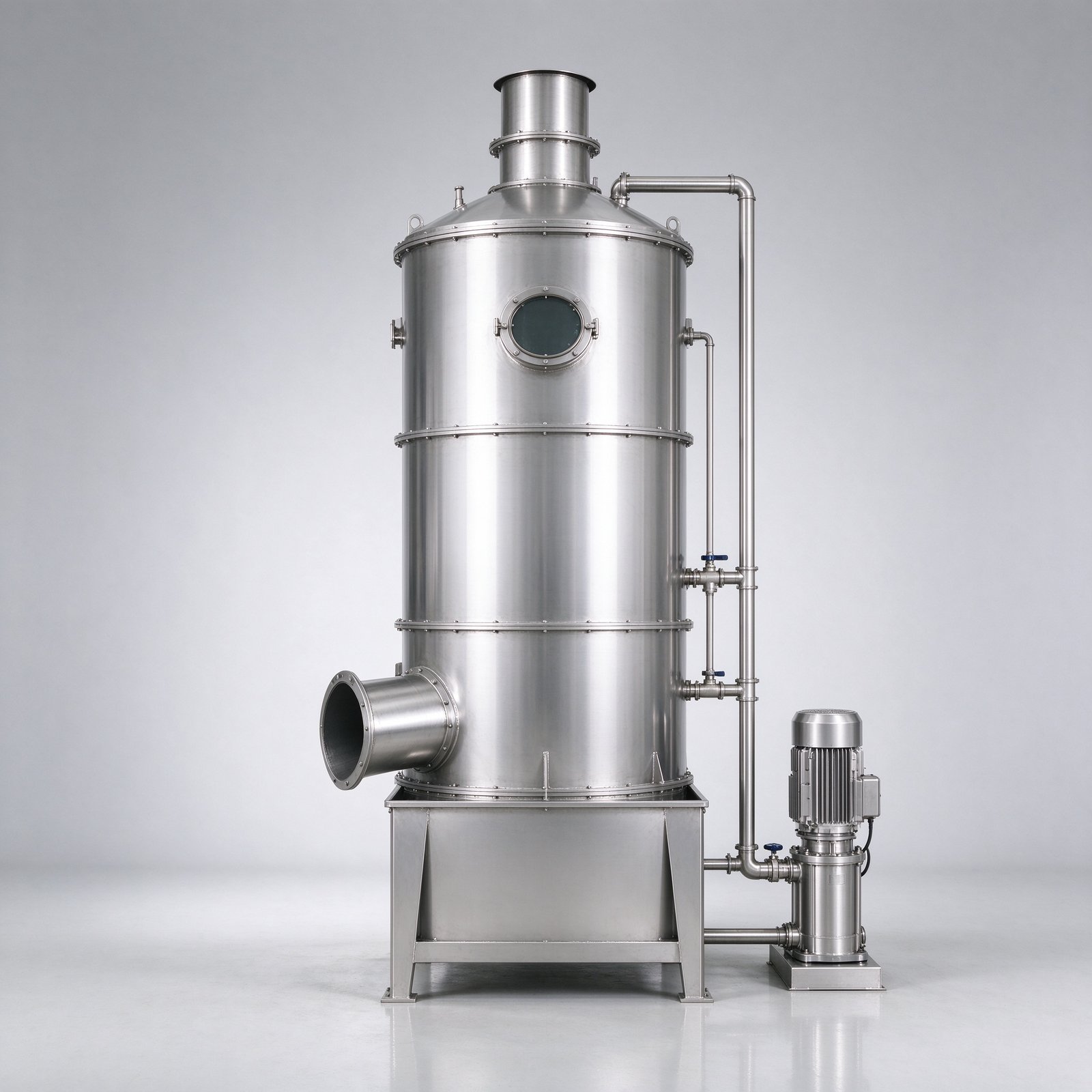

不锈钢喷淋塔又称不锈钢洗涤塔，是用不锈钢板卷制焊接的立式湿式酸碱废气处理设备，主要处理酸碱废气、酸雾以及高温带腐蚀性气体。废气由下部进风口入塔，经填料层与喷淋吸收液逆向接触完成中和，再经不锈钢丝网除沫器脱水后由顶部排气筒排出，吸收液落入水箱循环喷淋。设备为金属焊接结构，表面镜面或拉丝抛光，刚性和承压优于塑料塔。

塔体常用 304 或 316L 不锈钢板分段卷圆，纵缝环缝焊接后整体抛光，焊缝平整、内壁光滑，不易结垢、便于冲洗。304 不锈钢喷淋塔适用于一般酸碱和常规腐蚀工况，316L 含钼、耐氯离子点蚀更强，适用于含氯、盐雾或腐蚀更重场合。塔外配套不锈钢循环水管、阀门、人孔、视镜、爬梯和检修平台，进出风口均为法兰连接。

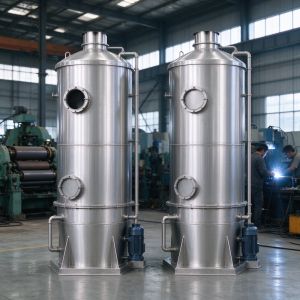

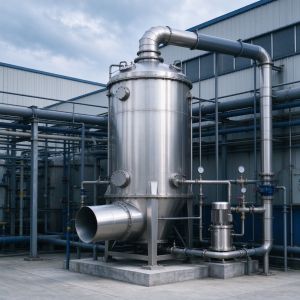

相比 PP 塑料塔，不锈钢防腐喷淋塔耐温更高，遇较高进气温度不易软化，抗老化、抗紫外线和抗机械损伤更好，室外和大直径塔体结构更稳。标准塔径覆盖 φ800 至 φ3000，可按处理风量做成单塔或多级串联，也可做成卧式或异形结构。它可单独洗涤酸雾，也可作为高温废气净化处理及有机废气进入活性炭、蓄热焚烧前的降温预处理。

工作原理

含污染物气体由下部切向进风口入塔，先经均布空间降低流速，再自下而上穿过填料层。循环水泵把底部水箱吸收液送到上部喷淋管，由多层喷嘴向下均匀喷洒，在填料表面形成连续液膜。上升气体与下降液滴逆向接触，气态酸碱污染物被吸收液捕集并中和，粉尘和可溶物同时被液滴带走。

洗涤后气体夹带大量液滴，继续上升进入丝网除沫器，液滴在丝网上碰撞聚集成大液滴后回落塔内，气体脱水后经顶部排气筒由风机抽走。吸收污染物的液体落到塔底水箱，按酸碱度和浓度定期加药、补水或更换，由循环水泵闭路循环，减少水和药剂消耗。粉尘较多或黏性气体工况，可增设旋流板或调整填料与喷淋组合，强化除尘防堵。

结构组成

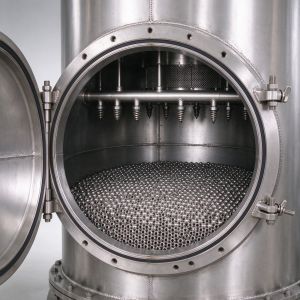

塔体自下而上由切向进风口、循环水箱、填料支撑与填料层、喷淋层、丝网除沫段和顶部排气筒组成，外部配套循环水泵、水管阀门、人孔、视镜、爬梯和检修平台。下部水箱储存吸收液，设补水、排污、溢流和加药接口；填料层由格栅板承托，内装多面空心球或拉西环，增大气液接触面积。喷淋层设两层或多层喷嘴，喷淋覆盖均匀、减少死角。

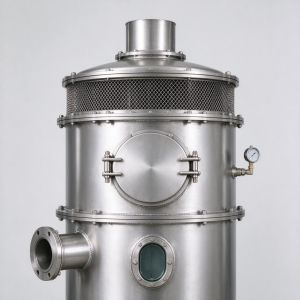

上部除沫段安装不锈钢丝网除沫器，脱除出口气体夹带的液滴、保护后端风机。塔身按高度设置若干圆形人孔和玻璃视镜，便于观察喷淋、填料状态并进入检修。各管口、人孔和法兰均为不锈钢焊接或法兰连接，密封可靠，整塔分段法兰连接，便于分段运输、现场组装以及后期更换填料和检修喷嘴。

规格型号表

下表为不锈钢喷淋塔的标准塔径系列，塔径按处理风量和空塔流速选取，喷淋层、填料层和除沫段按塔径分段配置。实际板厚、材质牌号、进出风口尺寸和水箱容积，根据废气成分、温度、处理风量及现场条件逐项设计，表中为常规结构配置口径。

塔体分段法兰连接，标配循环水泵、喷淋管、阀门、视镜、人孔及补水排污接口，尺寸可按现场与处理风量设计。

产品特点

不锈钢喷淋塔在保持湿式洗涤效果的同时，突出金属材质在耐温、强度和耐久上的特点，主要体现在以下几方面。

• 不锈钢板卷制焊接，整体刚性好、承压能力强，大直径塔体不易变形
• 耐温和防火性能优于塑料塔，适合较高进气温度和室外长周期工况
• 内壁抛光光滑，不易结垢挂壁，冲洗塔体和更换填料较为方便
• 304/316L 两种牌号可选，适应不同氯离子含量和腐蚀强度工况
• 多层喷淋配合填料与丝网除沫，气液接触充分、出口带液少
• 法兰分段连接，人孔、视镜、爬梯平台齐全，检修维护方便
• 吸收液闭路循环，耗水耗药少，可与多类废气治理设备成套配套
