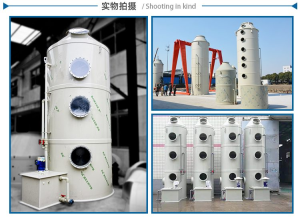

PP 旋流塔

产品概述

PP 旋流塔又称旋流板塔、旋流净化塔、旋流除尘塔，是针对漆雾、粘性废气及含粉尘较多工况的湿式净化设备。废气由风管引入塔内，经过多层旋流叶片与喷淋系统，利用尘粒与液滴的惯性碰撞、离心分离和液膜黏附作用，使粉尘或漆雾渣滓流入塔底，净化气体经除雾层脱水后由风机排入大气。设备采用防腐耐酸碱、抗 UV 的 PP 阻燃板材加工制作，结构合理、运行稳定，是涂装喷漆、五金打磨等行业废气治理的常用设备。

工作原理

旋流塔内部采用多层旋流叶片结构，旋流叶片替代了传统喷淋塔的填料层，从根本上避免了粘性废气和粉尘造成的填料堵塞问题。头层旋流叶片为顺时针叶片喷淋，二层为逆时针叶片喷淋，顺逆两相气体相冲变化，使粉尘或漆雾渣滓在惯性碰撞、离心分离和液膜黏附作用下流入塔底。旋流塔内设计多套旋流装置，经过初级净化的烟气旋转上升，旋流气动装置具有导向和接力作用，利用烟气自身的动能产生气动旋流，气液两相充分接触进行传质反应。第三层为除雾大小头，起到脱水除雾作用，防止水份跟随气体流出排放。

结构组成

设备自下而上主要由进风口、储液水箱、循环水泵、旋流叶片层、喷淋系统、视窗检修口、除雾大小头、出风口等部分组成。旋流叶片替代了传统喷淋塔的填料层，避免了粘性废气和粉尘造成的填料堵塞问题；喷淋系统采用多层喷嘴布置，喷淋均匀；除雾大小头用于脱水除雾，减少带液保护后端风机。标配喷淋管、球阀、流量计、压差计、水箱盖板、补水排水套装及大流量水泵，各部件采用标准化模块设计，现场安装维护方便。

塔型对比

旋流塔与普通填料喷淋塔的核心区别在于内部结构。普通喷淋塔依靠填料层增大气液接触面积，适合常规酸碱废气和酸雾；旋流塔依靠旋流叶片产生的离心分离和液膜黏附作用，更适合漆雾等粘性废气以及含粉尘较多的工况，且不易堵塞。旋流塔可分为无填料型和有填料型，无填料型核心组成为多层旋流板加喷淋层，结构简单压降低；有填料型核心组成为旋流板加填料层加喷淋层，适合非粘性、不堵塞的废气处理，可根据废气性质灵活选择。

规格型号表

以上为共十种标准规格，标配喷淋管、球阀、流量计、压差计、水箱盖板、补水排水套装、大流量水泵；旋流叶片层数及结构可根据废气性质定制，特殊工况支持非标定制。

产品特点

• 采用 PP/PPs 阻燃板材，耐酸碱、抗 UV、阻燃，使用寿命长
• 多层旋流叶片顺逆双向喷淋，离心分离加液膜黏附，除尘效果好
• 旋流叶片替代填料层，不易堵塞，适合粘性废气和含粉尘工况
• 除雾大小头脱水，出口带液少，有效保护后端风机
• 吸收液循环使用，耗水耗药少，运行成本较低
• 标准规格齐全，并可根据现场工况非标定制
