PPs 阻燃卧式喷淋塔

产品概述

PPs 阻燃卧式喷淋塔是一种横向（水平方向）布置的喷淋洗涤净化设备，废气沿水平方向进入塔体，依次经过横向布置的喷淋段和填料段，与吸收液逆流或错流接触后从另一端排出。与常见的立式喷淋塔相比，卧式塔最大的特点是整体高度低、占地面积相对大、塔底液面接触面积大，能够布置在室内、设备夹层和层高受限的场所，废气进出口横向设置，与车间水平风管连接方便。

在电镀、化工和半导体厂房中，废气处理设备有时无法布置在室外或屋面，室内安装又受层高和吊装条件限制，立式高塔难以放置。卧式喷淋塔把净化流程沿水平方向展开，通过多级喷淋和填料保证气液接触时间，塔体可直接架设在设备旁或支架上，进出口与水平风管直线连接，减少弯头和立管。塔体采用 PPs 阻燃板材制作，耐酸碱腐蚀、离火自熄，满足室内设备的防腐和防火要求。

熙诚环保可根据废气种类、处理风量、现场层高和平面位置设计 PPs 阻燃卧式喷淋塔，塔内可布置多级喷淋管、填料层和除雾段，配循环水泵、加药装置和检修门，PPs 或 PP 板材可选，塔体长度、截面和进出口方位按现场定制，适合室内防腐废气治理和立式塔布置受限的工程。

工作原理

卧式喷淋塔仍采用液体吸收法净化废气。废气由塔体一端横向进入，在水平流动过程中经过喷淋区，喷嘴喷出的吸收液形成自上而下或顺逆流的液滴和液膜，废气中的酸碱污染物与吸收液接触被吸收中和；塔内设置的横向填料层增加气液接触面积，使吸收更充分。净化后的气体继续水平流动，经过除雾段脱除夹带的液滴后，由另一端出口经风机排出，吸收了污染物的液体落入塔底水箱循环使用。

卧式布置的气液接触特点是气流水平、液体自上而下，属于错流接触为主，塔底大液面也对通过液面附近的废气有一定洗涤作用。为弥补错流相比逆流在传质推动力上的差异，卧式塔通常设置多级喷淋和多段填料，延长废气水平流程和接触时间。PPs 塔体和填料耐酸碱腐蚀、阻燃自熄，塔内气流速度设计较低，防止水平高速气流带液，除雾段保证出口气体不带水滴，保护后续风机和风管。

结构组成

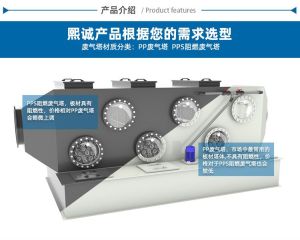

卧式喷淋塔由横向塔体、进气口、喷淋段、填料段、除雾段、循环水箱、喷淋管路和检修结构组成。塔体为 PPs 板焊接的卧式圆筒或箱体，沿长度方向分区，一端横向进气、另一端横向出气，塔底为循环水箱，塔体外部设加强圈和支座。

塔内按流程布置一层或多层喷淋管和喷嘴，喷淋管上方或之间放置填料层（多面球、拉西环），填料由格栅承托；出气端设折流板或丝网除雾段。塔底水箱设循环液出口、排污口、溢流口、补水口和加药口，循环水泵把吸收液送到喷淋管。塔体侧面沿长度设多个检修门，便于进入塔内检修和更换填料。进出口为横向法兰接口与水平风管连接，塔体设液位计、人孔和爬梯平台。PPs 板材和焊条阻燃配套，满足室内防火要求。

规格型号表

下表为卧式塔与立式塔的布置特点对照，尺寸按风量和现场设计。

产品特点

PPs 阻燃卧式喷淋塔高度低、连接方便、防腐阻燃，是室内和层高受限场所的洗涤净化设备，主要特点如下。

• 横向布置整体高度低，适合室内和夹层安装
• 废气横向进出口，与水平风管连接方便少弯头
• 塔底接触面积大，多级喷淋保证净化效果
• PPs 阻燃板制作，耐酸碱且离火自熄
• 塔体长度和截面按现场尺寸灵活定制
• 侧面检修门多，填料更换和内部检修方便
• 可配套循环水泵加药除雾，成套供货
