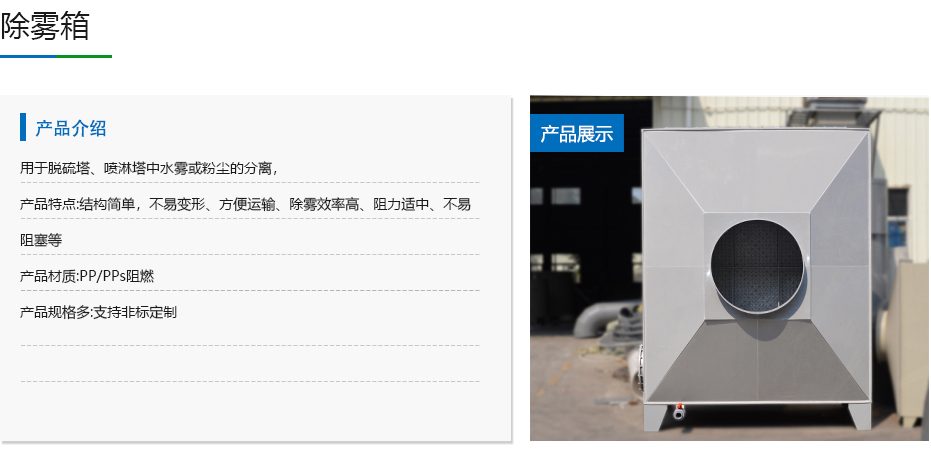

PP 除雾箱

产品概述

PP 除雾箱又称气液分离箱、脱水器，是安装在喷淋洗涤塔出口或含雾气体管道中、用于脱除废气夹带水雾和液滴的气液分离设备。喷淋塔净化后的气体往往夹带大量细小液滴，若直接进入风机和排气筒，会腐蚀风机叶轮和风管、造成排气筒"下雨"和白烟、带走吸收药剂。PP 除雾箱通过内部收水板或填料使液滴从气流中分离出来并回流，保护后续设备，是湿法废气处理系统的重要配套装置。

除雾箱内部主要有两种除雾方式：一种是收水板（折流板、挡水板）式，气流在曲折通道中多次改变方向，液滴因惯性撞击在板面上聚集成大液滴，沿板面流下分离；另一种是填料式，箱内堆放填料形成复杂通道，液滴在填料表面碰撞、聚并而被捕集。两种方式结构简单、除雾效率高、阻力小、不易阻塞、占地面积小、运行费用低，可按气体含雾情况和除雾要求选用，也可组合使用提高脱水效果。

熙诚环保可按处理风量和雾滴特点设计 PP 除雾箱，箱体采用 PP 或 PPs 板材焊接，耐酸碱腐蚀，内部配置折流收水板或填料层、冲洗装置和集水排污结构，可作为独立除雾箱串联在塔后，也可把除雾段集成在喷淋塔顶部，满足风机和排气筒对气体带液量的要求。

工作原理

收水板式除雾利用惯性碰撞和重力沉降原理。夹带液滴的气流进入折流板通道后被迫多次急转，液滴质量和惯性远大于气体，不能随气流同步转弯，便撞击并附着在折流板壁面上，液滴在板面上聚集成膜并不断合并增大，当重力超过气流托力和表面张力时，沿板面流下汇入底部集水区排出，气体则继续沿通道流出，实现气液分离。折流板的间距、折角和流速决定捕集液滴的最小粒径和阻力。

填料式除雾利用填料表面的碰撞聚并原理，气流通过填料层时反复改变方向并与湿润的填料表面接触，细小液滴在填料上碰撞、附着、聚并成大液滴，在重力作用下落入集水区。填料通道复杂、比表面积大，对细小雾滴捕集能力强，但阻力略高于折流板且需防止堵塞。分离下来的液体汇集到箱体底部，经液封或排水管回流到塔内水箱或收集处理，防止气体从排水管短路。PP 材质表面光滑、疏水且耐腐蚀，液滴容易聚并滑落，板面不易结垢，长期在酸碱雾气中不腐蚀，除雾性能稳定。

结构组成

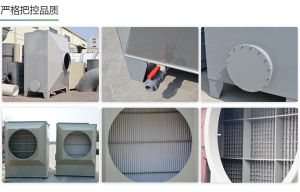

PP 除雾箱由箱体、除雾内件（收水板或填料）、支撑结构、冲洗装置、集水排污段和进出风口组成。箱体为 PP 或 PPs 板焊接的矩形或圆筒壳体，外壁加强，两端设法兰与风管或塔体连接，箱体上设检修门和检修孔。

收水板式内件为多片平行折流板（PP 板或型材），按一定间距安装在框架上，形成曲折气流通道；填料式内件在格栅上堆放 PP 填料或丝网除沫元件。除雾内件上方或侧面可设冲洗水管和喷嘴，定期冲洗板片和填料上的积尘结晶。箱体下部为集水区，设排水管、液封（U 形管或水封）和排污口，分离液经液封回流，防止气流旁通。进出风口按气流方向设置，必要时设气流分布板。

规格型号表

下表为两种除雾方式的特点对照，按含雾特点选型。

产品特点

PP 除雾箱脱水高效、阻力低、易维护，是湿法废气系统风机前的保护设备，主要特点如下。

• 有效脱除气流夹带液滴，除雾效率高
• 收水板和填料两种方式，适应不同雾情
• 气流通道顺畅，压力损失小，运行经济
• 板面光滑不易阻塞，可设在线冲洗
• 结构紧凑占地小，安装串联方便
• PP 或 PPs 箱体，耐酸碱腐蚀寿命长
• 分离液液封回流，无气流短路
