PP 成型法兰

产品型号	注塑平焊法兰系列
所属分类	PP成型产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

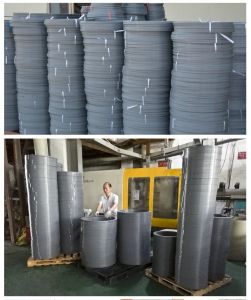

PP 成型法兰是采用聚丙烯注塑成型的盘状管道连接件，盘面上均匀分布螺栓孔，两片法兰对合后穿入螺栓拧紧，中间加装密封垫片，即可实现管道与管道、管道与设备之间的牢固连接。法兰连接密封性好，拆卸方便，是通风系统中需要检修和分段部位的主要连接方式。

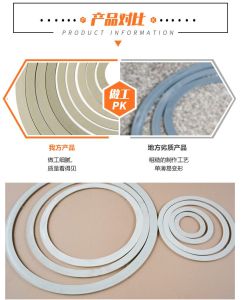

与手工焊接法兰相比，注塑成型法兰尺寸精度高、盘面平整、螺栓孔位置准确，批量一致性好。法兰与风管连接时将管端插入法兰颈部承口，再用焊条封焊固定，焊缝位于法兰颈部，不影响法兰密封面。产品耐酸碱盐腐蚀，不生锈，重量远低于金属法兰。

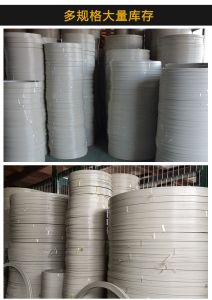

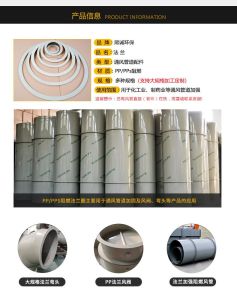

熙诚环保供应的 PP 成型法兰与成型风管口径系列配套，从较小口径到较大口径规格齐全，并可提供阻燃 PPs 材质。法兰密封面为平面，配合橡胶或四氟垫片，螺栓均匀紧固后可以承受通风系统的正负压，适用于塔器、风机、风阀和管道之间的连接。

工作原理

法兰连接依靠螺栓预紧力在两片法兰密封面之间压紧垫片实现密封。螺栓拧紧后，垫片产生弹性变形填充密封面的微观不平，阻断气体沿结合面泄漏的通道。法兰盘将螺栓的集中力均匀分散到整个圆周，使管道接口在承受风压和管道自重时仍保持紧密贴合。

成型法兰的防腐原理在于整体采用 PP 材质，与风管和设备材质一致，腐蚀性气体接触的内表面和密封面都不含金属。连接螺栓虽然多为金属件，但位于法兰盘外侧不与介质直接接触，外加塑料螺栓帽或防腐处理后可以适应腐蚀环境。焊缝和密封面共同保证连接部位的防腐和密封连续性。

结构组成

成型法兰由法兰盘、颈部承口和螺栓孔组成。法兰盘为带一定厚度的圆环，是螺栓压紧和垫片密封的受力部位；颈部承口与风管外径配合，承插后焊接固定；螺栓孔沿盘面圆周均布，孔径和数量随口径增大而增加，保证圆周密封压力均匀。

法兰密封面为全平面结构，加工平整，大口径法兰盘面背面可设加强筋以提高刚性，防止拧紧螺栓时盘面翘曲变形。法兰与风管焊接的颈部有足够长度，保证焊缝强度。两片法兰之间根据介质性质选用耐酸碱橡胶垫片、聚四氟乙烯垫片或其他防腐垫片。

规格型号表

下表为成型法兰的结构和配套说明，具体尺寸与风管口径系列对应。

部位	作用	配套件
法兰盘	螺栓压紧密封	螺栓螺母
颈部承口	承插风管焊接	PP 焊条
密封面	压紧垫片防漏	防腐垫片

产品特点

PP 成型法兰连接可靠、拆装便捷，是防腐通风管道的标准连接配件，主要特点如下。

注塑一体成型，盘面平整，螺栓孔位准确
法兰连接密封可靠，可承受通风系统风压
拆装方便，便于设备检修和管道分段清洗
整体耐酸碱腐蚀，不生锈，重量轻
与成型风管口径配套，规格齐全选型方便
承插焊接固定，焊缝不影响密封面
可提供阻燃材质，适应室内防火要求

材质	PP / PPs 聚丙烯
成型工艺	注塑一体成型
连接形式	法兰螺栓连接
密封面形式	平面
与风管固定	承插焊接
耐腐蚀性能	耐酸碱盐
配套垫片	防腐密封垫片
阻燃选项	PPs 离火自熄
压力等级	低压通风适用
配套口径	多档口径可选
螺栓孔位	按标准加工

应用行业

喷淋塔和洗涤塔进出口与风管的法兰连接
防腐风机进出口与主通风管道的连接
电动风阀和手动风阀与管道的两端连接
活性炭吸附箱等需定期检修设备的接口
化工车间需要分段拆装的排风管道
半导体和电镀生产线酸碱排风系统连接
实验室通风柜排风管道与主管的连接

典型工艺位置

成型法兰安装在需要拆卸检修或连接设备的管道节点。设备进出口通常自带法兰，管道端焊接成型法兰后与设备法兰对合，中间加垫片用螺栓紧固；阀门、消音器等管道部件两端也通过法兰接入系统，便于后期更换。直管段每隔一定距离设置法兰，方便管道分段安装和清洗。

在废气处理系统中，法兰集中出现在塔器进出口、风机进出口、风阀两端和吸附设备接口处。安装时要保证两片法兰同轴平行，垫片居中，螺栓按对角顺序分次均匀拧紧，避免单侧受力造成法兰翘曲和泄漏。法兰连接质量直接决定系统在负压状态下是否漏风。法兰安装前核对公称口径、密封面形式和螺栓孔分布，承插端与风管焊接时保持法兰面与管轴线垂直，避免偏斜造成连接错位；紧固螺栓按对角顺序分两到三次均匀拧紧，垫片居中且不重复使用，吊装和搬运时保护密封面不被划伤，运行中发现法兰渗漏时先泄压再均匀补紧或更换垫片。

两者各有适用场合。成型法兰采用注塑生产，尺寸标准、盘面平整、密封面规范，安装快捷，适合标准口径风管和设备的批量连接，成本也更低，在常规工程中应用普遍。焊接法兰用板材车削或拼接焊制，灵活性高，可以加工非标尺寸、超大口径和特殊形式法兰，但制作周期长、对焊工和加工精度要求高。标准规格优先选成型法兰，质量稳定、互换性好；非标、超大口径或现场异形接口才用焊接法兰。选用时核对口径、压力等级和密封面形式，同一系统尽量统一法兰标准，方便备件互换和后期检修。

法兰漏气通常由垫片老化、螺栓松动、法兰面不平行或密封面损伤造成。先检查螺栓是否按对角顺序均匀拧紧，管道热胀冷缩和运行振动后螺栓可能松动，按规范重新均匀紧固即可消除大部分泄漏。若仍漏气，停机泄压后拆开法兰，检查垫片是否破损、偏移或老化，更换新垫片并重新对中安装。法兰盘面翘曲变形、密封面有划痕的，需要更换法兰或车修密封面，不能靠无限加大螺栓力矩强行密封，以免压裂塑料法兰。日常检修建立螺栓紧固和垫片更换记录，能有效减少重复性泄漏。

垫片材质要根据废气成分、温度和压力选择。一般酸碱排风可选用耐酸碱橡胶垫片或三元乙丙橡胶垫片，弹性好、成本低；耐温、耐腐要求更高的场合，选用聚四氟乙烯垫片或聚四氟乙烯包覆垫片。垫片厚度要均匀，尺寸与法兰密封面匹配，安装时居中放置、一次装好，不能偏移，也不允许用多层垫片凑厚度。含有机溶剂、油类或特殊介质的废气，要核实垫片材质的相容性，避免垫片被溶胀、软化而失效。每次拆开法兰后建议更换新垫片，重复使用的老化垫片是漏风的常见原因。订货时按法兰公称口径和密封面形式配齐对应规格垫片，避免现场用错。

法兰本体是塑料材质，不会腐蚀，但连接螺栓通常是金属件，位于法兰盘外侧，不直接接触管内介质。一般酸碱排风环境中，螺栓处在法兰外缘、接触的是微量渗漏气体，腐蚀较慢；在腐蚀气体浓度高、喷淋潮湿或室外雨淋环境中，可选用不锈钢螺栓、镀锌螺栓，或在螺栓外加装塑料保护帽、涂抹防腐脂。定期检修时检查螺栓锈蚀和松紧情况，严重锈蚀的及时更换，以免拆卸时螺栓断裂在孔内。同一组法兰尽量采用相同材质螺栓并均匀紧固，避免不同金属接触产生额外腐蚀。沿海或高湿、高腐蚀环境优先选用不锈钢螺栓，后期维护量更小。

焊接前确认法兰与风管口径配套、承口深度足够，风管插入法兰颈部承口到位，法兰面与风管轴线保持垂直，不能歪斜。先在圆周对称几点定位焊固定，检查法兰垂直度和端面平整度，合格后再沿颈部圆周满焊，焊缝连续饱满、无气孔。焊接时注意不要烫伤法兰密封面，焊后清理焊渣和飞溅，待完全冷却后再安装垫片。法兰歪斜会导致两片法兰无法平行贴合、局部缝隙过大，是法兰漏气的常见原因。批量焊接时可用工装胎具保证法兰垂直度，焊后逐片用角尺或靠模检查，不合格的及时校正。

大口径塑料法兰盘刚性有限，螺栓紧固力过大、紧固顺序不当或管道吊挂不当时，盘面可能翘曲变形，造成密封失效。大口径法兰应选用带加强筋的加厚法兰，适当增加螺栓数量和法兰厚度，紧固时严格按对角顺序分两到三次均匀用力，切忌单侧一次拧紧。管道和部件重量应由支吊架独立承担，不能让法兰承受管道的剪切力和设备重量，必要时在法兰两侧附近设置独立支架。安装后检查法兰面是否平行、缝隙是否均匀。运行中若发现大口径法兰翘曲漏风，应重新对中、加支撑或更换加强型法兰，不能一味加力紧固。
