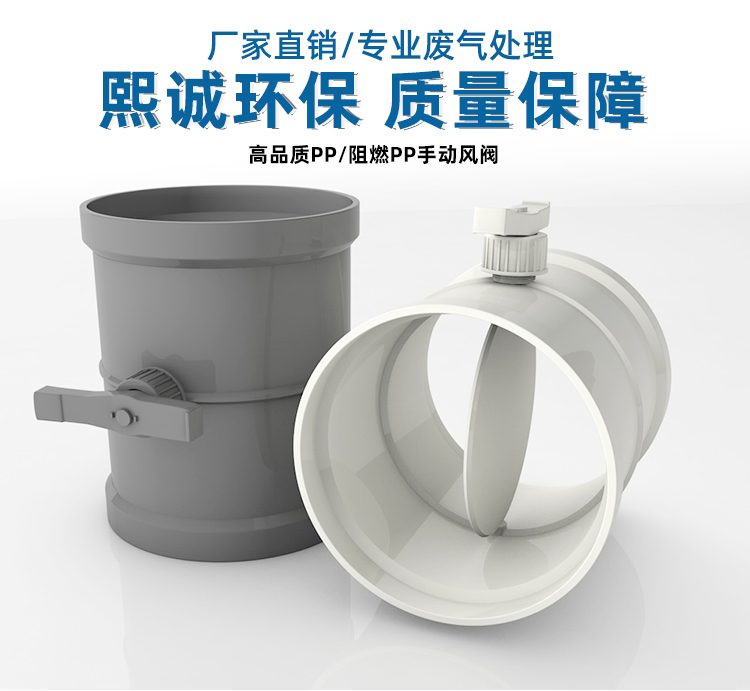

产品概述
PP 手动风阀是安装在防腐通风管道中，用于手动调节风量和启闭风道的塑料阀门。阀体和阀瓣采用 PP 或 PPs 注塑成型，耐酸碱腐蚀，外部通过手柄带动阀轴转动，改变阀瓣在管道截面中的角度，从而调节流通面积和通过风量，是排风系统风量平衡和支路调节的基础部件。
在多支路排风系统中，各集气点距离风机远近不同，阻力差异大，需要在每条支管上设置手动风阀进行风量初平衡，使各抽风点获得设计风量。手动风阀结构简单、成本低、调节直观，调试人员转动手柄即可改变开度并锁定位置，适用于不频繁调节、以调试平衡为主的通风管路。
熙诚环保供应的 PP 手动风阀为成型阀体，与成型风管口径配套，可提供普通 PP 和阻燃 PPs 材质，圆形和方形、承插和法兰连接方式可选。阀瓣转动灵活、关闭到位，阀轴处设密封结构减少漏风，手柄带开度指示和锁定，便于记录调试角度。
工作原理
手动风阀通过改变阀瓣角度调节风量。阀瓣为圆形或方形叶片，绕阀轴在阀体内转动，阀瓣与管道轴线垂直时阀门全关、流通面积最小，与轴线平行时阀门全开、流通面积最大，中间角度对应不同开度。转动手柄经阀轴带动阀瓣旋转，连续改变流通面积，实现风量从全关到全开的调节。
风阀调节风量的本质是改变管道局部阻力。阀瓣关小会增加局部阻力系数，在风机特性曲线作用下该支路风量减小，多余风量分配到其他支路，从而实现各支路风量平衡。PP 材质的阀体和阀瓣不被酸碱废气腐蚀，阀瓣在腐蚀环境中长期转动仍能保持形状和间隙，密封边缘不生锈，调节和关闭性能稳定。
结构组成
手动风阀由阀体、阀瓣、阀轴、轴座密封、手柄和开度锁定机构组成。阀体为成型圆筒或方框，两端承插或法兰连接管道；阀瓣位于阀体中部，固定在阀轴上随轴转动；阀轴两端由阀体外的轴座支撑并设密封，防止轴孔漏风；阀体外侧安装手柄和刻度盘。
手柄是手动风阀的操作部件，常见手柄带动四连杆或直接驱动阀轴，转动到所需角度后由锁定螺丝或定位齿固定开度。阀瓣边缘可加软密封胶条，全关时与阀体内壁贴合提高气密性。方形风阀结构类似，阀瓣为单片或多片矩形叶片。大口径风阀可加轴承座降低转动力矩。
规格型号表
下表为手动风阀的形式和连接说明，口径与风管系列配套。
| 形式 | 连接 | 适用场合 |
|---|---|---|
| 圆形手动阀 | 承插 / 法兰 | 圆形风管支路 |
| 方形手动阀 | 法兰 | 方形风管支路 |
| 阻燃手动阀 | 承插 / 法兰 | 室内防火风管 |
产品特点
PP 手动风阀结构简单、调节直观，是防腐排风系统风量平衡的基础配件，主要特点如下。
- PP 或 PPs 成型，耐酸碱废气腐蚀
- 手柄直接调开度，操作直观无需电源
- 阀瓣转动灵活，开度可锁定不回位
- 带开度指示，便于调试记录风量平衡
- 阀轴密封减少漏风，软密封关闭严密
- 与成型风管配套，承插法兰连接方便
- 结构简单成本低，维护量小寿命长
| 阀体材质 | PP / PPs 聚丙烯 |
|---|---|
| 成型工艺 | 注塑成型 |
| 驱动方式 | 手动手柄 |
| 调节件 | 旋转阀瓣 |
| 功能 | 风量调节 / 启闭 |
| 连接方式 | 承插 / 法兰 |
| 耐腐蚀性能 | 耐酸碱废气 |
| 开度锁定 | 带锁定机构 |
| 阻燃选项 | PPs 离火自熄 |
| 密封选项 | 阀瓣边缘密封 |
| 规格范围 | 常用口径现货 |
应用行业
- 电镀车间各排风支管的风量平衡调节
- 化工酸碱废气收集系统支路风阀
- 实验室排风柜和排风罩支管调节阀
- 半导体厂酸碱排风系统风量分配
- 冶金酸洗线集气罩支管调节风阀
- 喷淋塔进出口风管检修隔断阀
- 污水处理站臭气收集支路调节阀
典型工艺位置
手动风阀主要安装在排风系统的各支管和集气点附近，每个集气罩、通风柜或设备排风接口下游设置一只，用于系统调试时调节各点风量。主管道和设备进出口也可设置手动阀作为检修隔断。阀位应选在操作高度合适、便于人员到达和转动手柄的位置，并留出操作空间。
在系统调试流程中，风机启动后用风速仪测量各抽风点风量，从最不利点开始逐个调节支管手动风阀开度，使各点达到设计风量后锁定手柄并记录开度。运行中手动阀一般保持调试位置不动，需要局部停产检修时关闭对应支路阀门。手动阀不适合需要自动控制和频繁动作的场合，这类需求应选电动风阀。手动风阀安装前核对口径和连接方式，盘动手柄确认阀瓣全程转动灵活、开度指示准确，再与管道对中固定；调试锁定后在阀体或手柄处标注常开或常闭位置，运行中阀门一般保持调试开度，需要隔断时关到位并锁紧，定期检查阀瓣密封和手柄锁紧机构，积尘卡涩时清理轴套和边缘。
