PP 设备视窗

产品型号	成型人孔视窗系列
所属分类	PP成型产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

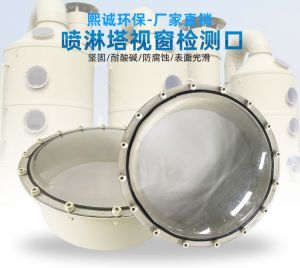

PP 视窗又称人孔视窗、观察口，是安装在喷淋塔、洗涤塔、活性炭箱等防腐设备侧壁上的一种带透明视板的成型配件。透过视板，运行人员可以在不停机、不开盖的情况下观察塔内喷淋是否均匀、填料是否堵塞、除雾层是否带水，及时判断设备内部状态。

视窗主要由 PP 法兰框、透明视板、密封压条和紧固螺丝组成。法兰框注塑成型并焊接在设备筒体的开孔上，透明视板通过螺丝和密封条压紧固定，需要进入塔体检修时可以拆下视板作为小型人孔，日常运行时则作为观察孔。视板材料透明且耐腐，能适应塔内酸碱雾气环境。

熙诚环保供应的成型视窗含螺丝和密封条，开孔尺寸标准化，现场只需在筒体预定位置开孔焊接即可，装配方便。视窗通常布置在喷淋层、填料层和除雾层对应的筒体位置，每层关键部位设置一个，使操作人员能够逐段观察设备运行情况。

工作原理

视窗的观察功能依靠透明视板实现。视板采用透光性好且耐腐蚀的透明材料，安装在筒体侧壁后形成一段可视窗口，塔内光线透过视板进入，操作人员从外部即可看到喷淋液分布、气流夹带液滴和填料表面状态。部分视窗可配合塔内照明，提高昏暗环境下的观察效果。

视窗的密封原理与法兰类似。透明视板与 PP 法兰框之间夹装耐腐蚀密封条，周边螺丝均匀拧紧后，密封条受压变形填充结合面间隙，阻断塔内气体外逸。塔体运行时内部多为微负压或微正压，均匀压紧的平面密封足以防止气体泄漏。需要检修时松开螺丝取下视板，即可通过开孔进入或伸入工具。

结构组成

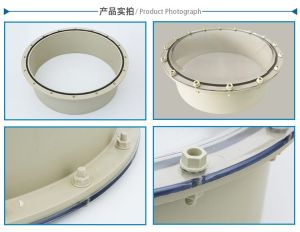

视窗由法兰底座、透明视板、密封条、压框和紧固件组成。法兰底座为 PP 注塑框，外圈焊接在筒体开孔边缘，内圈形成密封面和螺丝孔；透明视板嵌入框内，四周由密封条包围；压框或螺丝垫片压住视板边缘，螺栓拧紧后把视板和密封条固定在底座上。

视板是视窗的核心易损件，长期受酸碱雾气和紫外线影响可能老化发黄或出现裂纹，设计上做成可更换结构，松开螺丝即可更换视板和密封条。法兰框与筒体焊接后长期使用，视板和密封条作为维护备件定期更换。视窗开孔有圆形和方形两种形式，圆形受力均匀，方形观察面积大。

规格型号表

下表为视窗的组成和配置说明，开孔尺寸按设备直径配套。

部件	作用	维护性
法兰底座	焊接筒体开孔	长期使用
透明视板	透光观察内部	可更换
密封条	压紧防漏	定期更换
紧固件	压紧视板	防腐处理

产品特点

PP 视窗让封闭塔器内部状态可视化，是运行巡检和检修维护的实用配件，主要特点如下。

不停机即可观察喷淋、填料和除雾状况
注塑法兰框配密封条，密封可靠不漏气
视板和密封条可更换，维护成本低
拆下视板可作小型检修口和取样口
整体耐酸碱腐蚀，适应塔内雾气环境
标准开孔含螺丝密封条，现场装配方便
可在喷淋层填料层除雾层分层布置

框体材质	PP / PPs 聚丙烯
视板材质	耐腐蚀透明材料
成型工艺	法兰框注塑成型
密封方式	密封条平面压紧
固定方式	螺丝紧固
与筒体连接	焊接
耐腐蚀性能	耐酸碱雾气
功能	观察 / 检修 / 取样
备件	视板密封条可更换
视板特征	高透光便于观察
规格形状	圆形 / 方形可选

应用行业

喷淋塔喷淋层对应的筒体观察口
洗涤塔填料层堵塞状况巡检窗口
除雾器部位液滴夹带情况观察
活性炭吸附箱内部炭层状态检查口
电镀酸碱废气处理塔的运行观察
化工吸收塔反应段的可视化检修口
实验室和小型废气设备的观察取样口

典型工艺位置

视窗焊接在塔器和箱体侧壁的关键工艺段。喷淋塔通常在每层喷淋管高度设置视窗，观察喷嘴雾化和液膜分布；填料段上下方设置视窗，观察填料是否结垢堵塞、液体是否偏流；除雾段视窗用于观察出口带水情况。视窗位置还要考虑操作人员站立高度和巡检通道，便于日常观察。

在设备维护流程中，视窗是日常巡检和停机检修之间的过渡手段。运行中透过视板判断内部状态，发现异常后再安排停机，拆下视板伸入检查工具或作为小型人孔进入塔内。视窗不能替代大型设备的正规人孔，人员进入塔内仍需通过标准人孔并遵守受限空间作业要求。视窗焊接前在筒体上准确定位开孔，开孔边缘打磨平整，法兰底座与筒体同轴焊接并保证焊缝严密，视板和密封条待筒体冷却清理后再装配，避免高温损伤透明件；运行中透过视板观察时避免撞击和重压，擦拭使用软布和中性清洁剂，定期检查密封条老化和视板划伤，出现浑浊、裂纹及时更换视板。

视板选用的是耐酸碱的透明工程塑料，在一般酸碱雾气环境中可以长期使用，但任何透明材料都存在老化问题。长期接触某些强氧化剂、有机溶剂，或长期受紫外线照射后，视板可能发黄、变脆、透光率下降，甚至出现裂纹，影响观察和强度。因此视板设计成螺栓压盖的可更换结构，巡检中发现视板浑浊、开裂、刮花严重或密封失效时，及时更换同规格视板和密封条即可，不必更换整个视窗。日常擦拭用软布和中性清洁剂，避免用硬物刮擦和强溶剂腐蚀。室外或强光环境可选用耐候、抗紫外线的透明材料，延长视板使用寿命。

视窗漏气多为密封条老化、紧固螺丝松动或视板变形所致。先按对角顺序重新均匀紧固螺丝，使压盖受力均匀，观察漏气是否消除；若仍漏气，停机泄压后拆开视窗，检查密封条是否失去弹性、被腐蚀或存在接头缝隙，清洁密封面后更换新密封条并重新装回。视板翘曲、变形或开裂的要一并更换，不能勉强使用。安装时密封条要连续平整、接口严密，螺丝力矩均匀，避免局部压不紧或用力过大压裂视板。装配后做漏风检查，运行中再复查一次。平时巡检留意视窗周边有无结晶、渗漏和螺丝松动，发现问题及时处理，可保持视窗长期密封。

小型视窗主要用于观察、照明和取样，拆下视板后可以伸手或伸入工具进行简单检查、清理，但不能替代正规人孔供人员进出。需要人员进入塔内、箱体检修时，应使用尺寸满足安全要求的专用人孔，并执行通风、气体检测和专人监护等受限空间作业程序。视窗开口通常较小，法兰和压盖也不按人员荷载设计，强行作为出入孔会损坏设备并带来安全风险。少数大尺寸视窗若从设计制造阶段就按人孔标准考虑开口尺寸、法兰强度和密封，可兼顾检修出入，但这属于带视窗的人孔，需要在选型时专门提出。常规配置下，观察用视窗和检修用人孔应分别设置。

视窗数量根据塔体高度和内部分层确定，原则是让每个关键工艺段都处于可视范围内。常见做法是每层喷淋对应设置一个视窗，观察喷嘴雾化和液膜；填料段中部和上下方各设观察点，查看堵塞、偏流和液面；除雾段设一个，观察出口带水情况；水箱或循环液段需要时也可设置，观察液位和水质。中小型塔通常设置若干个视窗即可满足巡检，高大塔体按分层适当增加。视窗过多会增加筒体开孔和潜在漏风点，削弱筒体强度，应在满足观察需要的前提下合理布置、避免冗余。确定位置时还要结合巡检通道和操作人员站立高度，使视窗真正便于观察。

塔体封闭且内部无照明时，透过视窗可能看不清内部情况。可以在视窗附近配套防腐视镜灯或检修照明，光线透过视板射入塔内，夜间和昏暗环境也能观察；也有自带照明接口的视窗产品可供选用。临时检查时用强光手电贴近视板照射，并在对侧视窗或人孔配合透光观察，效果更好。选择视板时要考虑透光率，老化发黄、刮花的视板会进一步降低观察效果，应及时更换。视镜灯和检修照明应选用与腐蚀环境相适应的防护等级，电源和接线符合现场安全要求。定期擦拭视板内外表面的灰尘和结晶，保持清洁，是保证夜间和暗光下能看清内部的基本措施。

先按视窗法兰底座尺寸在筒体上准确定位、划线开孔，开孔位置避开焊缝和加强筋，开孔边缘打磨平整、去除毛刺。将法兰底座放入开孔后调整位置，使视窗端正、螺栓孔方位合理、便于操作，再沿底座外圈连续焊接，焊缝严密无气孔。焊接时要注意保护密封面和透明视板，建议先不装视板和密封条，待焊接完成、筒体冷却并清理焊渣后再装配透明件，避免焊接高温烤坏视板和胶条。装配时密封条连续平整，压盖对角均匀紧固。安装完成后做密封性检查，确认视窗端正、视板完好、无渗漏，再投入使用。
