PVC 风机软接

产品型号	透明波纹软接系列
所属分类	PP成型产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

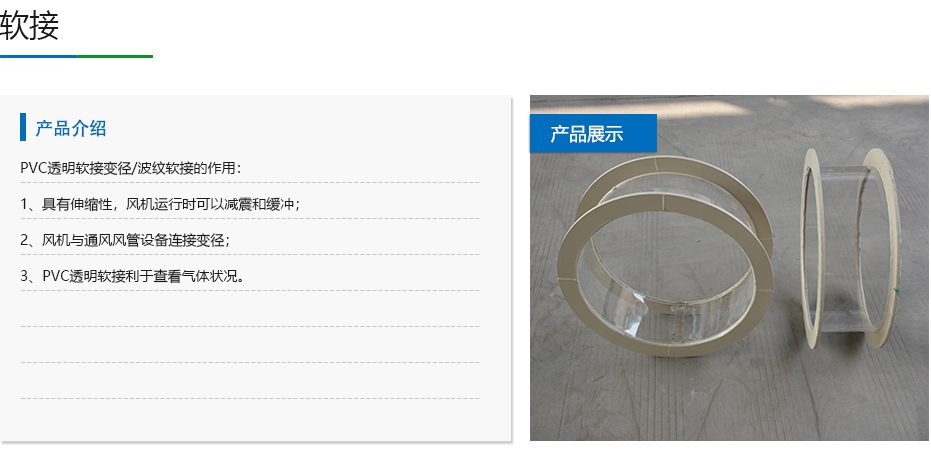

PVC 软接是一种以透明或半透明 PVC 制成的波纹状柔性管道接头，两端与风管或设备接口连接。软接利用波纹段的伸缩和弯曲能力，吸收风机运行产生的振动和管道安装偏差，阻断振动沿刚性风管传播，同时可以兼作风机进出口的变径连接，是通风系统中常用的柔性连接件。

透明是 PVC 软接的突出特点。透过软接管壁，运行人员可以直接观察内部气体流动、水雾夹带和积液情况，判断风机和前段设备的运行状态，这是不透明帆布软接和金属软接不具备的优势。软接还具有一定的耐酸碱能力，可用于腐蚀性不强的排风系统，重量轻、安装简单、价格经济。

熙诚环保供应的 PVC 软接有直筒波纹和变径波纹等形式，两端通过卡箍、法兰或抱箍与风管固定。产品主要用于风机进出口减震、设备与管道之间的柔性过渡，以及需要观察内部状态的管段。强腐蚀场合可选用 PP 或防腐软接，高温场合则需选用耐温软接。

工作原理

软接的减震原理是柔性隔振。风机运行时叶轮和电机会产生振动，若风机与风管刚性直连，振动会沿风管和支架传递，引起管道共振、噪声和接口松动。软接的波纹柔性段刚度低，能在轴向伸缩、径向错位和角度偏转方向产生变形，吸收振动位移并衰减振动能量，相当于在风机和风管之间加入一道隔振断口。

软接的变径和补偿原理来自波纹段的可变形能力。设备进出口与风管口径不一致时，变径软接通过锥形波纹段平滑过渡；管道安装存在少量错位或热胀冷缩时，软接通过伸缩和偏转补偿偏差，降低安装应力。透明 PVC 管壁不阻挡视线，光线可透入管内，内部水雾、积尘和积液状态从外部即可观察。

结构组成

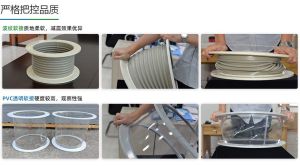

PVC 软接由柔性波纹段和两端连接固定部组成。波纹段管壁压制成环形波浪，波纹赋予管件伸缩和弯曲能力，同时保持圆形截面不被风机负压吸瘪；两端为光口直边或加厚边，用于套入风管后用卡箍、抱箍箍紧，或与法兰压接固定。

变径软接一端口径大、一端口径小，中间锥形波纹过渡，用于风机进出口与不同口径风管连接。直筒软接两端口径相同，主要起隔振和补偿作用。软接长度根据所需补偿量和减震要求选择，两端卡箍多为金属件，强腐蚀环境可做防腐处理或选用塑料卡箍。

规格型号表

下表为软接形式和主要作用，口径按风机和风管接口配套。

形式	主要作用	典型位置
直筒软接	减震补偿	风机进出口同径
变径软接	减震加变径	风机进出口异径
透明软接	减震加观察	需观察管段

产品特点

PVC 软接集减震、变径、补偿和观察功能于一体，是风机连接的常用配件，主要特点如下。

波纹柔性段伸缩偏转，有效隔离风机振动
阻断振动传递，降低管道共振和噪声
透明管壁可观察内部气流水雾和积液
变径形式兼作风机进出口异径过渡
补偿安装偏差和热胀冷缩，降低应力
重量轻，卡箍抱箍安装快捷更换方便
具有一定耐酸碱能力，价格经济

材质	PVC 聚氯乙烯
管壁特征	透明波纹柔性段
形式	直筒 / 变径
连接方式	卡箍 / 抱箍 / 法兰
功能	减震变径补偿观察
耐腐蚀性能	耐一般酸碱
变形能力	轴向伸缩径向偏转
安装位置	风机与风管之间
颜色	透明 / 米灰
耐温范围	常温排风适用
固定件	卡箍抱箍配套

应用行业

防腐风机进口与风管之间的减震软接
风机出口与主风管口径不同的变径连接
喷淋塔和洗涤塔风机段的柔性隔振
实验室排风机与塑料风管的软连接
需要观察内部水雾积液的排风立管
设备振动较大与管道之间的隔振断口
管道安装存在错位偏差的柔性补偿段

典型工艺位置

软接最典型的位置是风机的进口和出口。风机进口软接连接进风管道或设备出口，风机出口软接连接排风主管，两道软接把风机本体与刚性风管隔开，避免风机振动传递到管网。软接应靠近风机本体安装，两端用卡箍牢固箍紧，软接段保持自然状态，不能被拉伸到极限或挤压变形。

在需要观察的管段，透明软接安装在喷淋塔出口、除雾器后或风机进口，运行人员透过管壁查看带水和积尘情况，判断除雾效果。软接不能替代固定管道承重，其两端管道和设备应各自设独立支吊架，软接处于自由伸缩状态。检修时松开卡箍即可更换软接。软接安装前核对风机和风管口径、直筒或变径形式，两端管道对中、错位偏差在软接补偿范围内，卡箍或法兰均匀紧固，软接段保留自然松弛弧度，不强行拉伸或扭曲；软接不承受管道和设备重量，两端管道各设独立支吊架，运行中检查波纹有无吸瘪、鼓胀和老化开裂，发现硬化、撕裂及时停机更换。

风机运行时电机和叶轮会产生振动，若风机与刚性风管直接连接，振动会沿管道传递，引起风管共振、支架松动、法兰泄漏和噪声放大，长期还会使焊缝和接口疲劳开裂。软接在风机和风管之间形成一段柔性隔振断口，吸收振动位移，并补偿管道热胀冷缩和安装偏差，是降低噪声、保护管网的常用做法，风机进口和出口各装一道，隔振更可靠。软接应尽量靠近风机本体安装，两端管道和设备各自设独立支架，使软接处于自由状态、不承重。除了隔振，软接还能方便风机拆装、校正轻微错位。风机进出口不设软接，振动和噪声问题会明显增加，后期改造也更麻烦。

软接被吸瘪，通常是波纹段刚度不足或管壁过薄，无法承受风机进口负压，在风量集中时管壁向内凹陷，轻则增大阻力、产生噪声，重则堵死风道、造成风量不足。应选用与风机负压匹配、波纹加强的软接，避免选用过薄、过长的产品；大口径和高负压风机进口尤其要核实软接的承压能力，必要时在软接内设支撑环或缩短软接长度。安装时软接不要被拉伸到极限，也不能扭曲、偏心，保持自然微松状态。吸瘪还可能与风机进口风量过大、阀门误关或过滤器堵塞造成负压升高有关，应同时核对系统工况。发现吸瘪及时更换承压足够的软接并消除异常负压，防止反复损坏。

PVC 软接长期受振动、紫外线、温度变化和腐蚀气体影响会逐渐老化，表现为管壁变硬发黄、失去弹性、出现裂纹、波纹处发白，甚至开裂、漏风。发现软接变硬、破损、卡箍处撕裂，或隔振效果下降、抖动异常时，应及时更换。室内常温腐蚀环境下软接使用寿命较长，室外暴晒、靠近高温管道和强腐蚀环境会明显缩短寿命，可加遮阳措施或选用耐候、耐温材质的软接。日常巡检看软接有无吸瘪、鼓胀、龟裂和卡箍松动，结合风机检修定期更换老化件。软接属于易损件，建议按口径备少量库存，发现问题即可更换，避免隔振失效后振动损坏风管和设备。

软接长度要满足隔振和补偿需要，但并非越长越好。长度过小不能充分吸收振动和安装偏差，隔振效果差；过长则在负压下容易吸瘪、在正压下抖动鼓胀，反而增加阻力和磨损。一般按风机口径、振动幅度和安装间距选择标准长度，使软接安装后波纹保持自然、略有松弛即可，不拉伸、不挤压。变径软接还要保证大小口分别与风机和风管匹配，过渡平滑。具体尺寸可按两端接口直径和所需的轴向、横向补偿量，对照产品规格选取，拿不准时提供风机型号和接口尺寸由供货方配套。安装空间受限时优先保证隔振所需长度，不能用过长软接硬塞进狭小空间。

透过透明软接可以观察管内是否有明显水雾夹带、液滴流动、粉尘积聚和积液，据此判断前段除雾器是否带水、管道是否堵塞、风机进口工况是否正常。在喷淋塔出口、除雾器后和风机进口设置透明软接，巡检时不用开孔、停机就能掌握内部状态，有助于及时发现带水、积尘和积液问题。透明软接把运行状态直观暴露出来，对判断除雾效果和管道冲洗时机很有帮助。但透明软接只能作为直观的运行观察窗口，不能替代压差、流量等专业检测仪表，精确判断仍要依靠仪表数据。透明材料老化发黄后观察效果下降，应及时清洁或更换，保持视野清晰。

软接套入风管或设备接口后，用口径匹配的卡箍或抱箍在端部箍紧，卡箍位置压在软接端部的光口直边上，必要时加密封垫或涂密封胶，螺栓均匀拧紧。两端管道要对中、同轴，避免软接长期偏扭、偏心受力，卡箍数量和宽度与口径匹配。负压侧软接若固定不紧会吸入空气、影响风量，正压侧会泄漏腐蚀气体，因此安装后应在风机运行时检查接口有无漏风、吸瘪和异常抖动，发现松动重新紧固。软接两端管道和设备应各自设独立支架，重量不压在软接上。运行一段时间后复紧一次卡箍，老化、撕裂的软接和失效卡箍及时更换，保证接口长期密封。
