产品概述

PVC 风阀是采用聚氯乙烯材料成型的塑料通风调节阀，结构和功能与 PP 风阀类似，通过外部手柄带动阀体内的阀瓣转动，改变管道流通截面，实现风量调节和风道启闭。PVC 材料具有较好的耐酸碱性能和一定的机械强度，阀体成型规整、表面光洁，是通风排气系统中经济实用的调节部件。

与 PP 风阀相比，PVC 风阀刚性较好、成型尺寸稳定、价格相对经济，适用于腐蚀性中等、常温的排风场合；在强腐蚀、要求阻燃或需要焊接连接的工况中则更多选用 PP 或 PPs 风阀。PVC 风阀与 PVC 风管、PVC 软接等配套使用，连接方式以承插胶粘和法兰为主，安装轻便。

熙诚环保供应的 PVC 风阀为成型阀体，圆形规格与塑料风管口径配套，阀瓣转动灵活，手柄带开度指示和锁定。产品主要用于实验室排风、普通酸碱排气、建筑通风和环保设备配套管道的支路风量平衡，满足一般防腐通风系统的调节需求。

工作原理

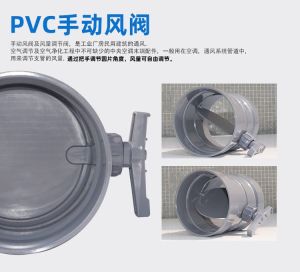

PVC 风阀依靠阀瓣角位移调节风量。转动手柄时阀轴带动圆形阀瓣在阀体内旋转，阀瓣平面与气流方向的夹角不断变化：阀瓣垂直于气流时流通截面最小、阀门接近关闭，平行于气流时流通截面最大、阀门全开。通过改变阀瓣角度连续调节局部阻力，实现对支路风量的控制。

PVC 材料的耐腐原理是聚氯乙烯分子中含有氯元素，化学稳定性较好，对多数稀酸、稀碱和盐类具有耐蚀能力，且本身不导电、不生锈。在常温腐蚀性排风环境中，PVC 阀体和阀瓣不会像钢制风阀那样锈蚀卡涩，阀瓣边缘和阀体内壁保持光滑，转动调节灵活。需要注意 PVC 的耐热温度低于 PP，不适用于高温气体。

结构组成

PVC 风阀由阀体、阀瓣、阀轴、轴座、手柄和锁定件组成。阀体为成型圆筒，两端承口或法兰用于连接管道；阀瓣为圆片，固定在横穿阀体的阀轴上；阀轴由两侧轴座支撑，轴孔处设密封减少漏风；阀体外部安装手柄、开度刻度和锁定螺丝。

承插式风阀两端承口与 PVC 风管配合，插接后用胶粘或紧固件固定；法兰式风阀两端带法兰盘，用螺栓垫片连接，便于拆卸。阀瓣边缘可加软密封条提高关闭气密性。整体结构轻巧，单人即可安装操作，大口径阀门增加轴座和加强结构以承受阀瓣重量和风压。

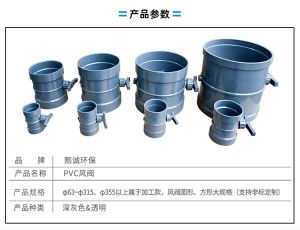

规格型号表

下表为 PVC 风阀的形式和适用说明，口径与塑料风管系列配套。

形式	连接	适用场合
承插式	承插胶粘	PVC 风管固定段
法兰式	螺栓法兰	需拆卸部位
软密封式	承插 / 法兰	关闭要求较高

产品特点

PVC 风阀经济轻便、调节方便，是一般防腐通风管道的常用调节阀，阀体轻便、价格经济，手柄调节直观，承插和法兰两种连接方式便于现场安装，适用于常温、中等腐蚀的排风系统，主要特点如下。

PVC 成型，耐稀酸稀碱和盐类腐蚀
结构轻巧，安装操作省力，价格经济
手柄调节开度，带刻度和锁定装置
阀瓣转动灵活，常温使用不易卡涩
承插法兰多种连接，配套 PVC 风管
表面光洁不生锈，通风阻力小
规格齐全，适合支路风量平衡调节

阀体材质	PVC 聚氯乙烯
成型工艺	注塑成型
驱动方式	手动手柄
调节件	旋转阀瓣
连接方式	承插胶粘 / 法兰
耐腐蚀性能	耐稀酸稀碱盐类
功能	风量调节 / 启闭
适用气体	常温腐蚀排风
阀瓣结构	单片蝶式
开度锁定	带锁定手柄
密封特征	阀瓣贴合密封

应用行业

实验室通风系统排风支管风量调节
一般性酸碱排气管道支路平衡阀
电子厂腐蚀气体排风管道调节阀
学校和检测机构通风柜支管风阀
环保设备常温排风配套调节阀
建筑通风和人防工程塑料风管阀门
腐蚀性较弱的化工辅助排风系统

典型工艺位置

PVC 风阀安装在常温、腐蚀性中等的排风支管和设备接口处，每个抽风点下游设置一只，用于调试时平衡各支路风量。阀门位置应选在便于人员操作手柄、能看清开度刻度的管段，并避开高温管道和强腐蚀浓酸环境，这些场合应改用 PP 或 PPs 风阀。

在通风系统调试中，先全开各支路 PVC 风阀启动风机，再从最不利环路开始，配合风速或风量测量逐只关小阀门，使各抽风点达到设计风量，最后锁定手柄记录开度。运行中阀门保持设定位置，检修时关闭对应支路。承插胶粘连接的阀门不便于拆卸，需要拆卸的部位应选法兰式。风阀安装前核对口径和承插或法兰连接方式，承插粘接口清洁打胶后插接到位并保持固化时间，法兰连接则加垫对角紧固；阀门装在便于操作和观察开度的位置，避开高温和浓酸强腐蚀环境，调试锁定后标注开度，运行中定期检查阀瓣转动、手柄锁定和密封面，积尘结晶导致卡涩时拆卸清理，老化变形则更换阀门。

常温、腐蚀性中等、预算敏感且采用 PVC 风管的场合，选 PVC 风阀，经济轻便、刚性较好、承插胶粘安装方便，适合一般防腐排风和建筑通风。强酸碱、要求阻燃、气体温度偏高，或采用 PP 风管焊接连接的场合，应选 PP 或 PPs 风阀，耐温和耐腐更好，且可热熔焊接、能配阻燃材质。两者结构原理相同，主要差异在材料耐温、阻燃性能和连接方式，选型时以废气成分、温度、防火要求和管道材质为依据。同一系统尽量统一阀门材料和连接方式，便于施工和备件。对介质成分拿不准的，按腐蚀性更强、温度更高的工况选材质，避免阀门在关键部位提前老化、变形。

不适合。PVC 的耐热温度较低，高温气体长期通过会使阀体和阀瓣软化变形，导致阀瓣卡涩、关闭不严，甚至阀体损坏、影响系统运行。高温排风应选用 PP、玻璃钢或金属风阀，并在废气进入塑料设备前设置喷淋预冷等降温段，把温度降到材料允许范围内。选型时要把废气的正常连续温度和可能出现的峰值温度都提供清楚，留有安全余量，不能只按常温工况选材。即使是短时高温或温度频繁波动，也会加速 PVC 阀门老化变形。对温度边界不清的工况，宜直接选用耐温更高的材质，避免阀门成为系统中耐温薄弱环节，投运后再更换会影响生产。

是否需要阻燃取决于安装场所的防火要求。普通 PVC 具有一定自熄性，但不等同于工程阻燃等级，不能据此用于有明确消防要求的隐蔽空间。安装在室内吊顶、管井、人员密集场所或防火要求高的区域时，应明确要求阻燃材质并查看检测报告，此时选用 PPs 阻燃风阀通常更稳妥。地下空间、实验室、高层建筑和穿越防火分区的排风系统，建议按设计规范选用阻燃阀门。室外开敞、无防火要求的一般腐蚀排风，可用普通材质。具体材质应依据建筑防火设计和当地审查要求确定，在图纸和订货清单中注明材料燃烧性能等级，避免现场以普通材质替代阻燃产品。

承插式 PVC 风阀两端承口套入 PVC 风管后，在配合面涂 PVC 专用胶粘剂粘接固定。粘接前清洁承口和管端、试插到位并标记深度，涂胶均匀后一次插入到位、保持片刻待其固化，期间不要受力转动。胶粘连接成型后不可拆卸，适合固定不动的管段。需要拆卸检修、与设备连接的位置应选法兰式阀门，用螺栓和垫片连接，拆装方便。粘接施工环境要通风、干燥，避免在潮湿和低温条件下作业，以免影响粘接强度。胶粘剂用量适中、涂胶面完整，粘接后按规定时间养护再投入使用，承口处不得有缝隙和虚粘，保证长期不漏风。

普通调节阀阀瓣与阀体之间留有设计间隙，全关时仍会漏风，这是调节阀的正常特性，不能按密闭阀要求衡量。若工艺要求关闭严密、检修隔断或防止气体倒流，应选阀瓣边缘带软密封条的密闭型风阀。已有阀门关不严时，依次检查阀瓣边缘密封条是否老化脱落、阀轴是否松动导致阀瓣不到位、阀体内是否卡有异物、阀瓣是否变形，清理或更换密封件后重新调整阀瓣行程和限位。手动阀确认锁紧机构生效，电动阀核对执行器行程和关到位信号。处理后仍达不到气密性要求的，应更换为密闭型阀门，不能靠加大操作力硬压普通调节阀。

停机后检查阀轴和轴座是否积尘结垢、阀瓣是否被异物或变形阀体卡住、轴孔处是否被误涂胶粘剂粘连。清理卡滞物、校正阀体变形，在轴座处适当润滑，再手动全程启闭确认灵活。若因管道强行对口使阀体长期受力变形，应松开管道法兰释放应力，重新对中安装后再紧固，不能让阀体承受管道强制应力。大口径阀门转动力矩大，应选带轴承或蜗轮等辅助机构的产品，不宜用加力杆硬扳，以免损坏阀轴、手柄和连杆。处理后盘车应全程平稳、无卡滞点，电动阀还要核对执行器扭矩与阀门匹配。日常保持阀轴清洁、定期活动阀门，可减少积尘卡涩。
