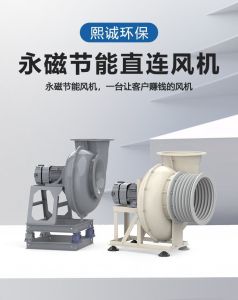

直连永磁节能风机

产品概述

直连永磁节能风机是新一代高效防腐离心风机，核心特征是采用永磁同步电机与风机叶轮直连传动（A 式传动），取代传统 C 式皮带传动和 D 式联轴器传动。永磁同步电机达到一级能效，配合高效三元流叶轮和模具成型的精密蜗壳，风机整体效率显著高于普通防腐风机，同时省去皮带、皮带轮等易损件和复杂的启动配电柜，长期运行节电效果明显，是防腐排风系统节能改造和新建项目的高效风机选择。

传统防腐风机多采用普通电机经皮带拖动叶轮，存在皮带打滑、传动损耗、皮带定期更换和对中维护等问题，电机本身能效也偏低。直连永磁风机把电机轴与叶轮直接连接，传动环节少、机械损耗低；永磁同步电机转子采用永磁体励磁，没有异步电机的转子铜耗，功率因数和效率高，尤其在部分负荷和变频调节工况下节能优势突出。风机过流部件采用防腐材料或防腐处理，适应酸碱腐蚀气体输送。

熙诚环保供应的直连永磁节能风机具备一级能效永磁电机、恒压控制无需传统配电柜、三元流体高效叶轮、A 式直连减少机械损耗、蜗壳全模具件且入风口与叶轮间隙精准、泄漏率低等特点，可配套喷淋塔等废气处理设备使用，规格按风量风压选型，支持变频和恒压运行，为防腐排风系统提供高效、低维护的动力设备。

工作原理

风机的工作原理是叶轮旋转对气体做功。电机带动蜗壳内的离心叶轮高速旋转，叶轮叶片间的气体受离心力作用被甩向叶轮外缘并获得能量，进入蜗壳后减速增压，经出风口排入管道；叶轮中心形成负压，气体从进风口持续被吸入，从而实现气体的连续输送。风机风量风压取决于叶轮直径、转速、叶片形式和管网阻力特性。

节能来自三个环节的共同作用。一是永磁同步电机效率高，永磁转子无需励磁电流，电机损耗小、功率因数接近一，一级能效电机在宽负荷范围内保持高效率；二是 A 式直连取消皮带传动，消除皮带滑动和传动效率损失，也避免皮带老化带来的效率衰减；三是三元流叶轮按三维流动理论设计，叶片型线更符合气体在叶轮内的真实流动，配合模具蜗壳的精准间隙，减少涡流和内泄漏，提高叶轮做功效率。恒压控制根据管网需求调节转速，在变负荷工况下避免阀门节流浪费，进一步降低电耗。

结构组成

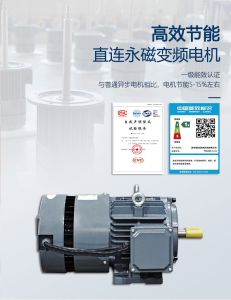

直连永磁节能风机由永磁同步电机、叶轮、蜗壳、进风口、传动连接、机座和控制系统组成。电机为永磁同步电动机，电机轴直接伸出与叶轮连接（A 式直连），中间无皮带轮和联轴器，结构紧凑、对中精度高。叶轮采用三元流叶片设计，防腐材质或防腐涂层，经动平衡校验。

蜗壳为全模具成型件，型线规整、内表面光滑，入风口（集流器）与叶轮进口之间的间隙精密控制，间隙小而均匀，降低气体从高压侧向进口侧的内泄漏，提高容积效率。进风口设软接接口与管道连接，出风口设法兰。机座承托电机和蜗壳，整体固定在基础或钢架上。控制方面电机配套驱动控制器，支持变频调速和恒压控制，可根据压力或风量信号自动调节转速，无需传统星三角启动柜等复杂配电装置。防腐风机过流部件按腐蚀气体性质选用 FRP、PP 或防腐涂层。

规格型号表

下表为直连永磁风机与传统皮带风机的对比，具体型号按性能曲线选型。

产品特点

直连永磁节能风机高效节电、直连免维护、控制智能，是防腐排风系统的节能动力设备，主要特点如下。

• 一级能效永磁同步电机，电机效率和功率因数高
• A 式直连传动，取消皮带，减少机械损耗
• 三元流体高效叶轮，气动效率高，运行平稳
• 蜗壳全模具成型，间隙精准，内泄漏率低
• 恒压控制自动调速，变负荷工况节电明显
• 无需传统启动配电柜，配电和控制简化
• 无皮带等易损件，维护量小，防腐过流部件
