执行器

产品型号	电动风阀角度执行器系列
所属分类	实验室产品
参考价格	咨询商务报价

推荐支持定制工况 10 项技术参数

联系我们 18038067815

产品概述

风阀执行器是安装在风阀阀轴上、为阀瓣转动提供动力的电动装置，又称角度执行器、风门驱动器。它接收控制系统的电信号，内部电机经减速机构把高速小扭矩转动转换为低速大扭矩输出，带动风阀阀轴在 0 到 90 度范围内旋转，从而驱动阀瓣开启或关闭。电动风阀、电动密闭阀和变风量阀的动作都由执行器完成，是通风系统自动控制的末端动力部件。

按控制方式执行器分为开关型和调节型：开关型接收通电信号后转到全开或全关位置，用于风阀远程启闭和联锁；调节型（模拟量型）接收标准模拟信号，可停在任意角度，用于风量连续调节。执行器一般带机械限位、位置反馈、手动操作钮和过载保护，部分型号带弹簧复位，断电时自动回到全开或全关的安全位置。选型核心是输出扭矩与风阀所需力矩匹配，并留有安全余量。

熙诚环保供应多种扭矩和控制方式的风阀执行器，可配套圆形、方形、手动改电动的各类 PP 风阀，也适用于通风柜变风量阀和实验室通风系统。普通环境用标准型，腐蚀气体环境选防腐执行器，开关型用于通断联锁、模拟量型用于变风量调节，电压、扭矩和信号制式按控制系统要求配置。

工作原理

执行器的基本原理是电机减速驱动和位置控制。通电后电机旋转，经齿轮或蜗轮蜗杆减速机构降低转速、放大扭矩，输出轴通过夹盘或联轴器与风阀阀轴刚性连接，输出轴转动时带动阀瓣同步旋转。开关型执行器通电运行到内部凸轮触发的限位位置后断电停止，实现全开或全关；需要反向动作时切换电源相序或给另一组绕组通电。

调节型执行器内部还有位置检测和伺服电路板，输入信号对应目标角度，电位器或传感器检测输出轴实际角度，二者不一致时电机正转或反转直到实际角度等于目标角度，并输出阀位反馈信号，因此可以稳定停在任意开度。弹簧复位型在电机通电时压缩或拉伸弹簧保持工作位置，断电后弹簧释放把阀轴拉回预设安全位置。执行器输出扭矩必须克服阀瓣气动力矩、轴座摩擦和密封压紧力，扭矩不足会导致阀门动作不到位或电机过载。

结构组成

执行器由电机、减速机构、输出轴夹盘、限位机构、控制电路板、外壳和手动机构组成。电机为执行器动力源，减速机构多采用蜗轮蜗杆或齿轮组，把电机高转速降为输出轴低转速并放大扭矩；输出轴夹盘直接卡在风阀方形或圆形阀轴上，部分型号通过连杆驱动。

外壳内两端或一侧设机械限位和行程开关，限定 0 到 90 度行程；调节型外壳内有伺服板、信号端子和位置反馈元件。外壳防护等级适应安装环境，外壳上设手动操作钮或手柄，调试和断电时可脱开电机手动转动阀轴。接线部分包括电源、控制信号、反馈信号和接地端子。弹簧复位型内部增加复位弹簧和离合结构。执行器通过安装支架固定在风阀阀体或风管上，输出轴与阀轴同轴连接。

规格型号表

下表为执行器主要分类和用途，选型时按风阀力矩和控制要求确定。

分类	动作特征	典型用途

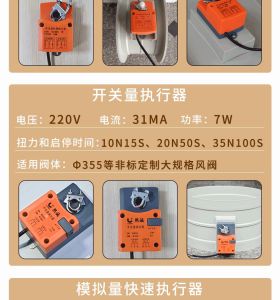

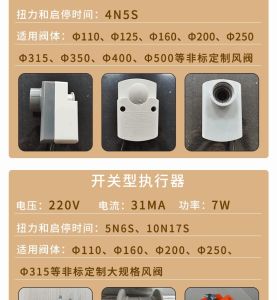

开关型	全开全关	启闭联锁隔断

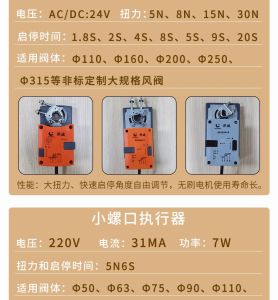

调节型	任意角度	变风量连续调节
复位型	断电回安全位	事故安全联锁

产品特点

风阀执行器扭矩规格齐全、控制方式多样，是电动风阀和通风自控的标准动力部件，主要特点如下。

电机减速驱动，输出扭矩稳定，动作可靠
开关型和模拟量调节型覆盖启闭与调节
0 到 90 度行程，限位准确，带位置反馈
夹盘直连阀轴，安装适配多种风阀
带手动操作机构，调试断电可手动开关
弹簧复位型断电自动回到安全位置
多种扭矩电压和防护等级，配套齐全

动力形式	电动电机
输出行程	0 到 90 度旋转
减速机构	齿轮 / 蜗轮蜗杆
控制类型	开关型 / 调节型
调节信号	标准模拟量可选
位置反馈	限位 / 阀位反馈
手动操作	带手动机构
复位选项	弹簧复位可选
连接方式	夹盘直连阀轴
选型核心	扭矩匹配留余量

应用行业

实验室通风柜电动风阀和变风量阀驱动
防腐排风系统电动风阀远程启闭驱动
电动密闭阀开关和弹簧复位驱动
新风和空调系统风门执行机构
风机进出口联锁风阀电动驱动
楼宇自控通风系统末端风门驱动
手动风阀改造为电动风阀的动力升级

典型工艺位置

执行器直接安装在风阀阀体外侧，输出轴夹盘与风阀阀轴连接，执行器支架固定在阀体上。开关型执行器用于设备排风支管电动阀、风机联锁阀和密闭隔断阀，接入控制柜继电器输出；调节型执行器用于变风量文丘里阀、模拟量风阀，接入控制器模拟量信号。安装位置应便于观察执行器刻度和手动操作，避免阀体滴水、高温和强腐蚀直喷，室外或潮湿场合选相应防护等级。

安装时先核对执行器电源电压与铭牌一致，输出轴与阀轴同轴、夹盘紧固，阀瓣全开全关位置与执行器行程对应；接线由电工按图施工，信号线与动力线分开敷设。调试顺序为先断电手动盘车确认风阀全程灵活，再就地通电核对开关方向和限位，最后接入系统做远程和联锁联调。运行中定期检查动作灵活性、支架紧固和密封防护，长期不动作的阀门定期通电活动一次。

扭矩要与风阀匹配，按风阀阀瓣面积、两侧压差、轴座摩擦和密封压紧力计算所需力矩，再乘以安全系数选取。扭矩不足会动作缓慢、不到位甚至堵转烧电机；扭矩过大也不经济，且可能损坏塑料阀轴和阀体，弹簧复位型扭矩过大还会影响复位配合。一般由风阀厂家根据阀型、口径和风压推荐执行器扭矩，大口径多叶阀和软密封密闭阀要特别核算，用户自配时应提供风阀尺寸和工况由供方确认。

不能简单互换。开关型执行器内部没有伺服控制电路，只能全开全关，不能稳定停在中间位置，用在变风量调节场合会频繁动作且无法定位；调节型执行器可以做开关使用，但成本更高。弹簧复位型与普通型的断电行为不同，也不能随意替换。更换执行器时要保持控制方式、电压、扭矩、行程时间、信号制式和复位方式一致，否则会造成控制失效或安全功能缺失。

按电气和机械两方面排查。电气上检查电源电压是否正常、控制信号有无到达、接线是否松动、内部保护是否动作；机械上脱开执行器手动盘车，判断是风阀阀轴卡涩（积尘结晶、阀瓣卡异物、阀体变形）还是执行器本身故障。确认风阀灵活后再检查执行器电机和限位。不要在阀瓣机械卡死的情况下反复通电，否则电机会因堵转过载烧毁。腐蚀环境还要检查接线端子和外壳是否被腐蚀。

弹簧复位型在通电时电机克服弹簧力把阀门保持在工作位置，断电后弹簧释放，把阀瓣拉回出厂设定的复位位置。复位方向（全开或全关）按安全工艺确定：事故排风阀通常要求断电全开保证排风，防倒灌和隔断阀通常要求断电全关。订货时必须明确断电安全位置，现场安装时核对执行器标识和弹簧动作方向。普通无复位执行器断电后阀门保持原位，不具备故障安全功能，两者不能混用。

常见原因有执行器扭矩不足或选型偏小、阀瓣密封压紧力过大、阀轴与执行器夹盘打滑、行程限位调整不当、阀瓣被异物阻挡或阀轴卡涩。先手动检查风阀全程力矩是否均匀、有无卡滞点，再检查夹盘固定螺丝和阀轴连接是否松动，重新核对执行器 0 度和 90 度限位与阀瓣全关全开位置一致。密闭阀还要确认执行器关闭力矩足以压紧密封圈，力矩不够应更换大扭矩型号。

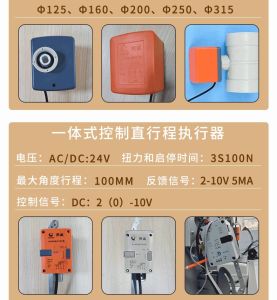

一般执行器外壳和内部元件不具备强防腐能力，直接暴露在酸碱气体中会腐蚀接线端子、电机和齿轮。防腐排风系统应选用防腐型执行器（防腐外壳、密封接线盒、耐腐连接件），或把普通执行器安装在风管外侧清洁区域并加装防腐罩，保证阀轴密封不泄漏腐蚀气体。电缆进线口密封防止腐蚀性气体进入，支架和紧固件用不锈钢或防腐处理。强腐蚀车间建议优先选专门的防腐执行器产品并按防护等级选型。
