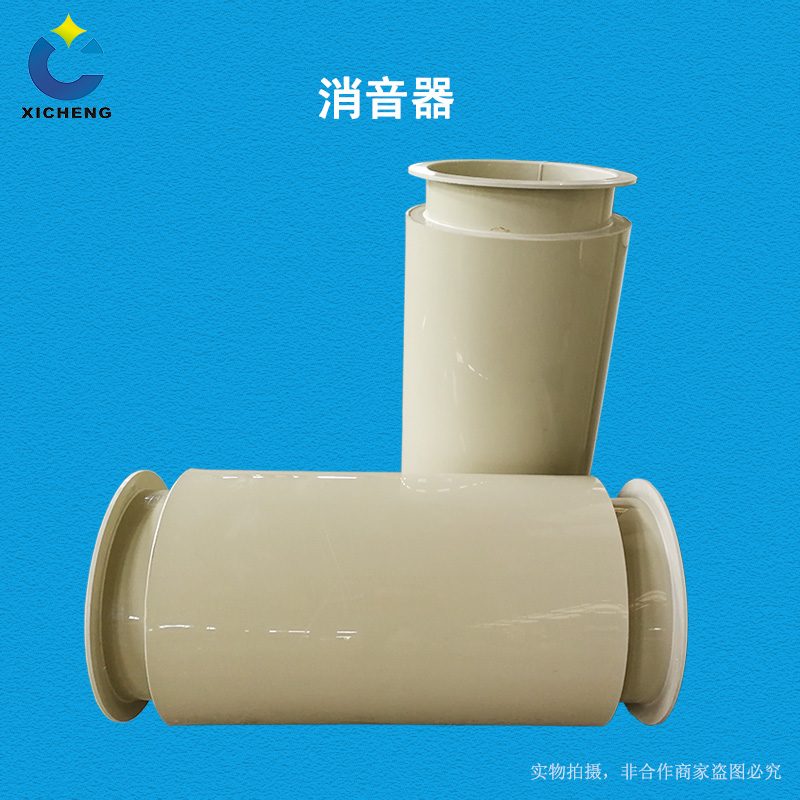

圆通风管道消音器

产品概述

圆通风管道消音器是安装在圆形防腐风管、风机出口和排气筒前的圆筒形消声设备，外壳用 PPs 阻燃板材卷制焊接，内壁敷设环形吸声层或在筒内设置吸声内管，气流从筒内通道通过时声能被吸声材料吸收，从而降低沿圆形管道传播和向排气筒口辐射的风机噪声。

风机噪声包含不同频率成分：阻性消声段利用多孔吸声材料对中高频噪声降噪效果好；抗性消声段利用管道截面突变形成的膨胀腔和共振腔，使特定频率声波在腔内反射、干涉而衰减，对低中频噪声和脉动噪声有效。圆形消音器可做成阻性单筒，也可把阻性段与抗性段组合成阻抗复合式，在较宽频带范围内取得消声效果，这是圆形排气系统噪声治理的常用方案。

熙诚环保可按风机风量、噪声频谱、圆形风管和排气筒直径设计加工圆通风管道消音器，确定筒径、吸声层厚度、内管穿孔率和消声长度，圆形法兰与风管配套，也可与风机出口大小头、软接组成成套风机接管，适用于防腐排风系统的风机出口和排气筒降噪。

工作原理

阻性段的原理是吸声耗散：中心气流通道为穿孔内管，管外环形空间填充吸声材料，声波穿过穿孔进入吸声层后，引起材料孔隙内空气振动，声能因摩擦和黏滞转化为热能耗散，中高频声波波长较短、容易进入孔隙，衰减明显。气流通道保持通畅，吸声材料由穿孔护面管和护面布固定，不被气流带走。

抗性段的原理是声反射和干涉：管道接入比风管截面大的膨胀腔或共振腔时，声波在截面突变处发生反射，部分声能返回声源方向；腔室尺寸与特定波长声波匹配时产生共振抵消，使该频率噪声衰减，抗性段不用吸声材料，对低频和脉动噪声有效，且不怕油污湿气。把阻性段和抗性段串联成阻抗复合式消音器，可同时覆盖高、中、低频，PPs 外壳耐腐阻燃，保证消声器在腐蚀气体中长期有效。

结构组成

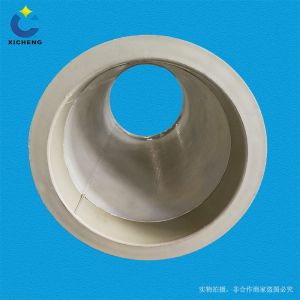

圆消音器由圆筒外壳、吸声内管（或吸声片）、吸声材料、护面结构、抗性腔和两端法兰组成。阻性段外壳为 PPs 卷板圆筒，中心是穿孔 PPs 内管，内管与外壳之间的环形夹层填充吸声棉，穿孔管内壁可覆护面布防止纤维逸出和液滴进入。

阻抗复合式在阻性筒前段或后段串联膨胀腔，膨胀腔为直径加大的封闭圆筒，内部按声学设计设置内插管和隔板，形成抗性消声单元。两端焊圆形法兰与风管、排气筒连接，筒体外壁按负压和长度设加强圈，下部必要时设排液口防止积液。大直径消音器可在中心加吸声锥体或改为多通道，提高有效吸声周长。

规格型号表

下表为圆形消音器的形式和适用频带，按风机噪声频谱选择。

产品特点

圆通风管道消音器圆筒承压好、频带可组合，是圆形防腐风机和排气筒降噪的常用设备，主要特点如下。

• 圆筒形外壳受力均匀，适合风机出口承压
• 阻性段对中高频风机噪声消声效果好
• 抗性段针对低中频和脉动噪声，不怕受潮
• 阻抗复合式宽频降噪，适应复杂噪声频谱
• PPs 外壳和穿孔内管，耐酸碱且离火自熄
• 圆形法兰与圆风管排气筒配套，阻力小
• 筒径长度按风量噪声量身设计，可成套供货
