PP 阻燃模拟量风阀

产品概述

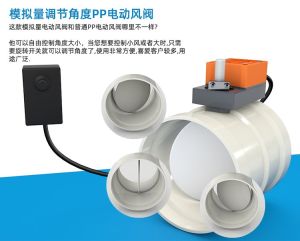

PP 阻燃模拟量风阀是配模拟量调节型电动执行器的 PPs 阻燃风阀，与只能全开全关的开关型电动风阀不同，它可以接收控制系统发出的连续电信号，把阀瓣稳定停留在全关到全开之间的任意角度，并向控制系统反馈当前阀位，从而实现风量的连续、精确、自动调节，是变风量通风和智能排风系统的末端执行部件。

在实验室变风量通风柜系统中，柜门开度变化会改变排风面积，需要实时调节排风量以维持安全面风速；在车间负压控制、风机变频联动和多支路风量平衡中，也需要阀门按传感器信号连续动作。模拟量风阀接收控制器输出的标准信号（常见 0-10V 电压或 4-20mA 电流信号），执行器内部伺服电路比较目标位置和实际位置后驱动电机正反转，使阀瓣精确跟踪目标开度。

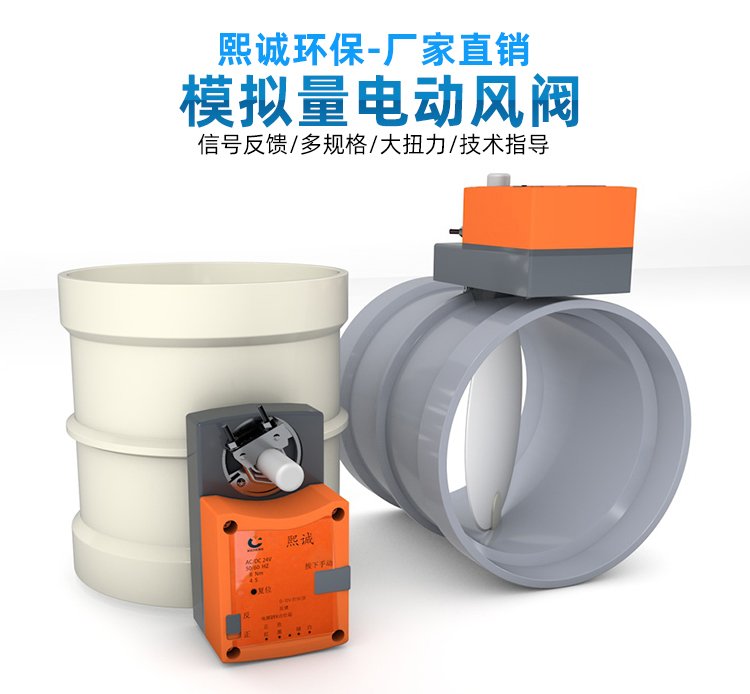

熙诚环保供应的 PP 阻燃模拟量风阀有成型圆形和板焊矩形多叶等形式，PPs 阀体离火自熄、耐酸碱，执行器带阀位反馈和手动机构，可与面风速控制器、压差传感器、PLC 和楼宇自控系统对接，适用于实验室、化工和半导体等需要精确通风控制的防腐排风系统。

工作原理

模拟量风阀的核心是位置闭环控制。控制器根据面风速、压差或风量设定值与实测值的偏差，按控制算法计算出所需阀门开度，输出对应的模拟信号；执行器把信号换算为目标角度，同时内部电位器或编码器检测输出轴实际角度，二者不一致时电机经减速驱动阀瓣转动，直到实际角度等于目标角度，实现阀瓣开度的精确跟随。

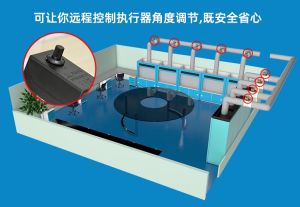

阀瓣角度改变管道流通面积和局部阻力，从而改变支路风量。在变风量通风柜系统中，柜门开大时控制器指令阀瓣开大、增加排风量，柜门关小时阀瓣关小、减少排风量，使柜门开口处面风速始终维持在安全范围，既保证污染物不逸出，又避免风量浪费。PPs 阀体耐腐阻燃，阀轴密封和耐腐轴套保证阀瓣在腐蚀气体中长期小角度往复调节仍然灵活、不卡涩、不漏风。

结构组成

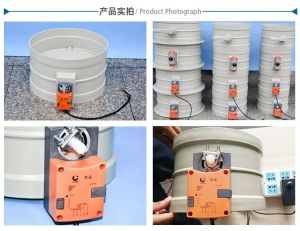

模拟量风阀由 PPs 阀体、阀瓣（或多叶阀叶）、阀轴、轴座密封、模拟量调节执行器、安装支架和接口组成。阀体为成型圆筒或板焊矩形框，阀瓣固定在阀轴上，矩形阀采用多叶联动结构。阀轴伸出端连接模拟量执行器，执行器由支架固定在阀体外侧。

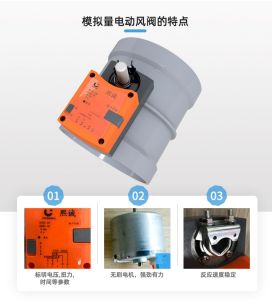

模拟量执行器内部除电机和减速机构外，还包含位置检测元件、伺服控制电路板和反馈电路，具有控制信号输入和阀位信号输出端子，常见信号为 0-10V 或 4-20mA，部分型号支持总线通信。执行器带手动释放机构和开度刻度，调试和断电时可手动操作。阀体两端承插或法兰连接，阀瓣边缘可加密封条提高小开度时的调节线性和关闭气密性。

规格型号表

下表为模拟量风阀与开关型电动风阀的功能对照，选型时需明确信号制式。

产品特点

PP 阻燃模拟量风阀可连续精确调风并闭环反馈，是变风量和智能防腐排风的核心阀门，主要特点如下。

• PPs 阻燃阀体，离火自熄且耐酸碱
• 接收标准模拟信号，阀瓣任意开度连续调节
• 内置位置闭环，定位精确并反馈阀位
• 配合传感器自动维持面风速和负压稳定
• 圆形成型和矩形多叶形式齐全，配套 VAV
• 执行器带手动机构，调试断电可操作
• 减少无效排风，降低风机和空调能耗
