文丘里阀

产品概述

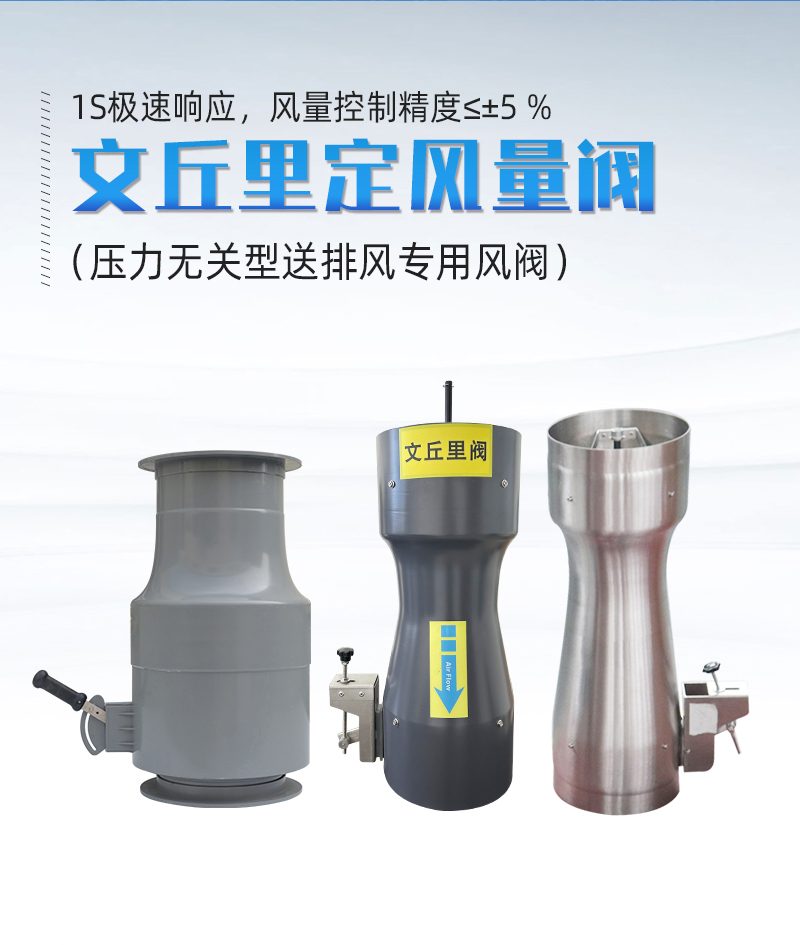

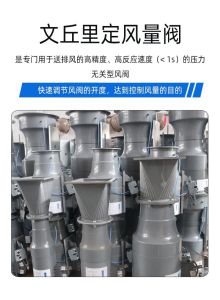

文丘里阀全称文丘里定风量阀，是实验室通风系统中用于自动维持排风量恒定的专用阀门，简称 CAV 阀。阀门外形为文丘里管状，内部装有可轴向移动的锥形阀芯和弹簧调节机构，安装在通风柜排风支管上。当系统风压因其他通风柜开关、风机变频或过滤器堵塞而波动时，阀芯在压差和弹簧力作用下自动移动改变流通面积，使通过阀门的风量保持在设定值，无需电源和控制信号。

普通风阀开度固定后，风量会随管网压力变化而改变，多台通风柜并联系统中开关部分柜位会引起其余柜位风量波动，面风速无法保证。文丘里阀依靠机械自力式调节，把每台通风柜的排风量锁定在设定值，系统风量平衡一次调试完成后长期稳定，不受其他末端开关影响，显著提高通风柜安全性，也避免了频繁调试。阀体一体成型，有 ABS、不锈钢和铝合金等材质，防腐型可耐酸碱气体。

熙诚环保供应的文丘里定风量阀阀体一体成型、结构紧凑，防腐蚀、耐酸碱，阀上带风量设定机构，可按通风柜设计排风量现场设定，圆形接口与风管连接，适用于化学实验室、检测机构和半导体厂房的定风量通风柜排风系统，需要随视窗开度动态调节的场合则选用变风量文丘里阀。

工作原理

文丘里阀利用文丘里节流效应和力平衡原理实现定风量。阀内锥形阀芯与阀体之间形成环形节流通道，阀芯一侧受弹簧推力、另一侧受阀前后压差产生的气动力。当阀前后压差增大时，气动力推动阀芯向关小方向移动，环形通道面积减小、阻力增大，抵消压差升高的影响；压差减小时弹簧把阀芯推向开大方向，通道面积增大。阀芯在新的位置达到力平衡，使通过阀门的风量在一定压差范围内基本保持恒定。

这种调节完全由阀芯和弹簧的机械力平衡完成，不需要外部电源、传感器和控制器，因此可靠性高、响应快，属于自力式定风量装置。阀体的文丘里形流道使气流加速并形成稳定的压差特征，阀芯位置与风量之间具有确定的对应关系，转动设定机构改变弹簧预紧力即可设定不同的恒定风量。防腐材质阀体和阀芯长期接触实验室酸碱排风不生锈、不卡涩，保证机械机构在腐蚀环境中仍能灵活移动。

结构组成

文丘里阀由阀体、锥形阀芯、阀芯导杆、弹簧组件、风量设定机构和两端接口组成。阀体为文丘里形圆筒，一体成型，内壁型线按文丘里流道设计，两端圆形接口与风管承插或法兰连接。锥形阀芯位于阀体中心，可沿导杆轴向移动，阀芯与阀体之间形成环形气流通道。

阀芯后部连接弹簧和调节机构，弹簧力与气动作用力方向相反并保持平衡；阀体外部设风量刻度和设定旋钮或锁定机构，调试时把阀门设定到通风柜设计排风量后锁定。阀内可设限位结构限定阀芯行程，保证在工作压差范围内调节有效。防腐型阀体和阀芯采用 ABS 或不锈钢、铝合金做防腐处理，运动部件少、维护量小。安装方向按阀体气流标识，水平或竖直安装按型号要求确定。

规格型号表

下表为文丘里定风量阀与普通风阀的对比，选型时按末端控制方式确定。

产品特点

文丘里阀机械自力、风量恒定、免电源，是实验室定风量通风柜排风的可靠末端装置，主要特点如下。

• 文丘里效应加弹簧力平衡，压差波动风量恒定
• 纯机械自力调节，无需电源传感器控制器
• 一次调试设定，不受其他末端开关干扰
• 一体成型阀体，结构紧凑，运动部件少
• ABS 或不锈钢铝合金材质，防腐蚀耐酸碱
• 带风量刻度设定机构，现场设定方便
• 响应速度快，运行可靠，维护量小
