防腐执行器

产品概述

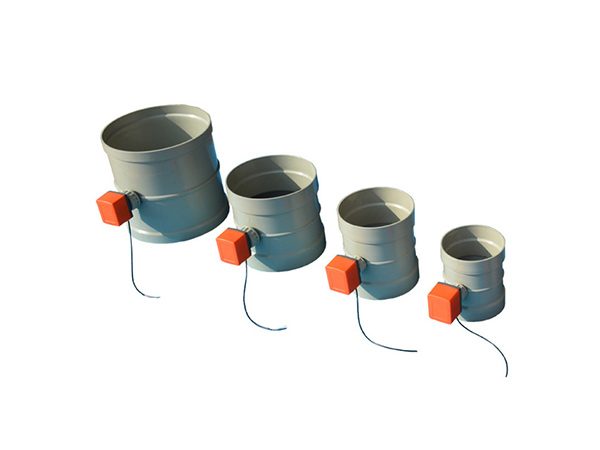

防腐执行器是专门用于酸碱、盐雾等腐蚀性气体环境中驱动防腐风阀的电动执行装置。普通执行器外壳、电机和接线端子长期暴露在腐蚀气体中会锈蚀失灵，防腐执行器在外壳材料、表面处理、接线密封和连接件上做了防腐设计，直接安装在 PP、PPs 防腐风阀上，驱动阀瓣完成开关或调节动作，是化工、电镀、实验室和半导体防腐排风系统中风阀自动化的配套动力部件。

防腐执行器按控制方式分为开关量和模拟量两类。开关量执行器接收通电信号驱动阀门全开或全关，用于设备联锁和远程启闭；模拟量快速执行器接收标准控制信号，可驱动阀门停在任意角度，用于变风量和连续调节。产品扭矩从小到大形成系列，小扭矩配小口径风阀，大扭矩配大口径和多叶风阀，同一防腐平台可覆盖实验室常用的多种风阀直径规格，包括非标定制口径。

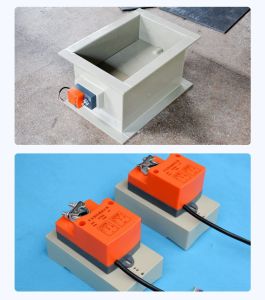

熙诚环保供应的防腐执行器与 PP 圆形风阀、方形多叶阀和密闭阀配套，典型开关量规格电源 220V、功率约 7W，扭矩从数牛米到数十牛米分级，行程时间随扭矩增大而增加；模拟量快速执行器采用 AC/DC 24V 电源，多档扭矩可选。具体扭矩按风阀口径、阀瓣面积和风压选配，执行器与风阀可成套供货，保证连接尺寸和扭矩匹配。

工作原理

防腐执行器的动力原理与普通风阀执行器相同：电机通电后经减速齿轮组输出低转速大扭矩，输出轴夹盘带动风阀阀轴旋转 0 到 90 度。开关量执行器通电运行到全开或全关位置，由内部限位开关断电停止并保持位置，反向动作切换供电回路；模拟量执行器内部伺服电路比较输入信号与输出轴实际位置，驱动电机正反转使阀瓣精确停在目标角度。

防腐能力是本产品的核心，通过多重防护实现：外壳采用防腐工程塑料或经防腐涂层处理的金属壳体，抵抗酸碱气体和盐雾侵蚀；接线盒和出线口采用密封结构，防止腐蚀性气体、水汽进入电机和电路板；输出轴、紧固件和安装支架采用不锈钢或防腐材料，与 PP 风阀连接后不发生电化学腐蚀；输出轴与阀轴之间的密封件阻止管内腐蚀气体沿轴泄漏到执行器。经过这些防护，执行器在腐蚀排风环境中长期运行，电机不卡涩、端子不腐蚀、控制不失灵。

结构组成

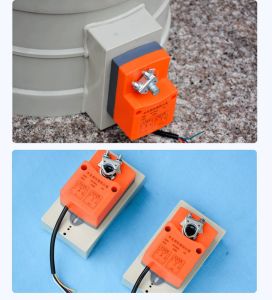

防腐执行器由防腐外壳、电机、减速齿轮组、输出轴夹盘、限位与反馈、控制电路、密封接线盒和安装支架组成。外壳为防腐密封壳体，防护等级适应腐蚀和潮湿环境；电机和减速机构封闭在壳体内，输出轴从壳体下部伸出，通过夹盘与风阀阀轴连接。

开关量型内设全开全关限位开关和到位反馈触点；模拟量型内设位置传感器、伺服电路板和信号端子，常见电源 AC/DC 24V，控制和反馈为标准模拟信号。壳体上设手动操作钮，断电调试时可手动驱动。安装支架和紧固件采用不锈钢等耐腐材料，执行器整体固定在风阀阀体上。不同扭矩规格外形尺寸和夹盘范围不同，按风阀阀轴直径配套。

规格型号表

下表为防腐执行器典型规格分级，具体扭矩与风阀口径按选型匹配。

产品特点

防腐执行器防腐密封、扭矩成系列、控制类型齐全，是腐蚀环境防腐风阀的专用驱动装置，主要特点如下。

• 防腐外壳和密封接线盒，耐酸碱盐雾侵蚀
• 轴系紧固件不锈钢或防腐处理，不生锈卡滞
• 开关量和模拟量两种控制，启闭调节均可
• 扭矩从数牛米到数十牛米分级配套
• 覆盖小口径到大口径及非标 PP 风阀
• 输出夹盘直连阀轴，安装更换方便
• 带手动操作和到位反馈，调试维护方便
