开关型防腐执行器

产品概述

开关型防腐执行器是专门驱动防腐风阀做全开、全关两位动作的电动装置，是防腐执行器中专用于通断控制的类型。它接收开关电信号后，电机经减速机构带动风阀阀轴从全关转到全开或反向转动，到位后自动断电保持，并输出开关到位信号。产品针对酸碱腐蚀环境做了防腐处理，具有抗腐蚀、大扭力、寿命长、快速启停和安装维护简单的特点，与 PP、PPs 防腐风阀配套使用。

在防腐排风系统中，大量风阀只需要两种状态：设备运行时阀门打开、停机时阀门关闭，风机联锁、支路切换、检修隔断都属于这类两位控制，并不需要阀门停在中间开度。开关型执行器结构比调节型简单、控制方便、价格经济、动作迅速可靠，是设备随动风阀和联锁风阀的标准配置。需要阀门连续调节风量时才选用模拟量执行器，两者分工明确。

熙诚环保供应的开关型防腐执行器防腐外壳、密封接线、耐腐轴系，扭矩从小到大形成系列，可匹配从小口径到大口径的圆形、方形防腐风阀，典型电源 220V，带全开全关到位反馈和手动操作机构，可与风机、生产设备和控制柜联锁，广泛用于实验室、化工、电镀和半导体腐蚀排风系统的风阀自动启闭。

工作原理

开关型执行器采用两位式控制。控制系统给出开阀信号，电机通电正转，经蜗轮蜗杆或齿轮减速后输出轴带动阀轴转动，阀瓣从全关位置转向全开，到达全开位置时内部限位开关动作切断电源，电机停止并保持，同时开到位触点闭合向控制柜反馈状态；给出关阀信号时电机反转，阀瓣回到全关位置，关到位触点动作。一次通电完成一个方向的全程动作，因此称为开关型或开关量执行器。

快速启停是开关型执行器的重要特性，电机在信号到来时迅速启动、到位后立即停止，阀门全开全关行程时间短，满足设备联锁和事故动作的时效要求。防腐性能通过防腐外壳、密封接线盒、耐腐输出轴和紧固件实现，腐蚀气体和盐雾不能侵入电机和控制元件，阀轴连接处密封防止管内气体外泄。减速机构具有自锁特性，阀门到位后不受气流波动影响而自行回位，保证开关状态稳定可靠。

结构组成

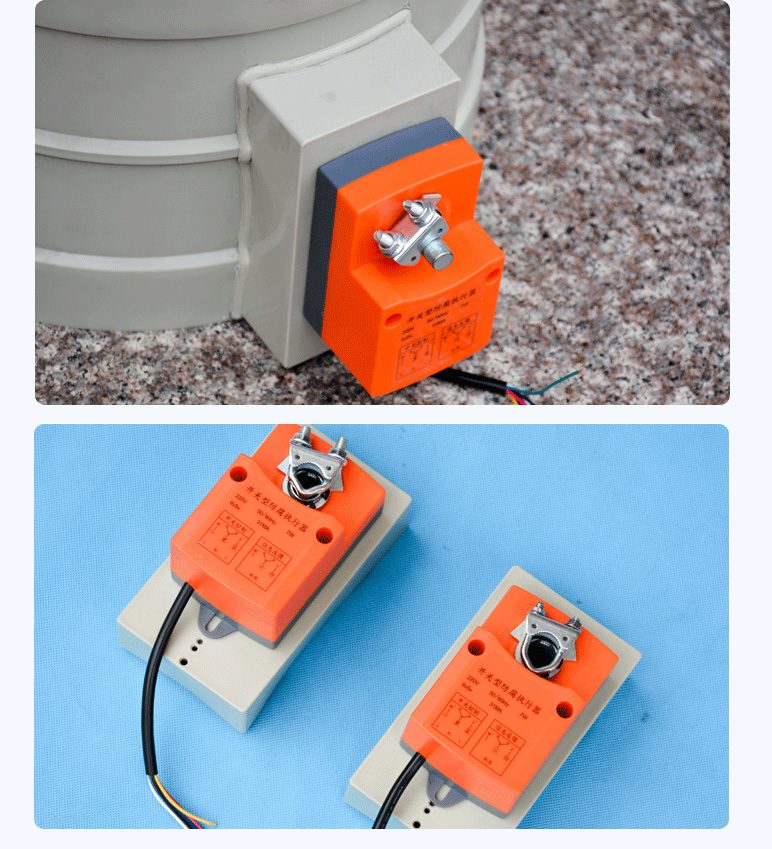

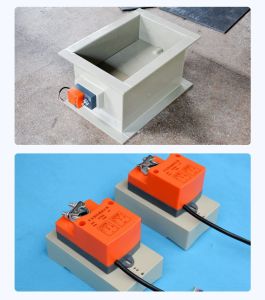

开关型防腐执行器由防腐外壳、电机、减速机构、输出轴夹盘、全开全关限位开关、到位反馈触点、手动操作机构和密封接线盒组成。电机和减速机构封闭在防腐壳体内，输出轴从壳体伸出并通过夹盘卡在风阀阀轴上，支架把执行器固定在风阀阀体上。

接线盒内有电源端子、开阀和关阀控制端子、全开全关反馈端子，盒盖和电缆进线口密封防护。壳体外部设手动操作钮或手柄，断电或调试时脱开电机即可手动开关阀门。部分型号带位置指示，显示阀门当前开关状态。不同扭矩规格对应不同口径风阀，小口径阀配小扭矩快速型，大口径和多叶阀配大扭矩型，输出轴夹盘和支架按风阀阀轴尺寸配套。

规格型号表

下表为开关型与调节型防腐执行器的区别，按控制需求选型。

产品特点

开关型防腐执行器两位动作、快速可靠、防腐耐用，是腐蚀环境风阀联锁启闭的专用驱动装置，主要特点如下。

• 防腐外壳和密封接线，抗酸碱盐雾侵蚀
• 大扭矩减速输出，驱动大口径风阀有力
• 快速启停，全开全关行程短，联锁及时
• 到位限位和反馈，开关状态可监控
• 减速自锁，阀门到位不被气流带动回位
• 带手动操作机构，断电调试可手动开关
• 结构成熟寿命长，安装接线维护简单
