通风柜

产品型号	PP 防腐通风柜系列
所属分类	实验室产品
参考价格	咨询商务报价

推荐支持定制工况 10 项技术参数

联系我们 18038067815

产品概述

通风柜又称通风橱、排风柜，是化学实验室中最常用、最关键的局部排风安全设备。实验人员在通风柜操作腔内进行会产生有害气体、蒸气、粉尘或异味的化学操作，排风系统持续从柜内抽风，在推拉视窗开口处形成向柜内流动的稳定面风速，把污染物限制在柜内并经排风管道处理后排放，使实验人员与有毒有害气体有效隔离。

通风柜不是简单的排风扇加柜子，其性能核心是视窗开口面风速的稳定性和柜内气流组织。面风速过低，有害气体可能从视窗逸出危害人员；面风速过高，造成能源浪费并可能干扰实验、引起柜内气流紊乱。合理的通风柜通过导流板、补风结构和风量控制阀，在视窗不同开度下保持面风速稳定。柜体材质根据实验介质选择，常用 PP、全钢和不锈钢，其中 PP 通风柜耐酸碱腐蚀，适合化学、电镀和半导体实验室。

熙诚环保供应的 PP 通风柜柜体采用 PP 板材制作，耐腐蚀、易清洁，配置可升降钢化玻璃视窗、操作台面、导流板、防水电源、照明和给排水接口，排风出口可配定风量或变风量文丘里阀，支持多台通风柜组成集中排风系统，尺寸和配置可按实验室需求定制。

工作原理

通风柜依靠排风形成的安全气幕工作。排风机经管道从柜内抽风，柜内形成相对实验室的负压，室内空气以较均匀的速度经视窗开口流入柜内，这一向内气流形成一道空气屏障，实验产生的有害气体被气流携带进入排风通道而不能向操作人员方向扩散。视窗开口处的气流速度称为面风速，是衡量通风柜安全性能的核心指标。

柜内设有导流板和上下排风通道，使气流沿操作腔合理组织，污染物经导流板间隙进入排风立管，避免在柜内形成死角和涡流。定风量系统通过文丘里定风量阀维持排风量恒定；变风量系统通过视窗位移或面风速传感器实时测量，控制变风量阀调节排风量，在视窗开度变化时仍保持面风速恒定，并在视窗关闭时降低排风量节能。PP 柜体和导流部件耐酸碱，长期接触腐蚀气体不生锈、不吸附污染物。

结构组成

通风柜由柜体、操作腔、视窗、台面、导流系统、排风接口、控制与照明和水电配件组成。柜体和操作腔内衬采用 PP 板材焊接，耐腐蚀、表面光滑易清洗；上部为排风箱和排风立管接口，下部为操作腔，底部为工作台面和柜体底座。

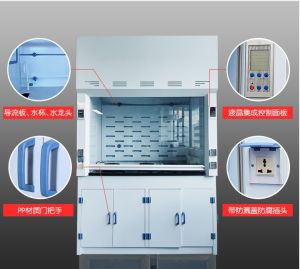

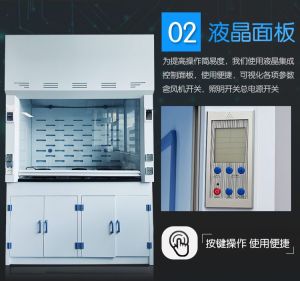

视窗为可上下推拉的钢化玻璃，配配重或机械平衡装置，可停留在任意开度并设上下限位；操作腔后壁和顶部设导流板，形成合理气流通道；台面采用耐腐实芯理化板、PP 板或陶瓷板，设杯槽和滴水结构。排风出口位于柜顶，接风管和风量控制阀。前面板或侧柱设照明开关、防水电源插座、风量显示和声光报警，柜内配 LED 防腐照明，给排水和气体阀门按实验需要配置。

规格型号表

下表为通风柜的主要配置形式，具体尺寸和控制方式按实验室设计。

项目	配置形式	说明
柜体材质	PP / 全钢 / 不锈钢	按介质选择
风量控制	定风量 / 变风量	按节能要求
视窗	推拉钢化玻璃	任意开度定位
台面	理化板 / PP / 陶瓷	耐腐蚀

产品特点

PP 通风柜防腐安全、气流合理、配置齐全，是化学实验室的核心防护设备，主要特点如下。

PP 柜体和内衬耐酸碱腐蚀，适合化学实验
视窗开口稳定面风速，有效隔离有害气体
导流板合理组织气流，柜内无排风死角
可升降钢化视窗，任意开度定位防护好
可选定风量或变风量控制，安全又节能
台面杯槽水电照明一体化，使用方便
面风速显示和报警，运行状态直观可控

柜体材质	PP 聚丙烯板材
视窗	可升降钢化玻璃
排风方式	上部机械排风
控制方式	定风量 / 变风量可选
面风速控制	视窗开口恒定面风速
内部导流	后壁导流板
台面材质	耐腐理化板 / PP
照明	柜内防腐照明
排风接口	柜顶接风管风量阀
耐腐蚀性能	耐酸碱腐蚀

应用行业

化学和化工实验室酸碱挥发操作防护
检验检测机构样品前处理通风柜
制药企业研发和质检实验室通风柜
半导体和电子厂湿法化学工序通风柜
电镀和表面处理实验室腐蚀操作排风
学校和科研院所化学教学实验通风柜
医院病理科和疾控实验室试剂操作防护

典型工艺位置

通风柜沿实验室墙面或专用排风竖井布置，多台通风柜排风支管接入水平排风干管，经楼层或屋面排风机集中抽出，有害气体根据性质接入喷淋、吸附等处理设备后由排气筒排放。每台通风柜排风支管设风量控制阀（定风量或变风量文丘里阀），干管设风机和消声器，实验室保持相对走廊的负压，补风经房间新风系统或门窗无组织补充。

安装时通风柜就位调平，柜顶排风接口与防腐风管、风量阀和软接连接，多台柜共用风机时各支管风量阀按面风速要求平衡。变风量系统接好视窗位移或面风速传感器、控制器和电动风阀线缆。投用前逐台检测视窗面风速均匀性和稳定性，校验报警功能，培训操作人员保持视窗合理开度、不在柜内堆放物品阻挡气流。

面风速应按实验产生的污染物类型和相关标准确定，常见化学操作通常控制在标准推荐的面风速范围内，具体数值以实验室通风设计规范和产品要求为准。面风速过低有害物可能逸出，过高则浪费空调新风能耗并造成柜内紊流。变风量通风柜通过传感器和调节阀在视窗任意开度维持设定面风速；定风量通风柜在设计视窗开度下面风速合格即可，视窗开度变化后面风速会改变，这是两种系统的本质区别。

PP 通风柜柜体和内衬为聚丙烯，耐酸碱盐腐蚀、不生锈，适合经常使用盐酸、硝酸、硫酸、碱液和腐蚀性气体的化学、电镀、半导体实验室。全钢通风柜强度高、耐高温和有机溶剂性能较好，适合以有机试剂、高温加热为主的实验室，表面经防腐喷涂但耐强腐蚀不如 PP。强腐蚀场合选 PP，有机溶剂和明火高温为主选全钢或不锈钢，介质复杂时可向厂家说明常用试剂综合选材。

定风量通风柜排风量恒定，结构简单、投资低，但视窗关小后面风速升高、能耗不降低，适合通风柜数量少、使用频率低的实验室。变风量通风柜通过视窗位移或面风速传感器联动文丘里变风量阀，视窗开大时增大排风量、关小时减小排风量，始终维持面风速恒定，安全且显著节约空调新风能耗，适合通风柜数量多、运行时间长、有节能要求的现代化实验室，但初投资和控制维护要求更高。

不建议把通风柜当储物柜长期使用。操作腔内长期堆放试剂瓶和器材，会阻挡导流板和后部进风通道、破坏柜内气流组织，使局部面风速不足，形成污染物积聚和涡流，还会增加化学品混放、泄漏反应的风险。通风柜是操作防护设备，只在实验过程中放置当前使用的少量物品，实验结束后化学品应存入专用药品柜、试剂柜或防爆柜，保持操作腔、导流板和排风通道畅通。柜内杯槽、台面和导流板后部也不应长期积存废液和杂物。需要存放化学品应配置符合储存要求的专用柜，并按相容性分类存放，从根本上消除通风柜内堆积带来的安全和排风隐患。

取决于排放的污染物和当地环保要求。排放一般余热、少量无害气体时可经排气筒高空稀释排放；实验产生酸碱雾、有机挥发物、有毒有害或有异味气体时，应接入对应的喷淋吸收、活性炭吸附等处理设备，达标后排放。多台通风柜排风集中收集后进入处理设备是常见做法。具体是否处理、采用何种工艺，应按污染物种类、排放量和环评批复确定，不能仅凭通风柜数量判断。

按系统顺序排查：先检查视窗开度和柜内是否有物品阻挡气流、导流板是否安装到位；再检查排风支管风量阀开度是否正确、过滤器或废气处理设备是否堵塞、风管是否漏风或积尘；然后检查风机运行状态、皮带和叶轮、变频设定；多台柜系统还要检查各支路风量平衡是否被破坏。变风量系统还要检查传感器、控制器和风阀执行器是否正常。排查后用面风速仪复测，必要时重新调试风量平衡。
