方形通风管道消音器

产品概述

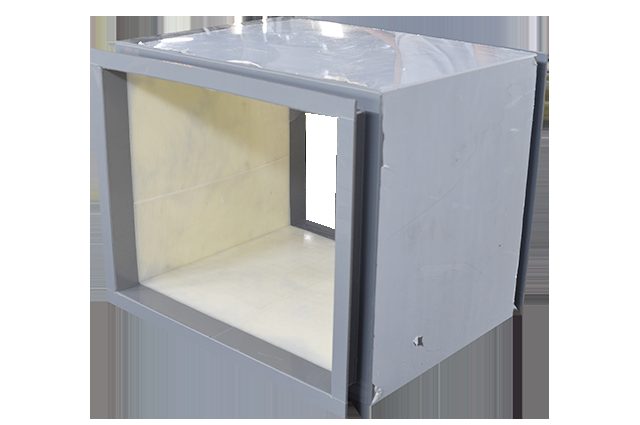

方形通风管道消音器是安装在矩形防腐通风管道中、用于降低风机和气流噪声的消声设备，外形为矩形箱体，外壳用 PPs 阻燃板材折焊，内部平行布置多片填充吸声材料的消声片，气流在片间通道流过时，声能被吸声材料吸收转化，从而降低沿管道传播的风机噪声。矩形截面与方形风管一致，两端方形法兰连接。

防腐排风系统中，风机叶轮转动和气流脉动产生的噪声会沿风管传播到车间和排气筒出口，影响作业环境和厂界噪声达标。阻性消声器对中高频噪声降噪效果好，是通风风机噪声控制最常用的形式。吸声片数量越多、片间通道越窄、消声器越长，消声量越大，但阻力也相应增加，需要在降噪和能耗之间平衡。PPs 外壳耐酸碱、离火自熄，适合腐蚀排风系统。

熙诚环保可按风机风量、噪声频谱和矩形风管尺寸设计加工方形片式消音器，确定通道流速、片间距和消声长度，吸声片护面采用防腐穿孔板或耐腐护面材料防止纤维被气流带出，两端配方形法兰和检修结构，也可结合阻抗复合形式拓宽消声频带。

工作原理

方形消音器主要利用阻性吸声原理。消声片内部填充多孔吸声材料，表面为穿孔护面板，气流携带噪声在片间通道传播时，声波进入吸声材料孔隙，引起孔隙内空气和纤维振动，声能通过摩擦和黏滞作用转化为微量热能耗散，反射回去的声波减弱。每经过一段吸声通道，沿程声能不断衰减，消声器越长消声量越大。

阻性消声器对中高频噪声效果显著，因为高频声波波长短，容易进入多孔材料被吸收；对低频噪声效果相对较弱，低频成分突出时可增加消声片厚度、采用阻抗复合结构（在阻性通道中加入抗性膨胀腔或共振腔）拓宽消声频带。PPs 外壳和防腐护面保证吸声材料在腐蚀气体中不被浸湿板结，护面穿孔板阻挡纤维飞散，消声片结构保持稳定，吸声性能不随腐蚀环境快速劣化。

结构组成

方形消音器由矩形外壳、消声片、护面结构、端部法兰和检修件组成。外壳由 PPs 板折焊成矩形箱体并设加强筋，两端焊方形法兰与矩形风管连接。消声片为平行安装的长条矩形片，片内填充吸声棉或吸声材料，表面覆盖防腐穿孔护面板和护面布，防止吸声材料被气流吸出。

消声片两端可做成尖劈或流线形导流头，降低气流进入片间通道的局部阻力并减少再生噪声。片间形成若干等宽气流通道，片间距按控制流速确定。外壳设检修门或可拆端板，便于检查和更换吸声材料。需要宽频降噪时，在阻性片式结构基础上组合抗性腔或微穿孔结构，形成阻抗复合消声器。

规格型号表

下表为消音器主要设计参数的影响规律，具体按噪声计算。

产品特点

方形通风管道消音器阻吸声降噪、防腐阻燃、与矩形风管配套，是风机噪声治理的常用设备，主要特点如下。

• 阻性片式结构，对风机中高频噪声降噪好
• PPs 板外壳，耐酸碱且离火自熄
• 矩形截面方形法兰，与矩形风管直接配套
• 吸声片护面防腐防飞散，性能稳定
• 流线形片头降低阻力和气流再生噪声
• 片间距和长度按风量噪声量身设计
• 可做阻抗复合结构，拓宽低频消声
