大流量废气塔专用水泵

产品概述

大流量废气塔专用水泵是喷淋塔、洗涤塔、酸雾净化塔等湿法废气处理设备的配套循环泵，负责把塔底水箱中的吸收液（碱液、酸液或清水）加压输送到塔内各层喷淋管，经喷嘴雾化喷淋，与废气接触后落回水箱循环使用。废气塔循环的特点是流量大、扬程相对不高、输送介质含酸碱且可能夹带少量颗粒，因此专用泵普遍采用 PP、PVDF 等耐腐蚀塑料材质，按防腐离心泵设计，区别于普通清水泵。

废气塔循环泵常见立式槽内泵（液下泵）和卧式防腐泵两种形式。立式槽内泵的泵体直接安装在水箱顶板上、叶轮部分浸入液体中，电机在液面以上，采用无轴封结构，不存在机械密封泄漏问题，短时间缺水空转也不易损坏，节省地面空间，是喷淋塔最常用的形式；卧式防腐泵安装在水箱旁地面，通过吸水管从水箱抽水，配机械密封，检修方便。两种泵过流部件全部耐酸碱，适应循环液腐蚀环境。

熙诚环保配套供应大流量废气塔专用水泵，按喷淋塔处理风量、喷淋层数、喷嘴数量和所需喷淋压力确定流量和扬程，泵体材质按循环液成分和温度选择，可与喷淋塔成套供货并配套阀门、管路和备用泵，保证废气塔喷淋循环连续可靠运行。

工作原理

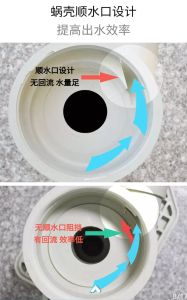

废气塔水泵属于离心泵，工作原理是叶轮高速旋转带动泵内液体，液体在离心力作用下从叶轮中心被甩向叶轮外缘并获得压力能和速度能，进入蜗壳后减速增压，经出口压入喷淋管路；叶轮中心形成低压，水箱中的液体在大气压作用下经进水管或泵体下部持续进入叶轮，实现液体的连续输送和循环。电机通过长轴（立式）或联轴器（卧式）带动叶轮旋转。

在废气塔系统中，水泵把循环液加压到喷淋管，液体经喷嘴形成细小液滴和均匀喷淋覆盖整个塔截面，为填料层提供液膜和洗涤液，完成气液吸收后液体靠重力落回塔底水箱，水泵再从水箱吸液，形成闭路循环。立式槽内泵因叶轮浸在液下、取消了轴封，靠输送液体自身润滑和冷却，不存在密封件被酸碱腐蚀泄漏的问题，且允许短暂空转；泵的流量和扬程特性要与喷嘴、管路阻力匹配，保证每层喷淋的压力和雾化效果，流量不足会使填料出现干区、降低净化效率。

结构组成

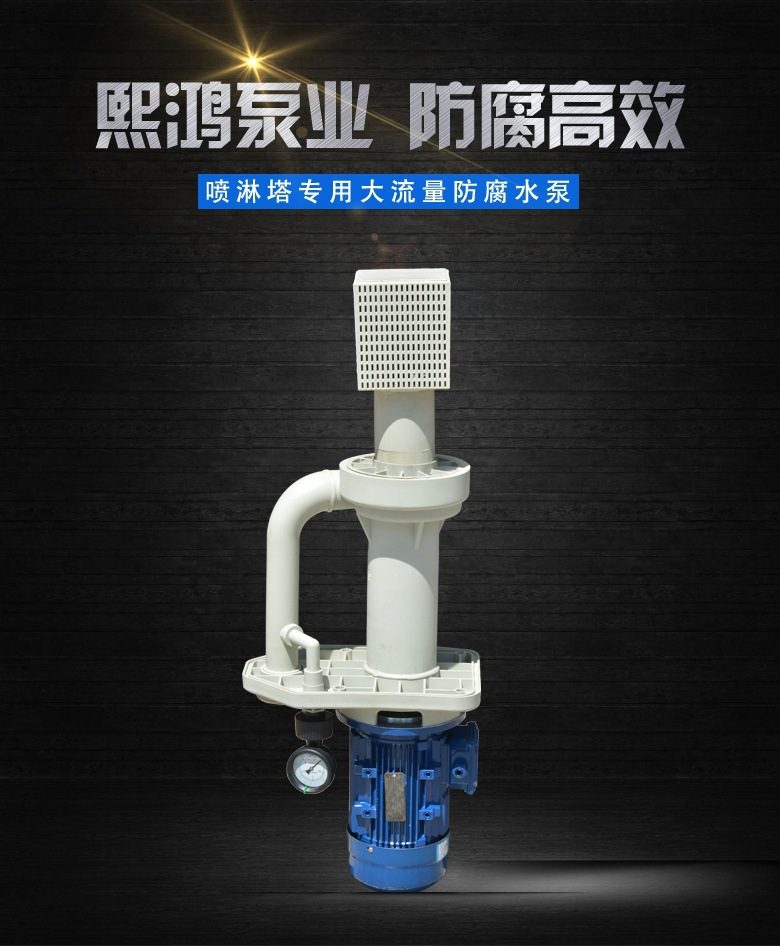

大流量废气塔专用水泵由电机、泵体、叶轮、泵轴、进出口、安装板或底座、密封结构组成。立式槽内泵上部为标准电机，电机座固定在水箱顶板上，长轴向下伸入水箱，下部为泵体和叶轮浸入液面，出液管沿泵侧引出接喷淋管，采用无轴封（无机械密封）结构。

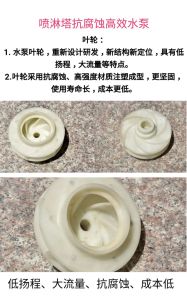

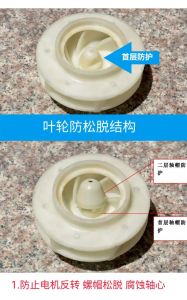

泵体、叶轮、蜗壳和出液管等过流部件采用 PP、PVDP 或 FRPP 等耐腐蚀塑料注塑或成型，耐酸碱盐腐蚀；叶轮多为闭式或半开式离心叶轮，半开式抗杂质能力较好。电机与泵体之间有可靠的隔离和防护，防止腐蚀性气体和液体侵蚀电机。卧式泵另设泵座、联轴器、机械密封和吸水管，配底阀或引水装置。泵进出口配法兰或螺纹与管路、阀门连接，现场配阀门、软接、压力表和过滤器，重要系统设一用一备。

规格型号表

下表为立式槽内泵与卧式防腐泵的特点对照，按安装条件选型。

产品特点

大流量废气塔专用水泵防腐耐酸碱、流量大、运行可靠，是喷淋塔稳定净化的关键配套，主要特点如下。

• 过流部件 PP 或 PVDF 材质，耐酸碱盐腐蚀
• 大流量低扬程，匹配喷淋塔多层喷嘴
• 立式无轴封结构，不泄漏、允许短暂空转
• 槽内安装节省空间，吸入可靠不灌引水
• 叶轮抗堵设计，适应循环液少量杂质
• 与喷淋塔成套匹配，喷淋压力稳定
• 规格齐全，可配阀门管路和备用泵
