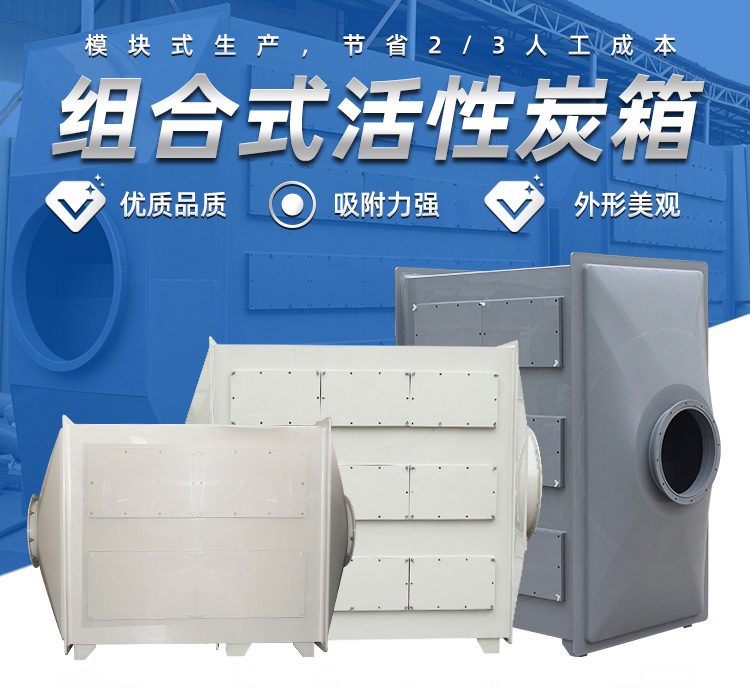

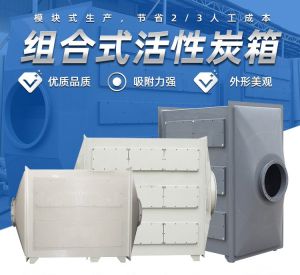

抽屉式活性炭吸附箱

产品概述

抽屉式活性炭吸附箱是利用活性炭吸附作用处理有机废气和异味的干式净化设备，箱体为 PP、PPs 或碳钢防腐结构，内部设置多层可抽拉的活性炭抽屉（吸附单元），抽屉内装填蜂窝状或颗粒状活性炭。有机废气在风机负压作用下进入箱体，依次通过各层活性炭吸附层，废气中的挥发性有机物（VOC）和异味分子被活性炭发达的孔隙表面吸附截留，净化后的气体经风机和排气筒高空排放。

抽屉式结构是该设备的突出特点：活性炭装填在带格栅的抽屉内，抽屉沿导轨推入箱体并压紧密封，活性炭吸附饱和后，打开检修门像拉抽屉一样抽出吸附单元，更换或再生炭料后推回即可，不需要人员进入箱体，更换快捷、炭料装填均匀、密封可靠。设备可装蜂窝活性炭（风阻小、与气体接触面积大，适合大风量）或颗粒活性炭（吸附容量大，适合低风量高浓度），按废气性质和风量选择。

熙诚环保可按处理风量、污染物种类和浓度设计抽屉式活性炭吸附箱，确定活性炭装填量、层数和停留时间，箱体可采用 PP 或 PPs 防腐阻燃材质，配套进出风口、检修门、压差检测和更换提示，适用于涂装、印刷、化工、制药等行业低浓度、大风量有机废气和异味的净化，常作为末端达标或应急处理设备。

工作原理

活性炭吸附属于物理吸附过程。活性炭经过活化处理，内部具有极其发达的微孔结构和巨大的比表面积，废气通过活性炭层时，VOC 和异味分子扩散进入活性炭孔隙，被孔隙表面的分子引力（范德华力）吸附固定，气相中的污染物转移到固相活性炭上，气体得到净化。蜂窝活性炭的直通小孔和颗粒炭的颗粒间隙提供了很大的接触表面，废气在通过吸附层的停留时间内与活性炭充分接触而被吸附。

吸附是一个动态平衡过程，活性炭吸附容量有限，运行中吸附前沿逐渐向出口移动，当出口污染物浓度达到穿透值（吸附饱和）时，活性炭失去净化能力，需要更换或脱附再生。抽屉式炭箱通过分层抽屉使炭层厚度和气流分布均匀，保证每个抽屉的活性炭都得到充分利用；箱体在系统中处于风机负压段，未净化气体不会向外泄漏。吸附是物理过程，污染物只是被富集在炭上并未销毁，饱和活性炭属于危险废物或按规定管理，需交由有资质单位处理或再生，不能随意丢弃。

结构组成

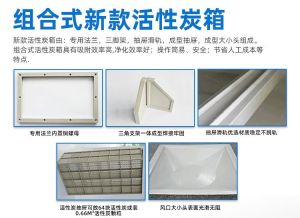

抽屉式活性炭吸附箱由箱体、活性炭抽屉、活性炭、气流分布板、检修门、进出风口和密封结构组成。箱体为焊接矩形箱体，外壁加强，一端进风、另一端出风，内部沿气流方向布置多层抽屉导轨。箱体设检修门和压紧机构，抽屉数量和层数按风量和炭层厚度设计。

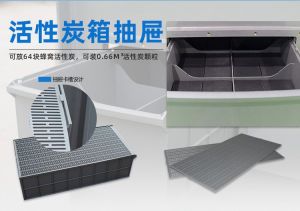

活性炭抽屉为带格栅孔板的框体，底面和迎风面为多孔板或网格，内部装填蜂窝或颗粒活性炭，抽屉推入后周边用密封条压紧，迫使气流全部穿过炭层而不走短路。箱内进口侧可设气流分布板使废气均匀进入各抽屉，出口侧留出静压箱。箱体设压差表接口监测炭层阻力，必要时设取样口检测进出口浓度。PP 或 PPs 箱体耐酸碱、可阻燃，配套支腿、吊耳和检修平台。

规格型号表

下表为蜂窝炭与颗粒炭的特点对照，炭种按废气性质选择。

产品特点

抽屉式活性炭吸附箱结构简单、换炭方便、净化效率稳定，是低浓度有机废气和异味治理的常用设备，主要特点如下。

• 活性炭物理吸附，对多种 VOC 和异味有效
• 抽屉式装填，抽拉更换炭料快捷方便
• 蜂窝炭阻力小，适合大风量有机废气
• 分层炭层气流均匀，吸附容量利用充分
• 密封条压紧，废气不走短路，负压不漏气
• PP 或 PPs 箱体，耐酸碱腐蚀可阻燃
• 可设压差和浓度监测，提示更换活性炭
