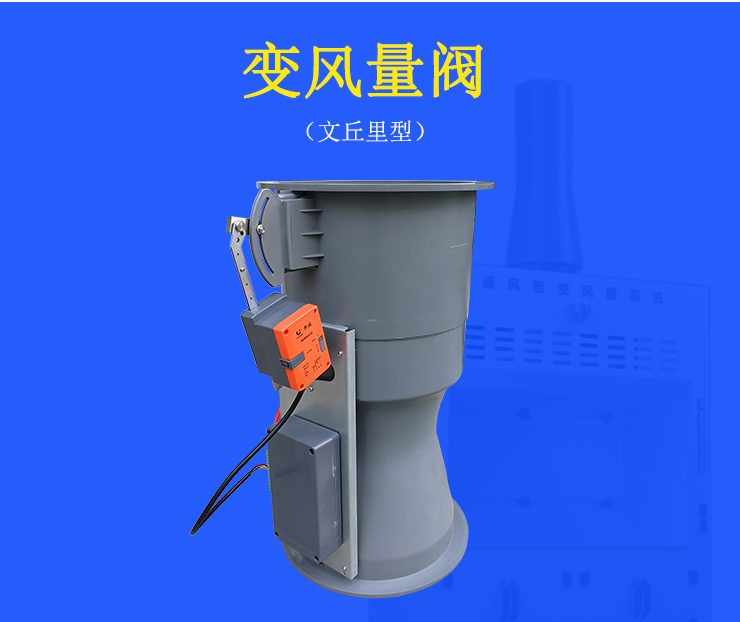

变风量文丘里阀

产品概述

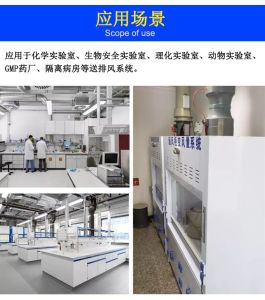

变风量文丘里阀简称 VAV 文丘里阀，是实验室变风量通风系统的核心控制设备，安装在通风柜排风支管上。它在文丘里阀体基础上增加了风量测量段、压差采样气管、控制器和电动执行器：内置测量段实时检测排风量，压差信号经采样气管传给控制器传感器，控制芯片将实测风量与目标风量比较后，命令执行器带动阀芯（叶片）转动改变开度，使排风量跟随通风柜视窗开度变化，始终维持视窗面风速恒定。

通风柜视窗上下推拉时，开口面积不断变化：定风量系统排风量不变，视窗关小后面风速升高、能耗浪费，视窗开大后面风速可能低于安全值。变风量文丘里阀通过视窗位移传感器或面风速控制模式，视窗开大时自动增大排风量、视窗关小时自动减小排风量，把面风速稳定在安全范围，既保证有害气体不逸出，又在视窗关闭时大幅减少排风量，节约空调新风和风机能耗，是现代化实验室通风控制的主流方案。

熙诚环保供应的变风量文丘里阀阀体采用防火阻燃材料，耐腐蚀，适用于酸碱排风环境；控制器支持位移控制和面风速控制模式，带风量显示、故障报警和楼宇通讯接口，执行器响应快、调节稳定，可与变频排风机、新风系统和实验室监控系统联动，实现通风柜排风的智能化和节能运行。

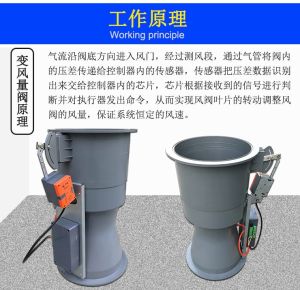

工作原理

变风量文丘里阀的工作过程是一个快速闭环控制。气流进入阀门后先经过内置风量测量段，测量段利用文丘里节流或多点测速产生与风量对应的压差，采样气管把压差信号传给控制器上的压差传感器，芯片根据压差计算出实时排风量。控制器同时接收通风柜视窗位移传感器信号或面风速设定，计算出当前视窗开度下所需的目标排风量。

当实测风量与目标风量不一致时，控制芯片输出指令驱动电动执行器，执行器带动阀芯或调节叶片转动，改变阀门流通面积：风量偏大则关小、偏小则开大，直到实测风量回到目标值。整个测量、比较和执行过程快速循环进行，操作人员移动视窗时排风量在很短时间内完成跟随，面风速保持恒定。文丘里阀体本身的流道特性使阀芯开度与风量对应关系稳定、抗管网压力波动能力强。防火阻燃阀体和耐腐测量元件长期接触酸碱排风不腐蚀、测量不漂移，保证控制精度和可靠性。

结构组成

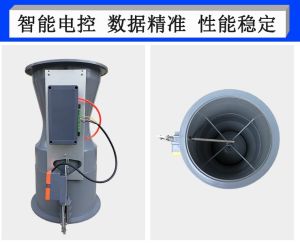

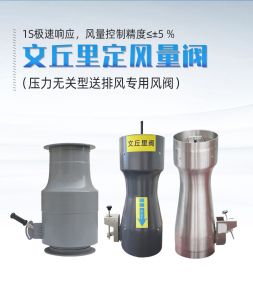

变风量文丘里阀由文丘里阀体、可调阀芯或叶片、风量测量段、压差采样气管、控制器、电动执行器和接口组成。阀体为文丘里形圆筒，采用防火阻燃工程材料，耐酸碱腐蚀，两端圆形接口与风管连接；阀内阀芯由执行器驱动改变环形通道面积。

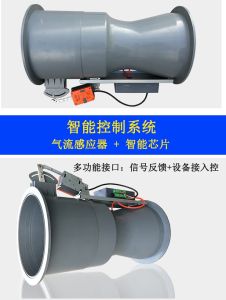

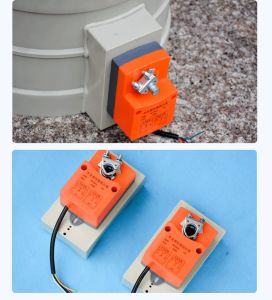

风量测量段设在阀内气流稳定区，通过采样气管连接到控制器的压差传感器；控制器集成芯片、显示屏、按键和通讯接口，安装在阀体上或邻近位置，接收视窗位移传感器、面风速传感器信号并输出执行器控制指令；电动执行器直接安装在阀轴上，带手动操作和位置反馈。系统配套还包括视窗位移传感器、面风速传感器（面风速控制模式）、声光报警面板和变频风机联动接口，多台 VAV 阀可经通讯总线接入实验室通风监控系统。

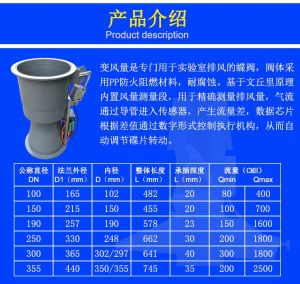

规格型号表

下表为变风量阀与定风量阀的控制对比，按通风系统形式选型。

产品特点

变风量文丘里阀闭环控风、安全节能，是现代实验室通风柜控制的核心装置，主要特点如下。

• 实时测量排风量并闭环调节，面风速恒定
• 视窗关闭自动降风量，显著节约新风能耗
• 文丘里测量稳定，抗管网压力波动能力强
• 响应速度快，移动视窗后快速跟随
• 防火阻燃耐腐阀体，适应酸碱排风环境
• 带风量显示、故障报警和通讯接口
• 可与变频风机和楼宇自控系统联动
