PP 阻燃喷淋塔

产品型号	PP-T 系列（φ800–φ3000）
所属分类	废气处理设备
参考价格	咨询商务报价

推荐支持定制工况 13 项技术参数

联系我们 18038067815

产品概述

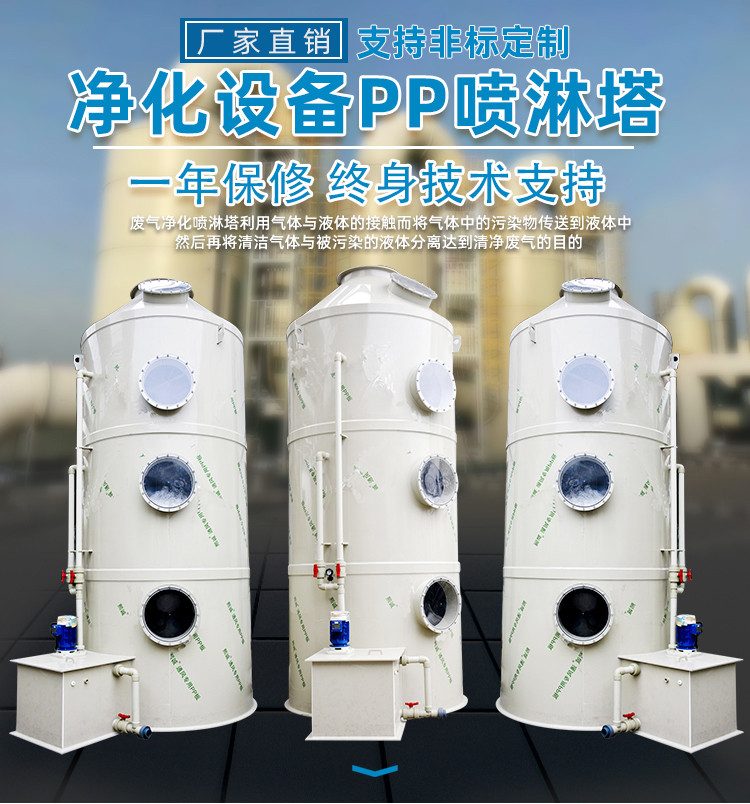

PP 阻燃喷淋塔又称 PP 洗涤塔、酸雾净化塔，是针对工业酸碱废气、酸雾及有机废气前置处理的湿式净化设备。废气由风管引入塔内，经过填料层与喷淋吸收液充分接触发生吸收中和，污染物被液相捕集，气体经除雾层脱水后由风机排入大气，吸收液在塔底经水泵增压循环喷淋，使净化气体达到排放标准。设备采用防腐耐酸碱、抗 UV 的 PP 阻燃板材加工制作，结构合理、外形美观、牢固耐用，可根据废气成分和现场工况匹配吸收液与塔型，是工业废气治理中应用广泛的湿式净化设备。

工作原理

塔内主要由喷淋系统和填料系统组成。废气经过填料层段时，与填充物表面流动的洗涤液充分接触，中和废气中所含的酸性或碱性污物，随后清洁气体与被污染液体分离。净化气体经除雾板脱水除雾后由风机排出，吸收液落到塔底经水泵增压在塔顶喷淋而下，回流塔底循环使用。针对漆雾等粘性废气及含粉尘较多工况，可选用旋流塔，利用尘粒与液滴惯性碰撞、离心分离和液膜黏附作用除尘。

结构组成

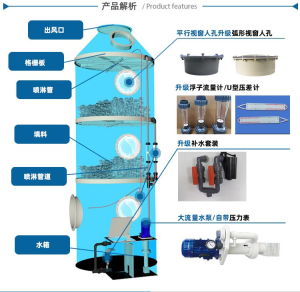

设备自下而上主要由进风口、储液水箱、循环水泵、填料层、格栅板、喷淋层、视窗检修口、除雾层、大小头、出风口等部分组成。填料层采用 PP 多面空心球或拉西环等填料，增大气液接触面积；喷淋层采用多层喷嘴布置，喷淋均匀无死角；除雾层用于脱水除雾，减少带液保护后端风机；视窗采用透明阻燃材质，便于观察与检修。标配喷淋管、球阀、流量计、压差计、一体格栅、水箱盖板、补水排水套装及大流量水泵，各部件采用标准化模块设计，现场安装维护方便，储液水箱与塔体一体成型，减少渗漏风险。

塔型分类

按结构分为立式喷淋塔、卧式塔、旋流塔、缠绕塔四类。立式圆形塔占地小、成本低，为常规工况首选；卧式方形塔制作相对复杂、成本较高，但高度低，适合安装高度受限场合；旋流塔采用多层旋流叶片顺逆双向喷淋，适合漆雾等粘性废气及含粉尘工况；缠绕塔一体缠绕成型，机械强度高、整体性好、耐腐蚀抗渗漏，壁厚可在八至七十毫米范围定制，适合对强度和寿命要求高的工况。

规格型号表

规格型号	桶身mm	底板mm	喷淋层	填料层高度mm	除雾层	除雾段高度mm	视窗规格	出风口
φ800	8	8	2/1	400	1	600	φ400	φ315
φ1000	8	10	2/1	400	1	600	φ400	φ355
φ1200	8	10	2/1	400	1	600	φ400	φ400
φ1500	8	10	2/1	500	1	600	φ500	φ500
φ1800	10	10	2/1	500	1	600	φ500	φ600
φ2000	10	12	2/1	500	1	600	φ500	φ650
φ2200	10	12	2/1	500	1	600	φ500	φ700
φ2500	12	12	2/1	500	1	600	φ500	φ800
φ2800	12	15	2/1	500	1	600	φ500	φ900
φ3000	12	15	2/1	500	1	600	φ500	φ1000

标配喷淋管、球阀、流量计、压差计、一体格栅、水箱盖板、新型补水排水套装、大流量水泵；整体尺寸与结构可根据客户现场及处理风量要求定制。

产品特点

采用 PP/PPs 阻燃板材，耐酸碱、抗 UV、阻燃，使用寿命长
专用填料配合多层喷淋，气液接触充分，吸收中和效果好
专用除雾层脱水，出口带液少，有效保护后端风机
吸收液循环使用，耗水耗药少，运行成本较低
标准规格齐全，并可根据现场工况非标定制
可与活性炭吸附箱、PP 风机、风管风阀等成套供应

主体材质	PP/PPs 阻燃聚丙烯
塔型分类	立式 / 卧式 / 旋流 / 缠绕
板材特性	防腐、耐酸碱、抗 UV、阻燃
标准规格范围	φ800–φ3000
桶身壁厚	8–12mm
底板厚度	8–15mm
缠绕塔壁厚定制范围	8–70mm
喷淋层形式	2/1 多层喷淋
视窗规格	φ315/φ400/φ500
出风口规格	φ315–φ1000
填料类型	PP 多面空心球 / 拉西环
处理对象	酸碱废气、酸雾、有机废气
安装方式	室内外均可

应用行业

化工、医药生产过程中硫酸雾、盐酸雾、碱雾等酸碱废气吸收净化
电镀、表面处理行业酸洗线及电镀槽产生的酸雾、铬酸雾治理
电子、半导体行业实验室及蚀刻工序酸碱排风洗涤净化
涂装、喷漆行业漆雾及粉尘预处理（推荐选用旋流塔结构）
有机废气治理中活性炭、催化燃烧设备前的降温除尘除雾
实验室、检测机构通风柜及排风系统的酸碱废气集中净化
冶金、纺织、橡塑、汽车、水泥等行业生产过程废气治理

典型工艺位置

典型废气处理流程为集气罩或风管收集废气，先进入 PP 阻燃喷淋塔进行酸碱洗涤、降温与除尘除雾，再根据污染物成分进入活性炭吸附箱等深度处理设备，随后经 PP 防腐风机由排气筒达标排放。对于高浓度或难溶废气，可采用多级喷淋串联或与其他净化设备组合工艺，设备可根据现场空间选择立式或卧式安装，与前后端设备通过 PP 阻燃风管柔性连接。熙诚环保可提供喷淋塔、活性炭吸附箱、PP 风机、PP 阻燃风管、风阀等成套设备，并提供方案设计、设备制造与安装调试一站式服务。

PP 阻燃喷淋塔是一种湿式废气净化设备。废气由风管引入塔内，经过填料层时与喷淋系统喷出的吸收液逆向充分接触，废气中的酸性或碱性污染物被液相吸收中和，随后气体经除雾层脱水除雾，由风机排入大气，吸收液落到塔底经水泵增压后在塔顶循环喷淋使用，从而达到净化废气的目的。整个过程气液接触充分，吸收液可循环使用，运行成本较低，设备结构简单、运行稳定、维护方便，是目前工业酸碱废气治理中应用广泛的净化设备。

主要处理各类酸碱废气和酸雾，例如硫酸雾、盐酸雾、硝酸雾、碱雾、铬酸雾等，也可用于有机废气进入活性炭或催化燃烧设备前的降温、除尘、除雾预处理。对于漆雾、粉尘较多的粘性废气，建议选用旋流塔结构，利用旋流叶片产生的离心分离和液膜黏附作用去除颗粒物。吸收液需根据污染物成分匹配，例如用碱液吸收酸性气体、用酸液吸收碱性气体，对于高浓度废气可采用多级串联处理，保证出口达标。

两者都具备耐腐蚀性能。PP 阻燃喷淋塔重量较轻，加工成型方便，焊接密封性好，性价比高，耐酸碱范围广，是目前酸碱废气处理的主流选择；玻璃钢喷淋塔耐温和结构刚性更好，适合废气温度较高或大直径、高机械强度要求的场合。选型时应结合废气成分、温度、处理风量、现场安装空间和预算综合判断，可由厂家根据工况出具方案，两种材质各有适用场景，不存在绝对优劣，关键是与实际工况匹配。

选型主要需要以下参数：一是废气性质，包括污染物成分、浓度和酸碱类型；二是处理风量，单位为立方米每小时；三是废气温度和湿度；四是现场安装空间，包括高度和占地限制；五是要求的净化效率与执行的排放标准；六是材质偏好。提供这些参数后即可匹配塔径、塔型和循环水泵，标准塔径覆盖 φ800 至 φ3000，特殊工况可非标设计，若涉及易燃易爆废气，还需说明气体成分及防爆要求。

立式喷淋塔为圆形结构，占地较小、成本较低、气液接触时间较长，是常规酸碱废气处理的首选；卧式喷淋塔多为方形结构，制作相对复杂、成本较高，但整体高度低，适合安装在楼层内、地下室等对高度有限制的场合。两者净化原理一致，均通过填料层与喷淋吸收液接触完成净化，具体选择取决于现场安装条件和处理风量，在处理风量相同的情况下，立式塔的整体高度通常高于卧式塔。

吸收液根据废气中污染物的成分确定。处理酸性废气时通常采用碱性吸收液，例如氢氧化钠溶液；处理碱性废气时采用酸性吸收液，例如稀硫酸溶液；处理水溶性有机废气可采用水或对应溶剂。吸收液的浓度和循环量需根据废气浓度和处理风量设计，运行中应定期监测吸收液的酸碱度和浓度，及时补充药剂或更换循环液，以保证稳定的净化效果，吸收液应避免随意排放，需按环保要求处理后排放或回收。

普通喷淋塔依靠填料层增大气液接触面积，适合常规酸碱废气和酸雾；旋流塔内部采用多层旋流叶片，头层顺时针喷淋、二层逆时针喷淋，顺逆两相气体相冲变化，使粉尘或漆雾渣滓在惯性碰撞、离心分离和液膜黏附作用下流入塔底，第三层为除雾大小头。旋流塔更适合漆雾等粘性废气以及含粉尘较多的工况，普通填料塔则更适合可溶性酸碱气体，旋流塔阻力相对较大，选型时需匹配风压更高的风机。

缠绕塔塔体采用一体缠绕成型工艺，机械强度更高、整体性更好，耐腐蚀和抗渗漏性能优于普通焊接塔，桶体美观且气密性好。缠绕塔身厚度可根据实际需求定制，范围在八至七十毫米，抗风压性能更强，使用年限更长，适用场景更为广泛。对于处理风量较大、对塔体强度和使用寿命要求较高的工况，缠绕塔是更稳妥的选择，标准塔同样可配套喷淋、填料和除雾系统，缠绕塔制作周期略长于普通焊接塔，适合对品质要求高的项目。
