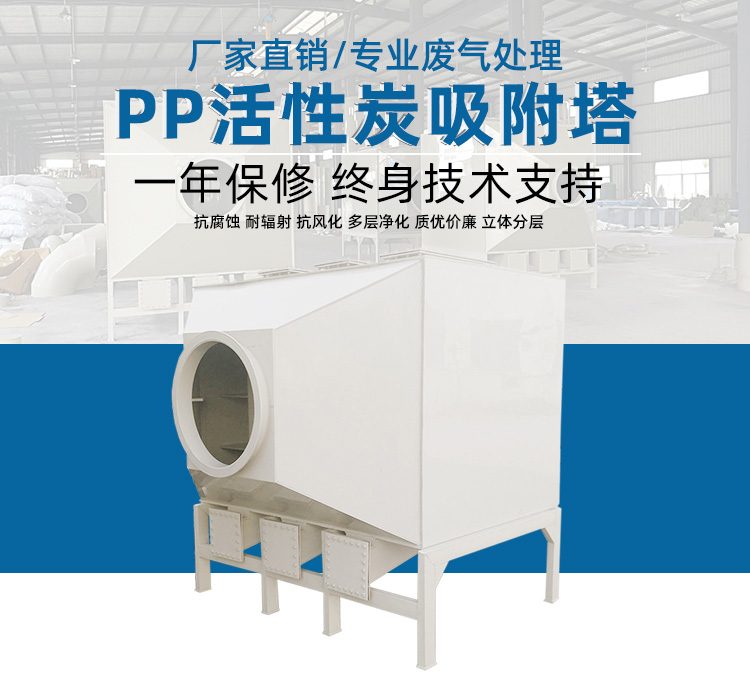

PP 活性炭吸附塔

产品型号	PP-H 系列（可定制）
所属分类	废气处理设备
参考价格	咨询商务报价

推荐支持定制工况 12 项技术参数

联系我们 18038067815

产品概述

PP 活性炭吸附塔又称活性炭吸附箱、活性炭净化塔，是处理有机废气和臭味的净化设备。含尘气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学力，当固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后进入设备排尘系统，净化气体高空达标排放。当粉尘和颗粒物比较多时，活性炭吸附装置可同时与水喷淋塔使用，达到废气净化达标排放。

工作原理

活性炭吸附设备主要利用多孔性固体吸附剂活性炭的吸附作用，有效去除工业废气中的有机污染物质和色味等。含尘气体由风机提供动力，正压或负压进入塔体，活性炭吸附剂的表面与气体接触时能吸引气体分子，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。活性炭吸附是一个物理过程，吸附饱和后需更换或再生活性炭，以保证持续稳定的净化效果。

结构组成

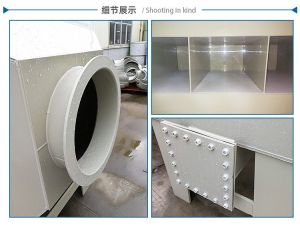

设备主要由箱体、进气口、出气口、活性炭吸附层、抽屉式托盘、检修门、过滤层等部分组成。抽屉式结构便于活性炭更换和维护，无需拆卸整个设备；活性炭吸附层根据处理风量和污染物浓度设计为二至四层，浓度高、风量大的场合增加层数以延长吸附周期，浓度低、风量小的场合可减少层数降低成本；活性炭可选用柱状炭、蜂窝炭或颗粒炭，柱状炭通用性强、蜂窝炭阻力小、颗粒炭比表面积大，根据废气成分和系统风压选择；过滤层用于预处理废气中的粉尘和颗粒物，保护活性炭吸附层。设备采用 PP/PPs 阻燃板材焊接制作，防腐耐酸碱，结构牢固，可根据现场空间设计为立式或卧式结构。

吸附方式对比

活性炭吸附塔主要有抽屉式和固定式两种结构。抽屉式活性炭吸附箱采用抽屉式托盘设计，活性炭装填和更换方便，适合中低风量、需要频繁更换活性炭的场合；固定式活性炭塔活性炭装填量大，适合大风量、连续运行的场合，更换活性炭需打开检修门。根据废气成分和浓度，可选用柱状活性炭、蜂窝活性炭或颗粒活性炭，吸附层可设计为多层结构，以提高吸附效率和延长更换周期。

规格型号表

配置项	可选范围	说明
主体材质	PP/PPs 阻燃	防腐耐酸碱
结构形式	立式/卧式	按现场空间选择
吸附方式	抽屉式/固定式	按更换频率选择
吸附剂类型	柱状/蜂窝/颗粒	按废气成分选择
吸附层数	2-4 层	按浓度和风量设计
处理风量	按工况设计	支持非标定制
阻燃等级	普通 PP/V0 级 PPs	按安全要求选择

以上配置项均可根据客户现场工况、处理风量和废气成分非标定制，具体方案由技术人员设计确认。

产品特点

采用 PP/PPs 阻燃板材，耐酸碱、抗 UV、阻燃，使用寿命长
利用多孔性活性炭吸附，有效去除有机污染物和臭味
抽屉式结构设计，活性炭更换方便，维护简单
吸附层数可定制，净化效率高，运行稳定
可配套喷淋塔预处理，保护活性炭层不被堵塞
立式卧式均可，支持非标尺寸和风量定制

主体材质	PP/PPs 阻燃聚丙烯
吸附方式	抽屉式/固定式
吸附剂类型	活性炭
处理对象	VOC 有机废气、臭味、有机污染物
工作方式	正压或负压吸入式
阻燃等级	普通 PP/V0 级 PPs 阻燃
活性炭更换方式	抽屉式抽取/检修门更换
预处理方式	可配套喷淋塔除尘降温
塔型	立式/卧式
安装方式	室内外均可
板材特性	防腐、耐酸碱、抗 UV、阻燃
定制服务	支持非标尺寸和风量定制

应用行业

化工、医药行业有机废气及臭味净化
电子、半导体行业 VOC 有机废气处理
涂装、喷漆行业有机废气及漆雾后净化
印刷、包装行业油墨溶剂废气处理
橡胶、塑料行业烟气及有机废气治理
食品加工行业油烟及臭味废气净化
实验室、检测机构通风柜废气深度处理

典型工艺位置

典型有机废气处理流程为集气罩或风管收集废气，先进入 PP 喷淋塔或旋流塔进行除尘降温预处理，再进入 PP 活性炭吸附塔进行深度吸附净化，去除 VOC 有机污染物和臭味，最后经 PP 防腐风机由排气筒达标排放。对于粉尘较多的工况，必须在活性炭塔前设置预处理设备，防止颗粒物堵塞活性炭孔隙。熙诚环保可提供活性炭吸附塔、喷淋塔、PP 风机、PP 阻燃风管等成套设备及方案设计服务。活性炭吸附塔的设计需结合废气浓度、处理风量和排放标准确定吸附层厚度和活性炭装填量，浓度过高时应增加预处理或采用多级吸附工艺。活性炭更换周期应根据实际运行数据制定，建议在设备进出口设置检测口定期监测净化效率，确保废气稳定达标排放。

PP 活性炭吸附塔是利用多孔性固体吸附剂活性炭的吸附作用来净化废气的设备。含尘气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学力，当固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后进入排尘系统，净化气体高空达标排放。活性炭吸附是物理过程，吸附饱和后需更换或再生。

活性炭吸附塔主要处理各类有机废气和臭味，例如苯、甲苯、二甲苯等苯系物，醛类、酮类、酯类等有机挥发性气体，以及食品加工、污水处理等行业产生的臭味废气。对于酸碱废气和含粉尘较多的废气，建议在活性炭塔前设置喷淋塔进行预处理，去除酸碱成分和颗粒物，防止活性炭孔隙被堵塞，延长活性炭使用寿命。对于高浓度有机废气，建议采用转轮浓缩或催化燃烧等工艺组合处理。

抽屉式活性炭吸附箱采用抽屉式托盘设计，活性炭装填和更换方便快捷，无需拆卸整个设备，适合中低风量、需要频繁更换活性炭的场合；固定式活性炭塔活性炭装填量大，吸附层更厚，适合大风量、连续运行的场合，更换活性炭需打开检修门操作。选型时应结合处理风量、废气浓度、更换周期和现场维护条件综合判断。如不确定选型，可提供现场工况由技术人员推荐最合适的结构形式。

活性炭的更换周期不是固定的，取决于废气浓度、处理风量、运行时间和活性炭装填量。一般通过检测出口废气浓度来判断，当出口浓度接近排放标准或活性炭吸附饱和时，应及时更换。建议在设备进出口设置检测口，定期检测净化效率；也可根据运行经验制定更换计划，例如每三至六个月更换一次，具体需按实际工况确定。更换下来的废活性炭属于危险废物，应委托有资质单位妥善处置。

在有机废气处理系统中，喷淋塔通常作为前端预处理设备，先去除废气中的粉尘、颗粒物和酸碱成分，同时起到降温作用，防止这些物质堵塞活性炭孔隙。经过喷淋塔预处理后的废气再进入活性炭吸附塔进行深度净化，去除 VOC 有机污染物。典型流程为集气罩收集废气，经喷淋塔预处理后进入活性炭吸附塔，最后经风机由排气筒达标排放。

选型主要需要以下参数：一是废气性质，包括污染物成分、浓度和是否含粉尘；二是处理风量，单位为立方米每小时；三是废气温度和湿度；四是要求的净化效率与执行的排放标准；五是现场安装空间，包括高度和占地限制；六是材质偏好和阻燃等级要求。提供这些参数后即可匹配箱体尺寸、吸附层数和活性炭装填量，支持非标定制。如参数不全，可先提供大致风量和废气类型，由技术人员协助完善。

活性炭吸附塔的阻力主要来自活性炭吸附层和气流通过箱体的压力损失，一般在几百帕范围内，具体取决于吸附层厚度、气流速度和活性炭类型。蜂窝活性炭阻力较小，柱状活性炭阻力适中，颗粒活性炭阻力相对较大。选型时应根据风机风压余量来设计吸附层厚度和气流速度，确保系统风压匹配，阻力过大会增加风机能耗，选型时应预留足够的风压余量。

活性炭吸附塔主要针对有机废气和臭味，对于酸碱废气的处理效果有限。酸碱废气建议采用 PP 喷淋塔进行洗涤中和处理；如果废气中同时含有机污染物和酸碱成分，可采用喷淋塔加活性炭吸附塔的组合工艺，先用喷淋塔去除酸碱成分，再用活性炭塔吸附有机污染物。单独使用活性炭塔处理高浓度酸碱废气可能造成活性炭失效和设备腐蚀。
