PP 大小头

产品型号	注塑成型变径系列
所属分类	PP成型产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

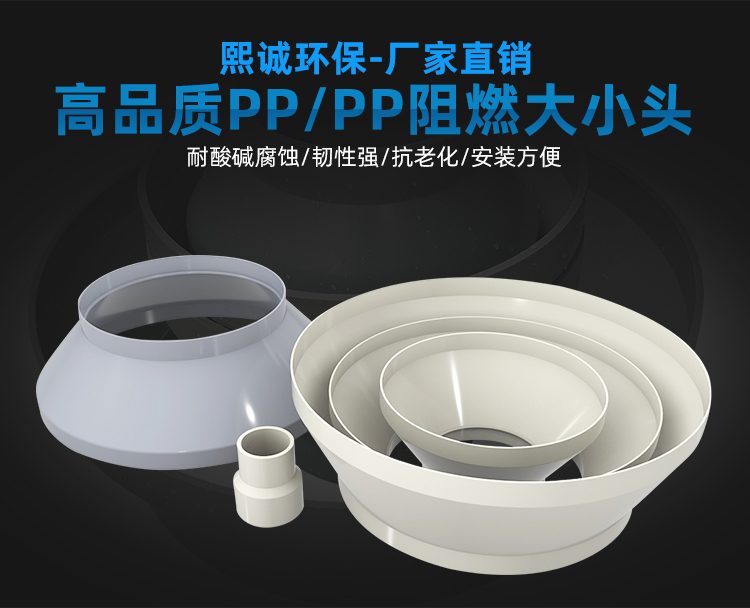

PP 大小头又称变径管、异径接头，是通风管道系统中用于连接两段不同口径管道的过渡管件。当风管从大直径变为小直径，或设备进出口口径与管道口径不一致时，通过大小头实现平滑过渡，避免管道截面突变造成的涡流和风阻增加。

熙诚环保供应的 PP 大小头采用注塑工艺一次成型，整体无焊缝、无拼接，壁厚均匀，内壁光滑流畅。产品材质为聚丙烯，可提供普通 PP 和阻燃 PPs 两种材质，耐酸碱盐腐蚀，重量轻，与成型风管通过承插或法兰方式连接，安装快捷。

大小头按形状分为同心大小头和偏心大小头。同心大小头两端圆心在同一直线上，用于垂直管道和对中要求高的水平管道；偏心大小头两端圆心不在同一轴线，用于水平管道顶部或底部找平，避免管道变径处积液或积气。

工作原理

大小头的工作原理是通过锥形过渡段改变管道的流通截面。气流从大端进入后，沿锥形内壁逐渐加速或减速流向小端，连续变化的截面避免了突然缩径带来的局部涡流和压力损失。相比直接用两个法兰对接不同口径管道，成型大小头过渡更平顺，系统运行噪声和能耗更低。

在防腐原理上，注塑 PP 大小头整体材质均匀，没有焊缝这一腐蚀薄弱环节。腐蚀性气体沿光滑内壁通过时不与金属接触，不会产生锈蚀。承插连接时配合同材质焊条封焊或法兰垫片密封，接头处同样保持防腐连续性，适用于酸碱废气和腐蚀性排风环境。

结构组成

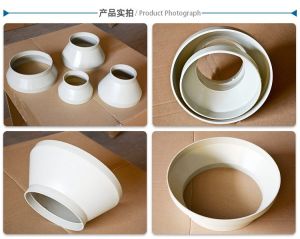

成型大小头由大端承口、锥形过渡段和小端承口三部分组成，整体注塑成型。两端承口内径分别与对应规格风管外径匹配，连接时风管插入承口后焊接或加紧固件。锥形过渡段壁厚均匀，过渡角度经过设计，兼顾结构强度和气流平顺。

偏心大小头在同心结构基础上将锥形段偏向一侧，使一端外沿保持齐平。用于水平管道顶部齐平时可以防止管道上部积聚气体，底部齐平时可以防止底部积液。产品两端可根据需要做成承插口、法兰边或对焊口，以适应不同的管道连接方式。

规格型号表

下表为大小头的规格表示方式和选型要点，具体口径组合可按风管系列配套。

类型	连接方式	适用场合
同心大小头	承插 / 法兰	垂直管、对中管道
偏心大小头	承插 / 法兰	水平管找平
阻燃大小头	承插 / 法兰	室内防火要求场合

产品特点

PP 成型大小头结构简单可靠，是风管变径的标准解决方案，内壁光滑过渡、气流阻力小，同心和偏心两种形式可满足水平和垂直管道的不同安装需要，规格可按上下游口径灵活组合，主要特点如下。

注塑一体成型，无焊缝，整体防腐无薄弱点
锥形平滑过渡，风阻小，涡流和噪声低
同心偏心两种形式，适应不同敷设要求
内壁光滑不挂尘，耐腐蚀不生锈
重量轻，承插连接安装快，人工成本低
规格与成型风管系列配套，选型方便
可提供阻燃材质，满足室内防火要求

材质	PP / PPs 聚丙烯
成型工艺	注塑一体成型
类型	同心 / 偏心
连接方式	承插 / 法兰
耐腐蚀性能	耐酸碱盐
阻燃选项	PPs 离火自熄
内壁特征	光滑过渡
配套管道	PP 成型风管
截面形式	圆形为主
功能	变径过渡连接
规格范围	口径组合多样

应用行业

电镀车间排风系统风管与设备接口的变径
化工企业风机进出口与主管道的口径过渡
半导体厂酸碱排风支管汇入主管的变径连接
实验室通风系统风管与风阀口径匹配
喷淋塔进出口与风管之间的异径连接
冶金酸洗线排风管道的缩径和扩径
环保治理工程中不同规格风管的拼接过渡

典型工艺位置

大小头安装在管道口径发生变化的节点，常见于风机进出口、设备接口和支管汇入主管处。风机进出口口径通常小于主风管，通过大小头扩径后与主管道连接，可以降低出口风速和阻力；支管汇入主管时通过偏心大小头找平，保证水平管道底部或顶部齐平。

在废气处理流程中，大小头位于集气支管到主风管、主风管到净化设备、净化设备到风机的各个过渡段。选型时要保证大小头两端口径分别与上下游管道匹配，水平管优先选用偏心大小头，垂直管选用同心大小头，连接后做好密封和固定。大小头安装前核对两端口径、同心或偏心形式和法兰标准，水平管道上按排气或排液要求确定偏心方向，避免形成气袋或液袋；变径段与上下游管道同轴对中后紧固，承插连接时粘接面清洁到位，靠近风机和泵的变径处设置独立支吊架，防止设备重量和振动传递到薄件上。

竖直管道和对中要求高的场合选同心大小头，两端同轴、变径对称、受力均匀，也便于支撑和布置。水平管道中，若希望变径后管顶保持平齐（便于排气、避免上部积气形成气袋），或管底保持平齐（便于排液、避免下部形成积液凹槽），则选偏心大小头，平直侧朝向需要平齐的一侧。排风含液或含尘的水平管，常用管底平齐的偏心大小头，保持底部连续坡度，防止变径处积液、积尘。气体清洁、不带液的水平管也可按管顶平齐选择，便于沿梁底敷设。选型时结合介质是否带液带尘、管道坡度和敷设空间确定同心或偏心形式，安装前核对流向和平直侧方向。

成型大小头通常做成承插口，风管插入承口后用同材质焊条沿圆周封焊，或在承口处加螺栓紧固并配合密封胶，这种方式安装快、密封性好，适合固定管段。需要经常拆卸检修、与设备连接的部位，可以选用法兰连接，大小头两端带法兰边，与风管或设备法兰用螺栓和垫片连接，拆装方便。承插焊接成本低、不漏风，法兰连接灵活、便于更换，两种方式按部位选择。无论采用哪种方式，连接后都要检查接口是否严密、两端是否对中，防止腐蚀性气体泄漏。负压管段尤其要保证焊缝连续、垫片完好，安装后可结合系统漏风检测一并检查。

标准注塑大小头覆盖常用口径组合，供货快、内壁光滑；若遇到特殊口径、异形接口或非标设备，可以用 PPs 板材卷制焊接加工大小头，即按锥形展开下料、卷板拼焊成型。加工大小头灵活性高，任意口径、长度和偏心形式都能制作，特别适合非标工程和现场改造，但外观一致性和内壁光滑度略逊于注塑件，制作周期也更长。常规规格优先选用成型件，质量稳定、交货快；急件、非标件和异形过渡再考虑板材加工。定做加工件时提供两端口径、长度、同心或偏心要求以及连接方式，可一次成型到位。

大小头本身会产生一定的局部阻力，但平滑过渡的成型大小头阻力系数很小，对系统总风量的影响有限。真正影响风量的是突然缩径或突然扩径造成的涡流，以及变径后风速选得过高、长度过短带来的附加阻力。设计时应控制变径前后管道风速在合理范围，风机出口适当扩径、降低风速，可以减少动压损失和再生噪声。合理、平缓地使用大小头，不仅不会明显损失风量，反而有利于风机与管网匹配、稳定运行。需要避免的是用短节硬接两个口径相差很大的管道，必要时加长过渡段或分段变径。

PP 成型大小头主要用于通风排气系统，这类管道通常压力较低，承插焊接或法兰连接即可满足密封和强度要求。若用于有一定压力的液体管道或正压送风系统，需要核实管件的承压等级、壁厚、连接方式和密封形式，必要时选用加厚件或采用全包焊接加强。液体承压管道还应校核焊缝强度和水锤影响，不能直接按通风管道的标准选型。订货时把工作压力、温度、介质和连接尺寸提供清楚，由设计或厂家按承压等级选配对应规格。涉及压力管道和安全要求的场合，建议由专业人员核算后再确定型号和壁厚。

有方向要求。同心大小头虽然两端外形对称，但要区分大端和小端：用于缩径时大端接来流方向，用于扩径时小端接来流方向，装反虽不致损坏但会影响过渡和流向。偏心大小头除了大小端方向，还要注意偏心方向，顶平和底平不能装反，否则水平管道会出现积液、窝气或排凝不畅。带法兰的大小头还要核对两端法兰标准和孔位方向。安装前应对照图纸确认气流方向、同心或偏心形式以及管顶、管底找平要求，在管件上做好标记再就位。发现方向存疑时先核对后焊接，避免焊死后返工。
