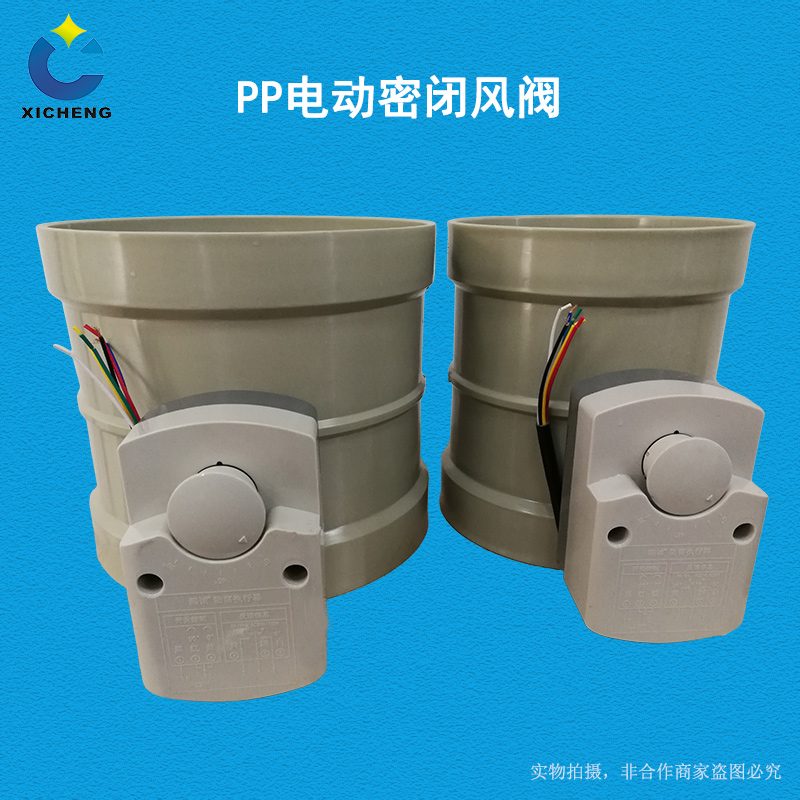

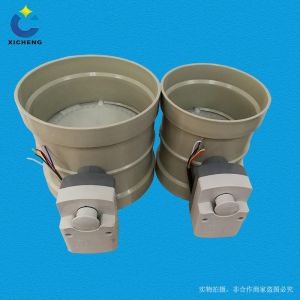

PP 电动密闭风阀

产品概述

PP 电动密闭风阀是一种以高气密关闭为目的的电动防腐风阀，外形与普通电动风阀相似，但阀瓣边缘和阀座采用软密封结构，电动执行器在关闭位置提供足够的压紧力矩，使密封圈压紧阀座，把漏风量降到很低水平。它主要解决普通电动调节阀全关后仍有明显缝隙、不能可靠隔断气体的问题。

在废气处理系统中，有些场合要求阀门关闭后真正切断气流：设备停机检修时隔离有害气体、备用设备和运行设备之间防止串风、风机停机后防止腐蚀气体或室外冷空气倒灌、并联管路之间防止短路。普通风阀阀瓣与阀体之间有间隙，只能调节不能密闭；电动密闭风阀通过软密封圈压紧密封，配合电动执行器实现远程自动隔断，是这些场合的专用阀门。

熙诚环保供应的 PP 电动密闭风阀阀体阀瓣为 PP 或 PPs 防腐材质，配开关型电动执行器和软密封阀瓣，带开关到位信号，圆形方形、成型和板焊大口径均可提供，也可选断电复位执行器满足事故安全位置要求。

工作原理

密闭风阀的气密原理是软密封压紧。阀瓣边缘镶嵌耐腐弹性密封圈（如橡胶或柔性塑料密封条），阀体对应位置设平整阀座。执行器驱动阀瓣转到全关位置后继续施加并保持压紧力，密封圈被压缩变形填满阀瓣与阀座之间的间隙，气体通道被弹性密封切断，漏风量远小于金属或塑料硬接触的普通风阀。

开启时执行器带动阀瓣先脱离阀座再转到全开位置，避免密封圈长期摩擦。电动控制原理与开关型电动阀相同，执行器接收开关信号驱动阀轴转动约 90 度，限位开关控制全开全关位置并反馈信号。PP 阀体耐酸碱腐蚀，密封件选用与废气成分相容的耐腐弹性材料，防止密封圈被腐蚀溶胀失效，这是密闭阀长期保持气密的关键。

结构组成

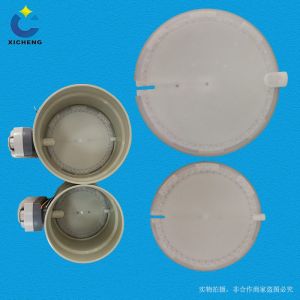

电动密闭风阀由阀体、密封阀瓣、阀轴、阀座、电动执行器、支架和端部接口组成。阀体为 PP 成型圆筒或板焊筒体，内壁全关位置设平整阀座圈；阀瓣为刚性板片，边缘加工密封槽并镶嵌软密封圈，阀瓣固定在阀轴上，阀轴由带密封的轴座支撑。

阀轴伸出端通过支架安装开关型电动执行器，执行器输出扭矩要大于密封压紧所需力矩并留余量，部分结构采用四连杆或凸轮机构在关闭末端产生压紧动作。执行器带全开全关限位和反馈，可选弹簧复位。方形密闭阀采用多叶阀叶加周圈密封条和叶片搭接密封。阀体两端承插或法兰连接，轴孔处设可靠密封防止外漏。

规格型号表

下表为密闭风阀与普通调节风阀的区别，选型时按隔断要求确定。

产品特点

PP 电动密闭风阀软密封压紧、漏风小、可远程隔断，是有害气体管路自动隔离的专用阀，主要特点如下。

• 阀瓣软密封圈压紧阀座，全关漏风量小
• 电动执行器远程自动隔断，无需现场操作
• 防止停机倒灌、设备串风和管路短路
• PP 或 PPs 阀体，耐酸碱腐蚀可阻燃
• 密封件按废气成分选配，耐腐不溶胀
• 带开关到位信号，可纳入联锁监控
• 圆形方形大小口径齐全，可选断电复位
