产品概述

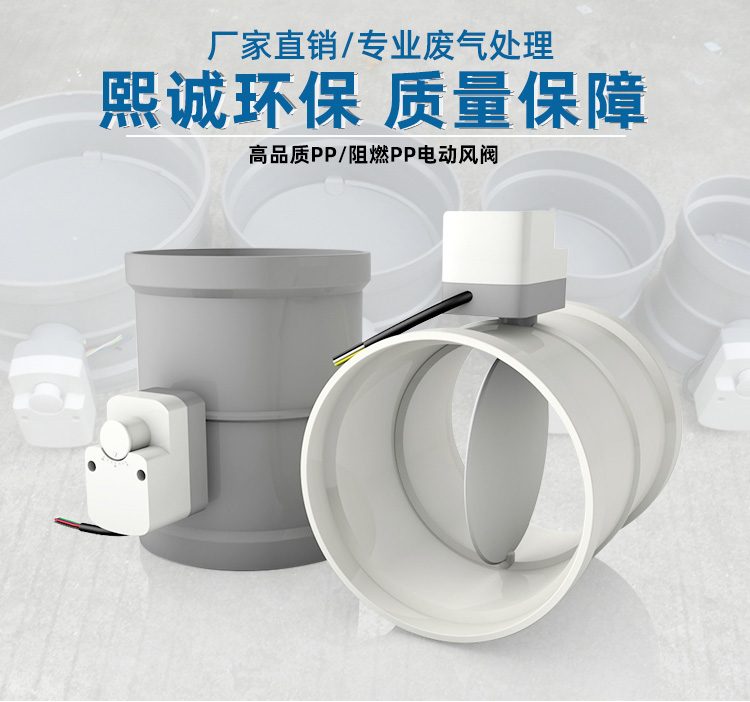

PP 阻燃电动风阀是在 PPs 阻燃注塑成型阀体上装配电动执行器的标准口径自动风阀。与板焊加工电动风阀相比，成型阀体尺寸标准、壁厚均匀、供货快、价格经济，适合口径在标准系列内的室内防腐排风管段。执行器接收开关电信号后驱动阀瓣转动约 90 度，实现风道的远程自动启闭和与风机、设备的联锁控制。

PPs 阻燃阀体既耐酸碱废气腐蚀，又具备离火自熄性能，适合敷设在室内、吊顶和管井中的防腐排风系统。电动风阀常用于需要随生产设备自动启停的排风支管、风机进出口联锁阀以及无人值守区域的远程隔断阀，避免操作人员逐个到现场开关手动阀，提高排风系统自动化水平并防止停机时气体倒灌。

熙诚环保供应的 PP 阻燃电动风阀为标准圆形口径，与 PPs 成型风管配套，承插或法兰连接，配开关型电动执行器并带全开全关到位反馈，执行器可带手动操作钮。需要连续调节风量的场合应选用模拟量调节风阀，需要大口径或非标尺寸时选用板焊加工电动风阀。

工作原理

开关型电动风阀的执行器内部电机经减速齿轮带动输出轴在 0 到 90 度之间转动，输出轴经联轴器带动阀瓣阀轴同步旋转。控制系统给出开阀信号，电机驱动阀瓣转到全开位置，内部限位开关断电并发出开到位信号；给出关阀信号则反向转到全关位置。阀瓣全开时与气流平行、阻力最小，全关时与气流垂直、隔断风道。

成型 PPs 阀体和阀瓣的耐腐阻燃性能由材料本身提供，阀瓣在酸碱废气中转动不生锈、不卡涩，材料遇火自熄不沿管道蔓延。执行器安装在阀体外侧，通过阀轴密封与管内气体隔离。阀轴与阀体轴座之间设密封圈和耐磨轴套，既减少轴孔漏风，又保证阀瓣转动灵活。执行器扭矩按阀瓣在最大风压下的启动力矩选取并留余量。

结构组成

阻燃电动风阀由 PPs 成型阀体、阀瓣、阀轴、轴座密封、电动执行器、连接支架和端部接口组成。阀体为注塑圆筒，两端承口或法兰与成型风管配套；阀瓣为模压圆片固定在阀轴上，阀轴横穿阀体由两侧轴座支撑，轴座内设密封圈和轴套。

阀轴伸出端通过支架安装电动执行器，支架固定在阀体外侧，执行器输出轴与阀轴同轴连接。执行器集成电机、减速机构、限位开关、反馈触点和手动操作机构，接线盒防护等级适应室内环境。阀瓣边缘可加软密封条提高全关气密性。标准阀为单阀瓣结构，口径覆盖常用成型风管系列。

规格型号表

下表为成型电动阀与板焊电动阀的选型对照，口径按风管系列配套。

项目	成型电动阀	板焊电动阀
口径	标准系列	大口径非标
供货	快，经济	按图加工
适用	室内标准支管	主干管非标段
材质	PPs 阻燃	PP / PPs 可选

产品特点

PP 阻燃电动风阀标准成型、防腐阻燃、自动联锁，是室内标准防腐排风支管的常用自动阀，主要特点如下。

PPs 阻燃成型阀体，离火自熄耐酸碱
标准口径壁厚均匀，供货快价格经济
电动执行器远程开关，支持设备联锁
带全开全关到位反馈，状态可监控
阀轴密封减少漏风，阀瓣转动灵活
承插法兰配套成型风管，安装快捷
执行器带手动钮，调试应急可操作

阀体材质	PPs 阻燃聚丙烯
成型工艺	注塑成型
截面形状	圆形
驱动方式	电动执行器
控制类型	开关型全开全关
反馈信号	全开全关到位
阻燃特性	离火自熄
耐腐蚀性能	耐酸碱盐
连接方式	承插 / 法兰
手动操作	执行器带手动钮

应用行业

实验室排风系统标准支管电动开关阀
电镀生产线标准口径排风随动电动阀
室内 PPs 成型风管设备接口电动阀
风机进出口标准口径联锁电动风阀
吊顶内防腐排风支管远程隔断阀
多设备合用风机的标准支路电动阀
半导体厂房标准防腐排风电动阀门

典型工艺位置

阻燃电动风阀安装在室内标准口径 PPs 圆形风管的设备接口、支管和风机进出口，与成型风管承插或法兰连接。设备排风口的电动阀随设备启停，风机进出口阀与风机联锁，开机先开阀、停机后关阀。阀门位置应使执行器朝向检修面，预留电源控制接线和手动操作空间，避免执行器贴墙或位于积水处。

电气接入时，执行器电源与风机或设备控制回路联锁，开关到位信号接入控制柜，上位系统显示阀门状态。调试顺序为：先断电用手动钮操作阀瓣确认全行程灵活，再通电就地开关核对阀瓣实际角度与执行器指示一致，最后做远程联锁和到位反馈联调，确认风机不会在阀门关闭时启动。

口径在 PPs 成型风管标准系列内、安装在室内标准支管和设备接口的电动阀，选成型电动阀，尺寸标准、供货快、成本低，互换性也好。口径超出标准系列、用于大直径主干管，或有特殊长度、特殊法兰、非标截面的，选板焊加工电动阀，阀瓣可以加强、阀轴加粗，执行器扭矩选择范围更大，能承受更高风压。两者控制原理相同，都是执行器驱动阀瓣动作，主要区别在口径覆盖范围、结构强度和供货周期。选型时按风管口径、风压和安装位置确定，大口径、高风压和非标场合优先加工阀。同一系统尽量统一连接标准和执行器型号，便于备件、接线和后期维护。

联锁可以避免风机在风道关闭状态下启动，造成憋压、电流过载、风管吸瘪和设备损坏；也能在风机停机后自动关阀，防止室外空气倒灌、腐蚀气体在车间内串通，以及冬季冷风吹入管道和房间。标准联锁顺序是启动时先开阀、收到开到位信号再启动风机，停止时先停风机、阀门延时后再关闭。多支路合用风机时，控制系统按运行设备数量和所需风量开启对应支路阀门，必要时联动风机变频调速。联锁逻辑由控制柜的继电器或可编程控制器实现，并设置阀位反馈和故障报警。阀门与风机的联锁是排风自动化的基本要求，调试时要逐项验证开阀、启机、停机、关阀的顺序和超时保护。

按顺序排查：先确认电源电压与执行器铭牌一致、控制信号和开阀指令是否到位、联锁条件是否满足；再检查执行器与阀轴的连接是否松脱、手动或电动切换钮是否处于脱开位置；然后松开执行器手动盘车，判断是阀瓣机械卡涩还是执行器本身故障。机械卡涩多因轴座积尘结晶、阀瓣卡住异物、阀轴不同心或阀体热变形，电气故障多为电机、限位开关、电容或接线问题。未查明原因前不要反复强行通电，以免烧毁执行器电机。确认机械部分灵活后再单独通电测试执行器，区分清楚机械和电气故障再处理。处理完做几次全程启闭，核对阀位反馈与实际开度一致。

开关型电动阀只有全开和全关两个稳定位置，不能长期停留在中间开度，强行用点动方式反复调节，会造成电机频繁动作、定位不准、发热严重，容易烧毁电机或损坏限位，不适合连续调节。需要根据传感器信号自动控制风量大小的场合，应选用模拟量调节型风阀，执行器可按控制信号稳定停在任意角度，并向系统反馈实际阀位，实现闭环调节。开关阀解决的是通断和隔断，调节阀解决的是风量大小，两者结构和控制方式不同，不能混用。若系统既要连续调节又要严密隔断，可把模拟量调节阀与电动密闭阀串联，分别承担调节和隔断功能。

普通开关阀阀瓣与阀体之间留有设计间隙，全关时允许少量漏风，用于一般隔断和防止倒灌已经足够，这属于调节阀的正常特性。若用于有害气体严密隔断、防止交叉污染或实验室压差控制等要求高气密性的场合，应选阀瓣边缘带软密封条、执行器带足够关闭力矩的电动密闭阀。使用中漏风突然增大时，依次检查阀瓣是否关到位、限位和行程是否正确、密封条是否损坏、阀轴连接是否打滑、阀体内是否有异物阻挡。查明原因后清理、调整或更换密封件，不能只靠加大执行器力矩硬压。日常结合风机检修检查密封和阀位，保证隔断时的气密性。

执行器电源电压要与铭牌一致，常见有交流 220 伏和交流或直流 24 伏，接线应由电工按电气图纸施工，做好接地和保护。控制线和反馈线接入控制柜，与动力线分开敷设，模拟量信号线采用屏蔽线并单端接地，线缆留出检修余量，进线口做好密封。潮湿和腐蚀环境选相应防护等级的执行器，并做防腐处理或加装防护罩，电缆进线口防止腐蚀性气体和水汽进入接线盒。调试遵循先手动、后电动的顺序，限位在出厂已整定，不要随意调整。长期不通电的阀门应定期通电动作一次，检查电机、限位和阀轴，防止机构长期不动而卡滞。
