PP 方变圆

产品型号	PPs 天圆地方过渡接头
所属分类	PP加工产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

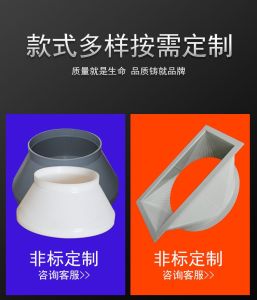

PP 方变圆是通风管道中实现矩形截面与圆形截面相互转换的过渡管件，因一端为方形、一端为圆形，传统钣金行业称之为天圆地方。方变圆由 PPs 阻燃板材按展开图下料、折弯和拼焊而成，方形端与矩形风管或方形设备法兰连接，圆形端与圆形风管、风机或净化设备连接。

在防腐通风工程中，室内段常采用矩形方管以节省空间，而室外主干管、风机和多数净化设备接口为圆形，两者之间必须用方变圆过渡。若简单对接会出现截面突变和缝隙，方变圆通过扭面过渡段把方形截面逐渐收成圆形，使气流平顺转换，减少局部阻力和漏风。板焊方变圆可按任意矩形尺寸和圆径定做，适应性强。

熙诚环保加工的 PP 方变圆采用 PPs 阻燃板材，方形端和圆形端分别焊接对应法兰，扭面段多片板材拼焊并加强，耐酸碱、离火自熄，常用于风机进出口、矩形风管接圆形立管以及方形设备接圆形风管等部位。

工作原理

方变圆的核心作用是截面形状的连续转换。过渡段由多个三角形或梯形扭面组成，从方形端的四条直边逐渐过渡到圆形端的圆周，气流在这段扭面通道内从矩形流动状态逐渐变为圆形流动状态，截面面积尽量保持不变或平缓变化，从而把形状转换带来的涡流和阻力降到较低水平。

当方变圆同时承担变径功能时（矩形和圆形截面积不等），还要遵循渐扩渐缩的平缓过渡原则，控制转换段长度，避免流速突变。PPs 板材光滑、耐腐，扭面焊缝沿拼接缝连续密封，使转换段在腐蚀气体中不漏风、不生锈，阻燃成分保证室内方管与圆形设备连接处同样具备离火自熄性能。

结构组成

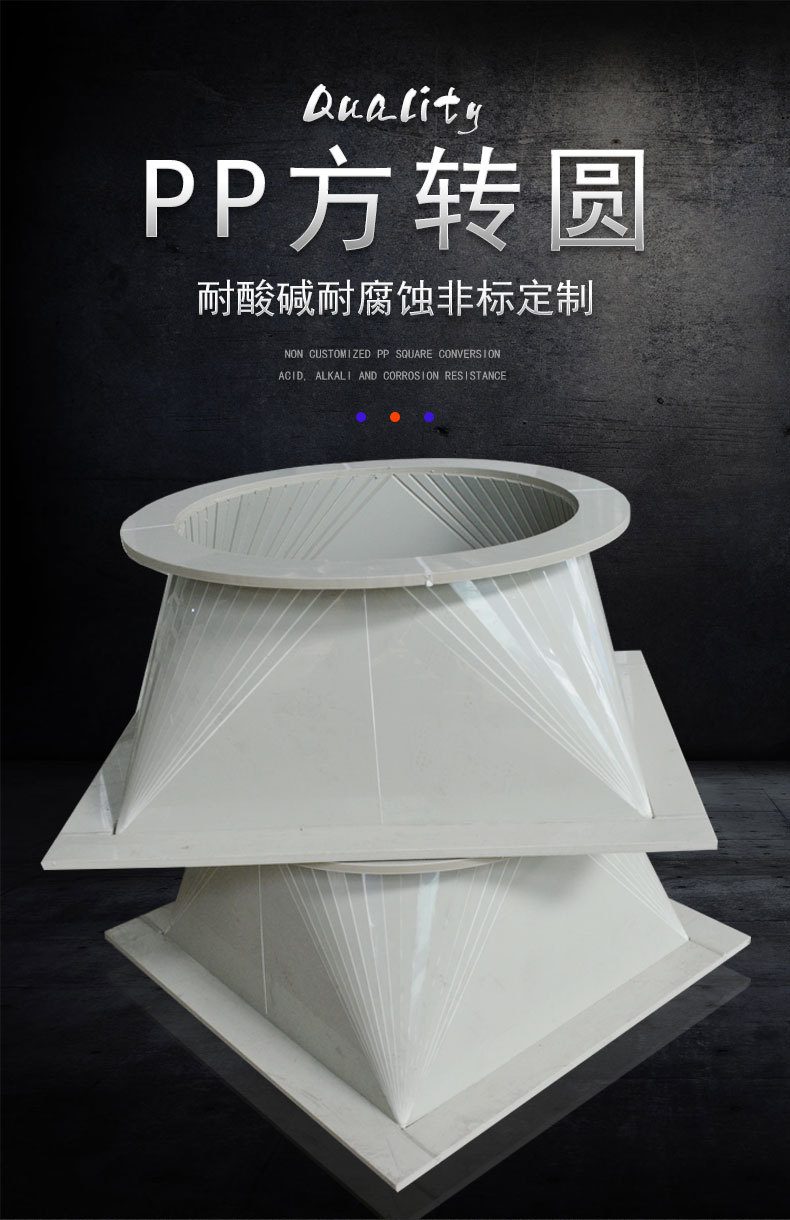

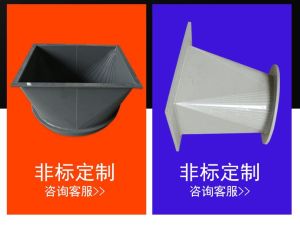

方变圆由方形法兰端、圆形接口端和中间扭面过渡段组成。方形端为矩形法兰框，与矩形风管法兰对接；圆形端为圆筒加圆形法兰或承口，与圆管或风机连接；中间过渡段由多块按展开图切割的 PPs 板折弯拼焊，方端四角逐渐汇收成圆端圆周。

扭面拼接焊缝沿长度方向分布，是方变圆的主要受力和密封部位，外侧可加焊加强条。截面积较大或负压较高时，过渡段和圆形端加设加强圈，方形端法兰加背筋防止变形。两端法兰分别按矩形风管和圆形设备的法兰标准制作，孔位对应。方变圆常与软接、大小头组合用于风机接管。

规格型号表

下表为方变圆的两端接口和典型连接对象，尺寸按现场配套。

端部	截面	典型连接
方端	矩形法兰	矩形风管 / 方风阀
圆端	圆形法兰 / 承口	圆风管 / 风机
过渡段	扭面拼焊	截面形状转换

产品特点

PP 方变圆实现矩形与圆形截面平滑转换，是方圆混合管网的关键过渡件，主要特点如下。

PPs 板材扭面拼焊，耐酸碱且离火自熄
方形端转圆形端，连接矩形管与圆形设备
扭面连续过渡，形状转换阻力小漏风少
任意矩形尺寸和圆径组合非标定做
两端分别配矩形和圆形法兰，对接方便
过渡段加强焊接，负压下结构稳定
常配套风机进出口，解决方圆不匹配

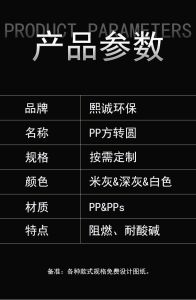

材质	PPs 阻燃板材
加工工艺	扭面展开拼焊
方端截面	矩形法兰
圆端截面	圆形法兰 / 承口
功能	矩形与圆形截面转换
阻燃特性	离火自熄
耐腐蚀性能	耐酸碱盐
规格特点	尺寸非标定做
连接方式	两端法兰连接
加强方式	扭面处加强
安装方位	按气流方向安装

应用行业

室内矩形风管接室外圆形主干管过渡
实验室矩形排风立管接屋顶圆形风机
方形风阀或方管接圆形喷淋塔接口
矩形排风管道与圆形离心风机进出口连接
吊顶方管接圆形排气筒的转换部位
方形设备出风口接圆形风管的过渡
方圆混合布置的防腐排风管网转换节点

典型工艺位置

方变圆最常见于室内矩形管网与圆形设备、室外圆管的交界处。例如实验室和车间吊顶内采用矩形方管节省空间，管道引出屋面或接入风机前，通过方变圆转换为圆形，再经软接、大小头与圆形风机连接；净化设备方形接口接圆形风管时也使用方变圆。安装位置应靠近截面转换需求点，减少异形管段长度。

安装时确认方端与矩形风管法兰、圆端与圆形设备法兰的孔位和尺寸对应，注意气流方向和过渡段朝向，两端法兰密封紧固。方变圆自身重量和相连部件由支架承担，与风机连接时在圆端加软接隔振。截面积差异较大时过渡段要足够长，保证气流平缓转换。

两者作用不同。大小头只改变截面大小、不改变形状，两端都是圆形或都是矩形，用于同形状但口径不同的管道连接。方变圆改变的是截面形状，一端矩形、一端圆形，用于矩形风管与圆形风管、圆形风机或圆形设备之间的转换；当矩形端和圆形端截面积也不相同时，方变圆同时兼具变径作用。简单判断：方圆截面混用选方变圆，同形状口径变化选大小头。工程中矩形水平管接圆形风机时，往往是方变圆、软接和大小头组合使用。选型时先画出两端截面形状和尺寸，再确定用哪一种或哪几种管件串联。

过渡段长度要保证方形到圆形的扭面转换平顺，截面积变化时还要满足渐扩、渐缩角度要求，避免气流在急转弯处脱流。过渡段过短，扭面急促、气流涡流和阻力增大，还可能出现平板区在负压下振动、产生噪声；过长则耗材、占用安装空间。一般根据矩形长边尺寸、圆端直径和两端截面积差确定合适长度，使扭面和锥面平缓。风机进口的方变圆尤其要保证气流均匀进入叶轮，必要时参考风机厂家的接管要求和推荐长度设计。空间受限时可适当缩短，但应校核阻力并在平板区加筋，防止吸振。

当风机是圆形接口而相连风管是矩形时，需要用方变圆做形状转换；若风机接口和风管同为圆形，则用大小头加软接即可，不必加方变圆。实际工程中，室内矩形管接到屋顶或机房的圆形风机时，常采用方变圆、软接、大小头的组合：方变圆解决形状转换，软接隔断风机振动，大小头解决口径差异。是否使用方变圆，取决于风机接口和风管截面形状是否一致。布置时尽量让方变圆靠近风机、过渡平缓，保证进风均匀。定货前核对风机接口尺寸和风管截面，能一次配齐这一组过渡管件，减少现场改管。

方变圆由多块扭面板拼焊而成，纵向拼缝和方形端、圆形端的交接环缝较长，是漏风的主要部位，常见原因是拼缝虚焊、未焊透或法兰变形、垫片密封不严。加工时应保证展开下料准确，板材拼缝贴合后连续焊透，方形法兰背面加筋保持平整，圆形端圆度均匀。安装时两端法兰垫片完好、螺栓对角均匀紧固，负压系统安装后可做漏风检查，重点查看扭面拼缝和方圆交接处。发现漏点先标记，泄压后补焊或更换垫片。只要下料准确、满焊到位、法兰平整，方变圆的密封性可以达到与普通风管一致的水平。

理想情况下，方端矩形截面积与圆端圆形截面积接近，使转换前后流速基本不变，避免在变形状的同时发生剧烈变径。设计时按处理风量和推荐流速先确定所需截面积，再分别确定矩形长宽和圆管直径，使两者面积相当、流速平稳。若受设备接口限制，两端面积差异较大，应加长过渡段平缓转换，或在方变圆前后另设大小头，避免流速突变带来阻力、噪声和振动。风机进口尤其要避免高速偏流。核算时同时校核矩形和圆形两个截面的流速，使它们都落在推荐范围内，必要时调整矩形长宽比或圆端直径。

定做方变圆需要提供矩形端的长和宽、圆形端直径、两端法兰标准和孔位、过渡段长度或可用安装空间、气流方向（方进圆出还是圆进方出）以及安装方位（方端和圆端是否需要偏心或偏置），还要说明板材厚度和阻燃要求。与风机配套时宜提供风机接口图纸和现场接管方向，保证对接顺畅。标明矩形长边朝向和安装角度，可避免扭面方向错误导致现场无法对接。若两端截面积不同，应注明控制端的尺寸或给出推荐流速。参数齐全、图纸清晰，厂家才能准确展开下料、一次成型，减少因尺寸不符造成的返工。
