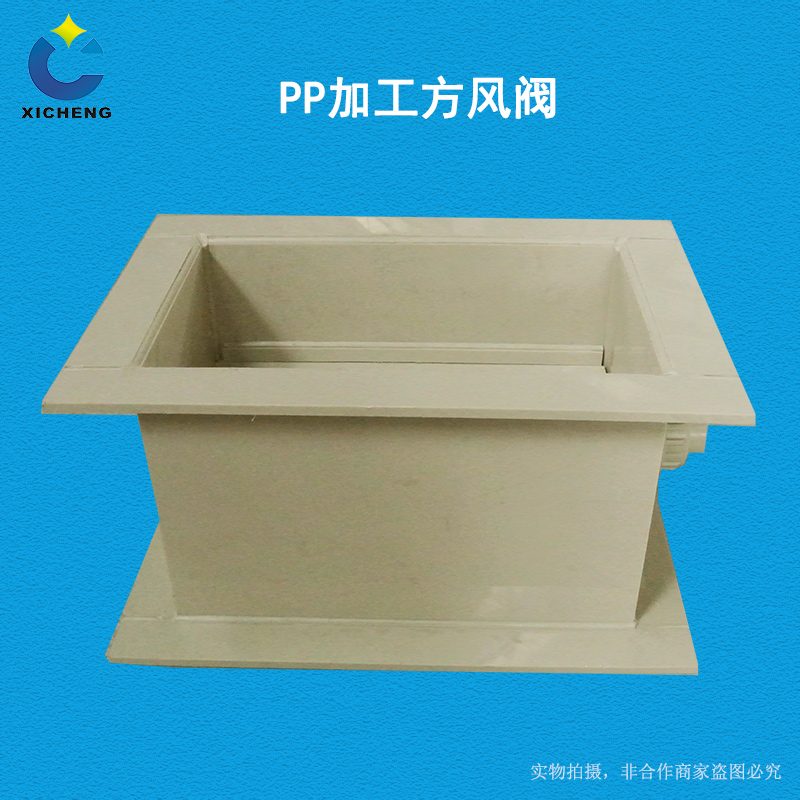

PP 加工方风阀

产品型号	PP 板焊矩形多叶调节阀
所属分类	PP加工产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

PP 加工方风阀是安装在矩形防腐风管中的板焊风量调节阀，阀体由 PP 板材折边焊接成方框，内部设置一片或多片阀叶，外部手柄通过连杆机构带动阀叶同步转动，改变矩形截面的通风面积，实现风量调节和启闭。方形风阀与矩形风管截面一致，通过方形法兰连接，是实验室和车间矩形排风系统的主要调节部件。

矩形截面尺寸较大时，单片阀叶跨度大、刚性差，因此方风阀普遍采用多叶结构，即多片窄阀叶沿高度方向排列，每片阀叶固定在一根小阀轴上，阀轴端部安装联动曲柄，由一根连杆把所有曲柄连接起来，转动手柄时各阀叶同步、同角度开启或关闭，开度均匀、操作省力。多叶阀关闭时阀叶边缘相互搭接，气密性优于单片大方阀。

熙诚环保可按矩形风管截面尺寸板焊加工 PP 方风阀，阀叶数量根据阀高确定，方形法兰与方管配套，阀叶边缘可加密封条，手柄带开度刻度和锁定。产品广泛用于实验室通风柜排风、电镀车间矩形风管和吊顶内方形排风管道的风量平衡。

工作原理

多叶方风阀通过阀叶联动改变矩形流通面积。转动外部手柄时，主动阀轴转动，轴端曲柄经连杆把运动同步传递给其余阀轴，使所有阀叶以相同角度转动。阀叶关闭时各叶片边缘搭接封闭截面，开启时叶片转至与气流平行，中间角度形成多条平行气流缝隙，气流经缝隙均匀通过，阻力随开度连续变化。

多叶结构相比单片大阀，把大面积阀瓣分解为多片窄叶片，每片阀叶跨度小、刚性好、气动力矩小，不易颤动，且各叶片由连杆同步，运动一致性由机构保证。PP 板材和阀叶耐酸碱腐蚀，方形阀体与矩形风管同材质焊接或法兰连接，系统防腐连续。联动销轴和轴套采用耐腐材料，保证腐蚀气体中长期转动灵活。

结构组成

方风阀由矩形阀体、阀叶、阀轴、联动连杆、曲柄、手柄和法兰组成。阀体由四块 PP 板折焊成方框，两端焊方形法兰。阀叶为窄长条形 PP 板片，沿阀高方向平行排列，每片阀叶穿在一根阀轴上，阀轴两端支撑在阀体侧壁轴孔中。

阀轴同一侧端部伸出阀体并安装曲柄，所有曲柄由一根竖向连杆铰接，形成平行四连杆联动机构；其中一根阀轴接外部手柄和开度刻度盘，转动手柄即带动全部阀叶。阀叶边缘和两端可加软密封条，关闭时叶片搭接密封。大截面阀阀体外侧加加强筋，阀叶可做成折边或弧形截面提高刚性。

规格型号表

下表为方风阀的阀叶配置和连接说明，截面尺寸与矩形风管配套。

截面大小	阀叶形式	特点
小截面	单片阀叶	结构简单
中大截面	多叶联动	省力开度匀
密封型	多叶加密封条	关闭较严密

产品特点

PP 加工方风阀多叶联动、开度均匀，是矩形防腐风管和通风柜排风的专用调节阀，主要特点如下。

PP 板折焊矩形阀体，耐酸碱腐蚀
多片阀叶连杆同步，启闭一致开度匀
窄阀叶跨度小刚性好，大风压不颤动
叶片搭接关闭，气密性优于单片方阀
方形法兰与矩形风管对接，安装方便
截面尺寸和阀叶数量按风管非标定做
手柄带开度锁定，也可改装电动执行器

阀体材质	PP 板材
加工工艺	折板焊接装配
截面形状	矩形
阀叶形式	单片 / 多叶联动
驱动方式	手动手柄连杆
连接方式	方形法兰
耐腐蚀性能	耐酸碱盐
密封选项	阀叶边缘软密封
规格特点	截面尺寸非标定做
板材厚度	按截面尺寸选配
电动选配	支持电动执行器改造

应用行业

实验室通风柜排风矩形管道调节阀
实验室变风量排风系统末端风阀
电镀车间矩形排风主干管多叶调节阀
吊顶和夹层内方形风管风量平衡阀
通风竖井分层接入的矩形隔断阀
大型矩形排风设备进出口调节风阀
矩形截面尺寸非标的防腐风管阀门

典型工艺位置

加工方风阀安装在矩形风管的支管、末端和主干管上，通风柜排风系统中每台通风柜出口或支干管上设一只方风阀，用于调试各柜排风量和面风速；矩形主干管上设大截面多叶阀调节区域风量。阀门通过方形法兰与方管连接，操作手柄朝向检修通道，阀轴宜水平安装使阀叶自重均匀分布。

调试时配合面风速或风量测量，逐只调节阀叶开度并锁定手柄，使各抽风点达到设计风量。多叶阀的联动机构位于阀体外侧，应留出检修空间，避免贴墙安装无法调整连杆。需要自动控制的场合，可在主动阀轴上安装电动执行器替代手柄，构成电动多叶调节阀。方风阀安装前核对矩形接口尺寸和法兰孔位，阀叶转动灵活、无卡滞，阀体与方管对中连接后再固定支架；电动改造时执行器扭矩与阀叶数量匹配，接线和限位在停机状态下调试，运行中定期检查连杆销轴和密封件，发现松动或漏风及时调整更换。

矩形风管截面通常扁宽，若采用单片大阀叶，阀叶跨度大、板壁薄，在风压作用下容易颤动、扭曲，转轴受力也大，启闭费力且密封差。多叶阀把大截面分成多片窄阀叶，每片阀叶跨度小、刚性好、所需力矩小，再用连杆同步驱动，既省力又不易颤动，关闭时相邻叶片搭接还能提高气密性。因此只有截面较小的矩形阀才用单片阀叶，中大截面方阀基本都采用多叶联动结构。多叶阀还便于配电动执行器，通过一根主动轴带动全部叶片。选型时按矩形截面尺寸和风压确定叶片数量，截面越大、风压越高，叶片片数和阀轴刚性越要相应增加。

多叶阀叶片不同步，通常是联动连杆的铰接销松动、脱落，或曲柄固定螺丝松动，使部分阀叶没有跟随主动轴转动。应停机检查连杆、曲柄和销轴，紧固或更换磨损销轴、锁紧固定螺丝，并把所有阀叶手动调到同一角度后重新固定连杆。处理后全程启闭几次，观察各叶片从全关到全开是否一致、有无先后和卡滞。日常巡检注意观察开度一致性，联动机构避免被杂物和结晶卡住，销轴处保持清洁。腐蚀环境中及时更换锈蚀的金属联动件，或选用包覆防腐的连杆。同步机构调整好后做标记，便于日后检查是否发生位移。

普通多叶阀阀叶之间、阀叶与阀体之间存在配合间隙，全关时仍有漏风，这属于调节阀的正常特性，不能按密闭阀要求衡量。若漏风比以往明显增大，应检查阀叶边缘密封条是否老化脱落、各阀叶是否同步到位、阀体内是否卡有杂物，以及阀叶是否变形翘曲。清理杂物、校正同步、更换失效密封条后，漏风一般可恢复到正常水平。需要较高气密性时，应订购阀叶带软密封条、端部带侧密封的密闭型多叶阀，并配能提供足够关闭力的手柄、蜗轮或执行器。检修隔断用的阀门在订货时就要明确气密性指标，不能事后用普通调节阀替代。

不能直接连接，矩形法兰和圆形管口形状不同，无法对合密封。矩形方风阀只能与矩形风管、矩形管件通过方形法兰连接；需要接圆管时，在阀的一端或两端加方变圆过渡接头，再与圆管或圆形设备连接。订货时要明确阀门两端是方形还是圆形，确需一端圆、一端方的，可以直接定制带方圆过渡的风阀，一体成型比现场拼接更平整、漏风更少。现场用变径或软接硬接方圆截面，会造成偏流、漏风和额外阻力，不建议采用。布置时把方圆转换、软接和风阀顺序理清，并核对各段法兰标准，保证现场一次对接成功。

定风量通风柜系统，在排风支管设普通手动多叶方风阀做风量平衡即可，调试一次后开度基本固定。变风量通风柜系统要求柜门开度变化时自动维持面风速恒定，应在通风柜出口配模拟量电动风阀，由面风速传感器或柜门位移传感器控制执行器，连续调节阀叶开度。是否需要自动阀取决于通风系统形式：手动阀用于一次性调试平衡，模拟量阀用于实时动态控制，二者功能不同、不能混用。同一实验室多台通风柜共用系统时，通常每台通风柜配一只末端控制阀，支管再设平衡阀。选型时提供通风柜数量、排风量和面风速控制要求，便于配齐手动和自动阀门。

定做方风阀需要提供矩形阀体的内截面尺寸（宽乘高）、法兰外框尺寸和孔位、阀叶形式和数量要求、阀体厚度、阀轴方向（水平或竖直）、手柄或执行器安装方位、材质（普通 PP 或阻燃 PPs）、是否加密封条，以及管道风压和介质成分。提供风管断面图和安装空间照片，有助于厂家判断操作方位和加强方式。阀轴方向和操作方位错误会导致现场无法操作或检修，务必在图纸上标明。需要电动控制的还要说明控制信号、电源和执行器扭矩要求。参数齐全、图纸清晰，才能保证阀门到货后与风管、执行器和现场空间准确匹配，避免返工。
