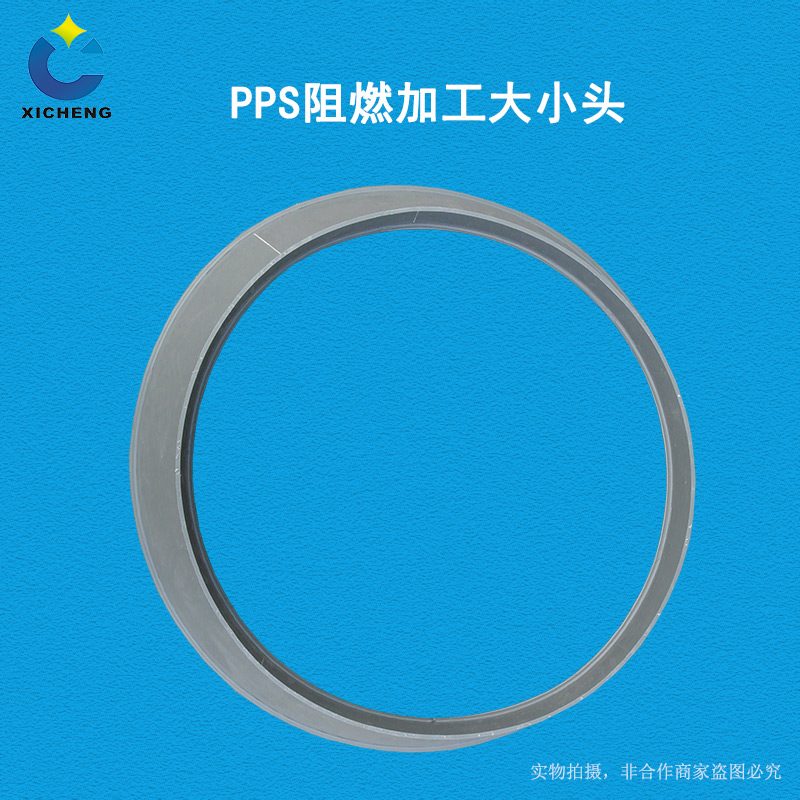

PP 阻燃加工大小头

产品型号	PPs 板焊变径接头
所属分类	PP加工产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

PP 阻燃加工大小头又称变径接头、异径管，是通风管道中连接两段不同口径管段的锥形过渡件，因一端口径大、一端口径小而俗称大小头。大小头由 PPs 阻燃板材卷制焊接成锥形筒，两端分别与大口径和小口径风管或设备连接，使管道截面沿气流方向平缓变化。

在排风系统中，随着各支管汇合或分流，主管口径需要逐级变化，风机进出口与风管口径也常不一致，这些位置都要用大小头过渡。若直接把不同口径管道硬接，会形成突扩或突缩台阶，产生明显局部阻力、噪声和积尘。大小头通过锥形段平滑改变截面，把变径阻力降到较低水平。加工大小头不受标准规格限制，可制作任意口径组合和长度。

大小头分同心和偏心两种：同心大小头两端圆心在同一轴线上，用于竖直管道和一般水平管；偏心大小头两端圆心偏移，一侧保持平直，用于水平管道需要保持管顶或管底平齐的场合。熙诚环保可按图纸加工 PPs 阻燃大小头，配套法兰或承插连接。

工作原理

大小头通过截面渐变实现不同口径之间的平滑过渡。气流从大端流向小端（渐缩）时流速逐渐升高、静压降低；从小端流向大端（渐扩）时流速降低、静压回升。锥形过渡使气流沿锥面逐渐加速或减速，避免突扩突缩造成的涡流和脱流，从而减小局部压力损失，也减轻变径部位的气流噪声和冲刷。

渐扩段（小进大出）比渐缩段更容易产生气流脱流和涡流，因此渐扩大小头的锥角不能过大、长度不能过短，需要足够平缓的扩张角。PPs 板材内壁光滑，有利于气流贴壁流动，减轻脱流。材料的耐腐阻燃性能保证变径段在腐蚀气体中长期使用不生锈、遇火自熄，锥形焊缝连续密封，变径处不漏风。

结构组成

大小头由锥形筒体、纵缝和两端连接部组成。锥形筒体由 PPs 板材按展开图下料后卷制，对接纵缝用同材质焊条连续焊接。同心大小头锥面均匀收缩，偏心大小头展开后一侧为直线、另一侧为斜线。两端焊接法兰或制作承口，分别与大小口径管道连接。

大端和小端法兰按对应管道法兰标准钻孔，锥壁根据口径和负压设置加强圈，防止大端截面变形。偏心大小头平直侧在安装时保持水平或垂直对齐。大小头可单独使用，也常与软接、风阀和风机进出口法兰组合成变径连接组件。

规格型号表

下表为大小头的形式和适用场合，两端口径按管道配套。

形式	特征	适用场合
同心大小头	两端同轴	立管及一般水平管
偏心大小头	一侧平直	管顶管底需平齐
渐缩 / 渐扩	按流向区分	分流汇合及风机接口

产品特点

PP 阻燃加工大小头过渡平缓、规格灵活，是不同口径防腐风管连接的必备变径件，主要特点如下。

PPs 板材卷焊，耐酸碱且离火自熄
锥形渐变截面，变径阻力小噪声低
同心偏心两种形式，适应不同布置
任意口径组合和长度均可非标定做
内壁光滑，气流贴壁，减轻脱流积尘
两端法兰承口配套，连接密封可靠
与风管同材质焊缝，系统防腐统一

材质	PPs 阻燃板材
加工工艺	卷板锥形焊接
形式	同心 / 偏心
截面变化	渐缩 / 渐扩
连接方式	法兰 / 承插
阻燃特性	离火自熄
耐腐蚀性能	耐酸碱盐
规格特点	口径组合非标定做
加强方式	变径段加强
内壁特征	光滑过渡
适用截面	圆形 / 矩形

应用行业

排风主管随支管汇合逐级变径处
防腐风机进出口与风管口径不同的过渡
喷淋塔和净化设备进出口变径连接段
水平管道需保持管顶平齐的偏心变径
大口径主干管接小口径支管的过渡
排气筒与风机出口不同口径的连接
实验室排风竖井与水平管变径部位

典型工艺位置

大小头安装在管道口径变化处和设备接口处。排风系统中，气流从集气支管逐级汇合到主管，主管口径随风量增大而扩大，采用渐扩大小头；风机进出口口径与风管不一致时，用大小头加软接组成柔性变径连接；设备接口口径与管道不同时也需变径过渡。水平管上为避免形成积液凹槽或保持管顶平齐，常用偏心大小头。

安装时按气流方向确认大小端，渐扩段保证扩张角平缓，偏心大小头平直侧朝向要求平齐的一侧。两端法兰对中紧固、垫片密封，变径段和软接、阀门等部件由支架承重。变径处流速变化会影响阻力和噪声，设计时应控制变径前后流速在合理范围，避免扩张过快。

竖直管道和对中要求高的场合选同心大小头，两端同轴、变径对称、受力均匀，也便于支撑和布置。水平管道中，若希望变径后管顶保持平齐（便于排气、避免上部积气形成气袋），或管底保持平齐（便于排液、避免下部形成积液凹槽），则选偏心大小头，平直侧朝向需要平齐的一侧。排风含液或含尘的水平管，常用管底平齐的偏心大小头，保持底部连续坡度，防止变径处积液、积尘。气体清洁、不带液的水平管也可按管顶平齐选择，便于沿梁底敷设。选型时结合介质是否带液带尘、管道坡度和敷设空间确定同心或偏心形式，安装前核对流向和平直侧方向。

不建议做得过短。变径段越短，锥角越大，尤其渐扩时气流容易脱离锥壁形成涡流区，阻力和噪声显著增加，过短的大小头接近突然扩大，失去平滑过渡的意义。渐扩大小头应控制扩张角、保证足够长度，使气流沿锥壁逐渐减速；渐缩大小头锥角可以稍大一些，长度可适当缩短。合理长度在节省材料和控制阻力之间平衡，可按两端口径差和推荐锥角计算，不能只按安装间隙随意定长。空间确实受限时，可分段变径或在变径处加导流结构。设计时优先保证风机进出口等关键部位的变径长度，对降低风机能耗和振动影响明显。

风机进出口口径是按风机系列定型的，往往与设计选用的风管口径不一致，需要用大小头在风机接口和风管之间平滑过渡。风机进口常用渐缩或偏心变径，保证气流均匀、对称地进入叶轮，避免偏流引起振动、噪声和效率下降；出口常用渐扩变径，把高速气流减速升压，降低出口动压损失。变径段通常与软接配合使用，大小头负责对中过渡、软接负责隔断振动，是风机接管的标准组合。安装时变径段长度和方向要符合风机厂家接管要求，进口避免急转弯和偏流。合理的风机进出口变径能充分发挥风机性能，反之会造成风量、风压达不到设计值。

渐扩段若气流脱流、形成低速涡流区，粉尘容易在变径处沉积；水平偏心变径若方向选错，下部会形成积液、积尘凹槽。处理含尘、含液气体时，水平管宜采用管底平直的偏心大小头，保持底部连续坡度，并在低点设置排污口或清灰口，便于定期清理。控制变径角度、保持管内足够的输送风速，也能减少粉尘和液滴沉积。塑料内壁光滑、附着物附着力低于金属，但长期运行仍应在检修时检查变径部位有无积污。发现积液积尘要及时清理，并复核偏心方向和风速是否合理，从布置上消除沉积死角，避免沉积物腐蚀板材或滋生微生物。

降低变径阻力，首先要保证变径段长度和合理锥角，渐扩段尤其要平缓，避免气流脱流形成涡流。大小头内壁焊缝要打磨光滑，减少凸起和台阶，使气流沿壁面平顺流动。风机进口变径要注意气流均匀、对称，必要时在大口径侧加导流板，防止偏流和涡流。避免在大小头后紧接弯头、阀门等扰动部件，应留出一段直管使气流稳定后再转向或调节。合理设计的渐缩和渐扩变径阻力都较小，阻力问题多出在锥角过大、安装方向错误或变径后气流偏流。系统调试时若风机段阻力异常，可重点检查变径长度、方向和相邻管件布置。

定做大小头需要提供大小两端口径（圆管给直径，方管给长宽）、变径形式（同心或偏心及平直侧方向）、变径段长度或允许锥角、两端连接方式和法兰标准、气流方向（渐缩还是渐扩）、板材厚度和阻燃要求。与风机配套时，提供风机接口尺寸和接管方向，变径形式才能与风机匹配。提供管道图纸或现场实测尺寸，可保证一次对接成功，避免法兰孔位和方向错误。偏心件还要注明管顶平还是管底平，带法兰的注明两端法兰标准是否一致。参数齐全后厂家按锥角展开下料，既能控制阻力，又能保证现场安装到位，减少临时改管和返工。
