PP 阻燃加工电动风阀

产品型号	PPs 板焊圆形电动风阀
所属分类	PP加工产品
参考价格	咨询商务报价

推荐支持定制工况 10 项技术参数

联系我们 18038067815

产品概述

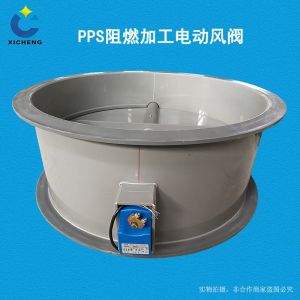

PP 阻燃加工电动风阀是在 PPs 阻燃板焊圆形阀体上装配电动执行器的自动风量开关阀。阀体由 PPs 阻燃板卷焊而成，阀瓣由阀外的电动执行器经阀轴驱动转动，操作人员在控制柜或上位机上发出开关信号，执行器通电后带动阀瓣在全开和全关位置之间转动，实现风道的远程启闭和自动隔断，无需到现场手动操作。

在自动化排风系统中，设备启停、车间分区排风、检修隔断和事故通风联动都需要风阀自动开关。电动风阀与风机、净化设备联锁：风机启动时阀门自动打开，停机时自动关闭，防止停机后气体倒灌和冷热风流失；事故状态下可按信号开启事故风阀或关闭相关支路。PPs 阀体离火自熄、耐酸碱，适合室内和防火要求场所的腐蚀排风系统。

熙诚环保加工的阻燃电动风阀为圆形板焊结构，口径和壁厚非标定做，配开关型电动执行器，带全开全关到位反馈信号，也可选带手动复位机构，停电时可手动操作。执行器防护等级和扭矩按安装环境和阀瓣力矩选配。

工作原理

电动风阀由电动执行器提供动力。开关型执行器内部电机经减速齿轮带动输出轴转动约 90 度，输出轴与风阀阀轴连接，从而驱动阀瓣从全关转到全开或反向动作；到达设定位置后内部限位开关切断电机电源并保持位置，同时输出无源触点信号反馈阀门开关状态。控制回路给出开阀或关阀电信号即可完成一次动作。

阀体的防腐阻燃由 PPs 板材和同材质焊条保证，阀瓣在腐蚀气体中转动不生锈卡涩，材料遇火自熄不传播火焰。电动执行器安装在阀体外侧，不接触腐蚀气体，阀轴穿出阀体处设密封和轴承，既防止腐蚀气体沿轴泄漏，又保证阀轴转动灵活。执行器与塑料阀轴之间通过支架和联轴器连接，执行器扭矩与阀瓣气动力矩匹配，避免小马拉大车造成电机过载。

结构组成

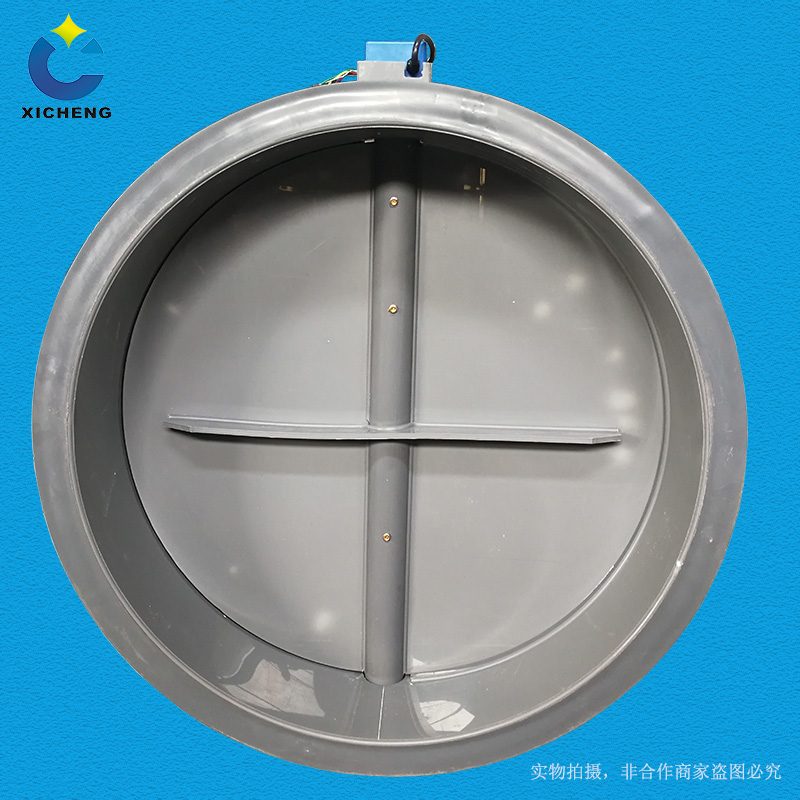

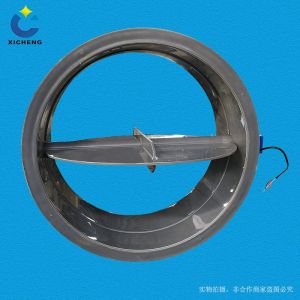

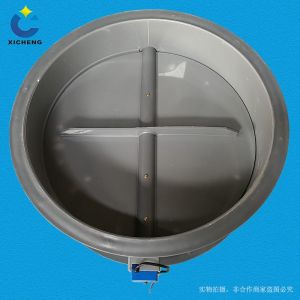

电动风阀由 PPs 板焊阀体、阀瓣、阀轴、轴座密封、电动执行器、安装支架和法兰组成。阀体结构与阻燃加工手动风阀相同，阀瓣大口径加筋加强。区别在于阀轴一端伸出阀体后通过联轴器与电动执行器输出轴连接，执行器由固定在阀体或管道上的金属支架承托。

电动执行器包括电机、减速机构、限位开关、位置反馈和手动操作机构，外壳防护等级适应安装环境。阀体两端为 PPs 法兰或承口，阀瓣边缘可加密封条提高关闭气密性。控制电缆接入执行器接线盒，开关型执行器通常有电源、开阀控制、关阀控制和全开全关反馈端子。大口径阀门选用大扭矩执行器或带复位弹簧的型号。

规格型号表

下表为电动风阀的控制类型和功能区别，选型时需明确。

类型	动作	典型用途
开关型	全开全关	远程启闭隔断
模拟量型	任意开度	连续风量调节
复位型	断电回位	事故安全位置

产品特点

PP 阻燃加工电动风阀可远程自动启闭并与设备联锁，是自动化防腐排风的关键阀门，主要特点如下。

PPs 板焊阀体，离火自熄且耐酸碱
电动执行器驱动，远程开关无需到现场
与风机净化设备联锁，防倒灌防串风
带全开全关到位反馈，状态可监控
大口径阀瓣加筋，执行器扭矩匹配
可选断电复位和手动操作，应急方便
口径壁厚非标，与阻燃风管配套定做

阀体材质	PPs 阻燃板材
加工工艺	卷板焊接装配
截面形状	圆形
驱动方式	电动执行器
控制类型	开关型全开全关
反馈信号	全开全关到位
阻燃特性	离火自熄
耐腐蚀性能	耐酸碱盐
连接方式	法兰 / 承插
应急操作	手动复位可选

应用行业

自动化电镀生产线排风随设备启闭
化工车间分区排风系统远程隔断阀
风机进出口与风机联锁的电动风阀
实验室集中排风系统楼层电动开关阀
事故通风系统按信号联动的电动阀
净化设备检修时自动隔断的风道阀
无人值守机房和管廊防腐排风电动阀

典型工艺位置

电动风阀安装在需要自动启闭或远程隔断的圆形 PPs 风管上，典型位置是风机进出口、设备排风接口、分区支管和事故通风管路。风机联动时，电动阀与风机控制回路联锁，开机先开阀后启风机、停机先停风机后关阀，防止带载启动和气体倒灌。执行器附近预留电源、控制电缆和检修空间，高位安装的阀门执行器朝向便于维护的一侧。

在控制系统中，开关型电动阀接入 PLC 或通风控制柜的数字量输出，到位信号接入数字量输入，上位画面显示阀门状态。多台设备合用风机的系统，各设备支管电动阀随设备启停，未运行设备的支路阀门关闭以节约风量。调试时先就地手动确认阀瓣动作灵活，再进行远程联动和到位信号校验。

只需要全开、全关两种状态，用于远程启闭、设备联锁和检修隔断，选开关型电动风阀，成本低、控制简单。需要根据传感器信号连续调节阀瓣开度、精确控制风量或维持面风速、负压恒定，选模拟量调节型电动风阀，执行器接收标准模拟信号可停在任意角度。一台风机带多个设备支路、只做通断管理的用开关型；变风量通风柜和变频联动系统用模拟量型。

普通电动执行器停电后，阀瓣保持在停电瞬间的位置，不会自动打开或关闭，电源恢复后继续按控制信号动作。若工艺要求停电时阀门自动打开（如事故排风、保证通风）或自动关闭（如防止气体倒灌、隔断设备），应选带复位弹簧的执行器：通电时电机克服弹簧力保持工作位置，断电后弹簧把阀瓣拉到预设的安全位置。订货时必须明确断电安全位置要求和复位方向，普通保持型和弹簧复位型结构、价格不同，不能混用。对安全要求高的场所还可配手动复位和位置反馈。设计时结合停电后的安全策略逐台确定，避免事故状态下阀门停在错误位置。

执行器转不动或电机过载，常见原因有执行器扭矩选型偏小、阀轴因积尘结晶卡涩、阀瓣被异物卡住、阀轴与执行器不同轴、阀体受热变形使阀瓣擦壁，以及限位开关位置不当造成机构顶死。应按阀瓣气动力矩留足余量选执行器，保持阀轴密封处清洁，校正阀轴与执行器同轴度，安装时先手动盘车确认阀瓣全程灵活再通电调试。长期过载会烧毁电机，不能靠强行加大电源或短接过载保护来解决。出现过载报警应先断电排查机械原因，处理卡涩和变形后再试运行。若阀门本身力矩过大，则应更换更大扭矩执行器或减小阀瓣、增加轴承，从根本上消除过载。

开关型电动阀若配普通阀瓣，全关仍有间隙漏风，用于一般隔断可以，要求气密时应选阀瓣边缘带软密封条、执行器有足够关闭扭矩的密闭型电动阀。漏风增大时检查密封条是否老化、阀瓣是否关到位（限位和执行器行程是否正确）、阀体内有无异物、执行器与阀轴连接是否松动打滑。需要零泄漏隔断的场合应选电动密闭阀而不是普通电动调节阀。

执行器安装在阀体外部，正常情况下不接触管内气体，但阀轴密封失效或法兰泄漏时腐蚀气体可能扩散到执行器，强酸强碱环境还会腐蚀执行器金属外壳和支架。应保证阀轴密封可靠、管道法兰无泄漏，按环境选相应防护等级和防腐涂层的执行器，强腐蚀车间可选塑料外壳或加装防腐罩。电缆进线口做好密封，防止腐蚀性气体和水汽进入接线盒。

电气方面要在阀门附近预留符合执行器电压的电源、控制电缆和接线箱，模拟量型还要敷设信号电缆和屏蔽接地；空间方面要留出执行器拆装、手动操作和检修的位置，执行器上方避免滴水；机械方面执行器支架要牢固、阀轴与执行器同轴，阀体重量由管道支架承担而不是执行器承力。室外或潮湿场所选高防护等级并设防雨，调试前核对电源电压与执行器铭牌一致。
