PP 阻燃加工方风阀

产品型号	PPs 板焊矩形多叶风阀
所属分类	PP加工产品
参考价格	咨询商务报价

推荐支持定制工况 11 项技术参数

联系我们 18038067815

产品概述

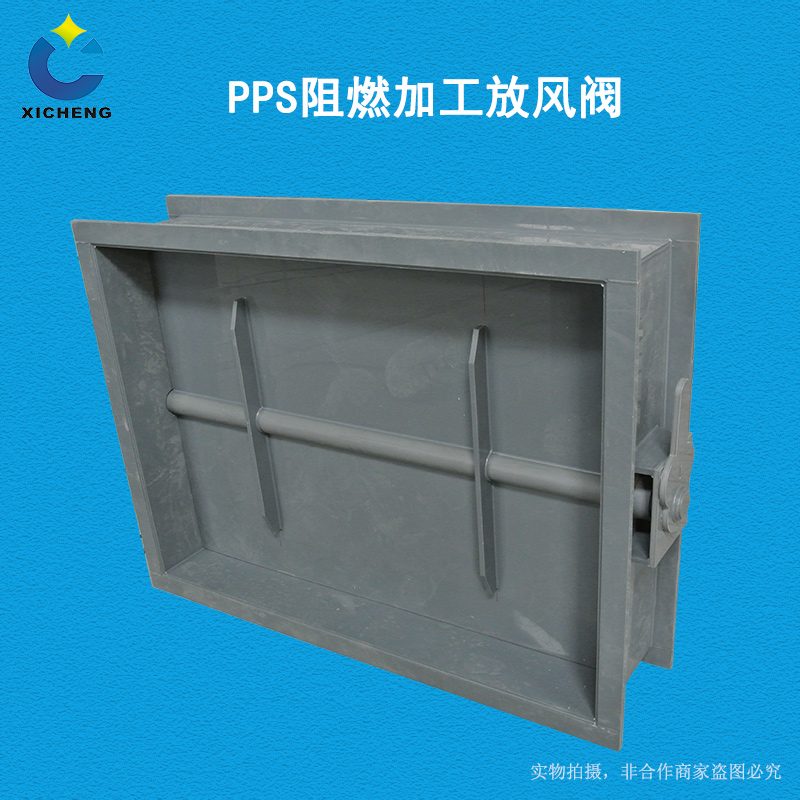

PP 阻燃加工方风阀是采用 PPs 阻燃板材折焊成矩形阀体、内置多片联动阀叶的方形防火防腐风量调节阀。它在 PP 加工方风阀的基础上把阀体、阀叶和焊条全部升级为阻燃 PPs 材料，既耐酸碱腐蚀又离火自熄，主要用于实验室通风柜排风、室内吊顶矩形风管和有消防要求区域的防腐排风系统。

实验室和厂房吊顶内的矩形风管数量多、分布广，且常处于封闭空间，一旦管道材料可燃，火灾易沿吊顶内风管蔓延且不易发现。PPs 阻燃方风阀与阻燃矩形风管配套，构成完整的阻燃防腐排风管网，阀门多叶联动用于各通风柜和支路的风量平衡。矩形多叶结构开度均匀、阀叶刚性好，适合通风柜排风这类需要精确平衡面风速的场合。

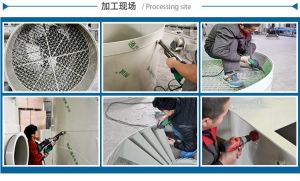

熙诚环保可按矩形风管截面尺寸板焊加工 PPs 阻燃方风阀，阀叶数量按阀高配置，方形法兰与 PPs 方管配套，阀叶边缘和端部可加密封条，手柄带开度锁定，也可配电动或模拟量执行器满足通风柜变风量控制。

工作原理

阻燃方风阀的调节原理是多叶联动。转动手柄或执行器带动主动阀轴，轴端曲柄经连杆同步驱动各阀轴，使多片阀叶同角度转动，改变矩形截面的多条气流缝隙，连续调节风量。阀叶关闭时边缘搭接封闭风道，开启时与气流平行，多片窄阀叶同步运动保证截面开度均匀、各点风速一致。

阻燃原理与圆形 PPs 风阀相同，阀体、阀叶、焊条和密封件均为阻燃或难燃材料，遇火自熄、不传播火焰，保证吊顶内和室内矩形风管系统的防火完整性。耐腐方面 PPs 阀叶长期接触实验室酸碱废气不生锈、不翘曲，联动销轴采用耐腐材料，保证多叶机构在腐蚀环境中长期同步灵活。矩形阀体外壁加强筋抵抗负压，防止大板内凹。

结构组成

阻燃方风阀由 PPs 矩形阀体、多片阀叶、阀轴、曲柄连杆联动机构、手柄或执行器和方形法兰组成。阀体由四块 PPs 板折焊成方框，纵缝和角缝用 PPs 阻燃焊条连续焊接，外壁焊加强筋。阀叶为窄长 PPs 板片，每片固定在一根阀轴上，沿阀高平行排列。

各阀轴同侧伸出阀体并安装曲柄，由一根竖向连杆铰接同步；主动阀轴接手柄、开度盘和锁定件，或直接安装电动执行器。阀叶边缘和两端可嵌装耐腐阻燃密封条，关闭时阀叶搭接、端部贴合侧壁减少漏风。两端方形 PPs 法兰与矩形风管法兰孔位对应。大截面阀的阀叶折边加强，联动连杆位于可拆卸的护罩内便于检修。

规格型号表

下表为阻燃方风阀的驱动形式和适用场合，截面尺寸与矩形风管配套。

驱动形式	控制特点	适用场合
手动多叶	调试锁定	定风量支路
电动开关	远程启闭	需隔断支路
模拟量电动	连续调节	变风量通风柜

产品特点

PP 阻燃加工方风阀防腐阻燃、多叶匀风，是实验室和吊顶矩形排风系统的专用阀门，主要特点如下。

PPs 板折焊矩形阀体，离火自熄耐酸碱
阀体阀叶焊条全阻燃，吊顶内使用安全
多叶连杆同步，开度均匀，风量平衡准
窄阀叶刚性好，大风压下不颤动
阀叶搭接加密封条，关闭漏风小
方形法兰与 PPs 方管配套，尺寸非标
可配开关型或模拟量执行器，适应 VAV

阀体材质	PPs 阻燃板材
焊条材质	PPs 阻燃焊条
加工工艺	折板焊接装配
截面形状	矩形
阀叶形式	多叶联动
阻燃特性	离火自熄
耐腐蚀性能	耐酸碱盐
连接方式	方形法兰
驱动选配	手动 / 电动 / 模拟量
密封选项	阀叶边缘软密封
板材厚度	按截面选配

应用行业

化学实验室通风柜排风阻燃矩形风阀
教学科研实验室排风吊顶多叶调节阀
半导体和面板厂室内矩形防腐排风阀
电镀车间吊顶内 PPs 方形风管阀门
医院检验和病理科防腐排风干管阀
防火分区内矩形防腐排风支路隔断阀
变风量通风柜系统的模拟量调节风阀

典型工艺位置

阻燃方风阀安装在室内和吊顶内的 PPs 矩形风管上，通风柜系统中每台通风柜排风口或楼层水平支干管上设一只，用于平衡各柜排风量和保持面风速；楼层或防火分区接入竖井前设支路隔断阀。阀门嵌装在吊顶或管井内时，操作手柄和联动机构侧要预留检修口，电动阀还要预留电源和控制线。

定风量系统用手动多叶阀一次调试锁定；变风量通风柜系统在柜顶或支管安装模拟量电动阻燃方阀，由通风柜面风速控制器驱动阀叶连续调节。穿越防火分区的矩形风管按消防设计另设防火阀和封堵，阻燃方阀不替代消防防火阀。安装时方形法兰对中、垫片密封，阀轴水平安装使阀叶自重均匀。

通风柜排风含有实验过程中产生的酸碱气体和可能的有机挥发物，具有腐蚀性，需要塑料防腐风阀；同时通风柜排风管道多敷设在吊顶和管井内，贯穿房间、楼层和防火分区，消防上要求管道材料阻燃，防止火灾沿隐蔽管道和竖井蔓延。PPs 阻燃方风阀同时满足防腐和阻燃两方面要求，矩形截面又与通风柜出口和吊顶内扁宽风管匹配，因此成为实验室排风的常用选择。阀门还应与阻燃矩形风管、防火阀配套，形成完整的防腐防火系统。选用时核对材质阻燃等级和矩形接口尺寸，穿越防火分区处另设消防防火阀，不能用塑料阀替代。

变风量通风柜要求柜门开度变化时自动调节排风量、维持操作面风速恒定，需要配模拟量电动调节风阀。执行器接收控制器的标准电信号，连续调节阀叶角度，并向控制系统反馈实际阀位，形成闭环控制。普通开关型电动阀只能全开或全关，手动阀只能人工调试，都不能满足实时、连续调节的要求。定风量通风柜或普通排风罩用手动多叶阀做一次性平衡即可，是否配自动阀取决于通风系统的控制方式。一个实验室有多台变风量通风柜时，通常每台通风柜出口配一只模拟量阀，再由楼宇控制系统统一管理风机变频和风量平衡。

吊顶内阀门操作和检修困难，安装时要在手柄、联动连杆和执行器对应位置预留检修口，阀轴方向、手柄朝向要便于从检修口操作和观察；电动阀还要预留电源、控制线缆和执行器散热空间。阀门与风管法兰连接牢固、对中良好，避免吊顶沉降造成法兰错位漏风。吊顶内阀门宜选阀叶带密封条的产品，减少隐蔽漏风点，投用前完成风量调试并在阀体和图纸上标注开度。施工时阀门不要紧贴梁、板和其他管线，留出扳手和执行器拆装空间。吊顶封板前应完成阀门安装、接线和调试的验收，避免封板后无法操作和检修。

阀叶和阀体为 PPs 塑料，不会锈蚀，但联动曲柄、销轴和轴套若采用普通金属件，在酸碱气体长期作用下可能锈蚀、膨胀而卡滞。应要求这些运动件采用不锈钢、工程塑料或做防腐包覆，轴套选用自润滑、耐腐蚀材料，减少金属裸露。运行中若发现阀叶不同步或转动费力，应停机检查销轴是否锈蚀结晶、连杆是否变形，及时清理、润滑或更换。执行器与阀轴连接部位也要做防腐处理，连接件尽量用不锈钢。日常巡检结合吊顶检修口进行，重点听有无异响、看阀位是否准确，发现卡涩尽早处理，避免执行器长期过载。

两者功能不同、串联使用。阻燃方风阀负责日常风量调节，材料离火自熄；消防防火阀安装在风管穿越防火分区、楼板和机房处，温感熔断或电信号控制关闭，具备耐火和防烟功能。实验室排风系统中，通风柜出口装阻燃调节阀，穿越防火分区处另装消防防火阀，塑料风管与防火阀之间用法兰可靠连接并做防火封堵，穿越位置和阀门数量按建筑消防设计确定，施工后纳入消防验收。

需要提供矩形阀体内截面尺寸（宽乘高）、方形法兰尺寸和孔位、阀叶数量或阀高、阀轴方向、驱动方式（手动、开关电动或模拟量电动及信号类型）、执行器扭矩和防护要求、材质阻燃等级、密封条要求、风管风压和介质成分。变风量系统还要提供控制方式和阀位反馈要求。附通风柜排风图纸和吊顶检修口位置，可保证阀门操作面朝向正确。
